CAD2025三维绘图教程案例

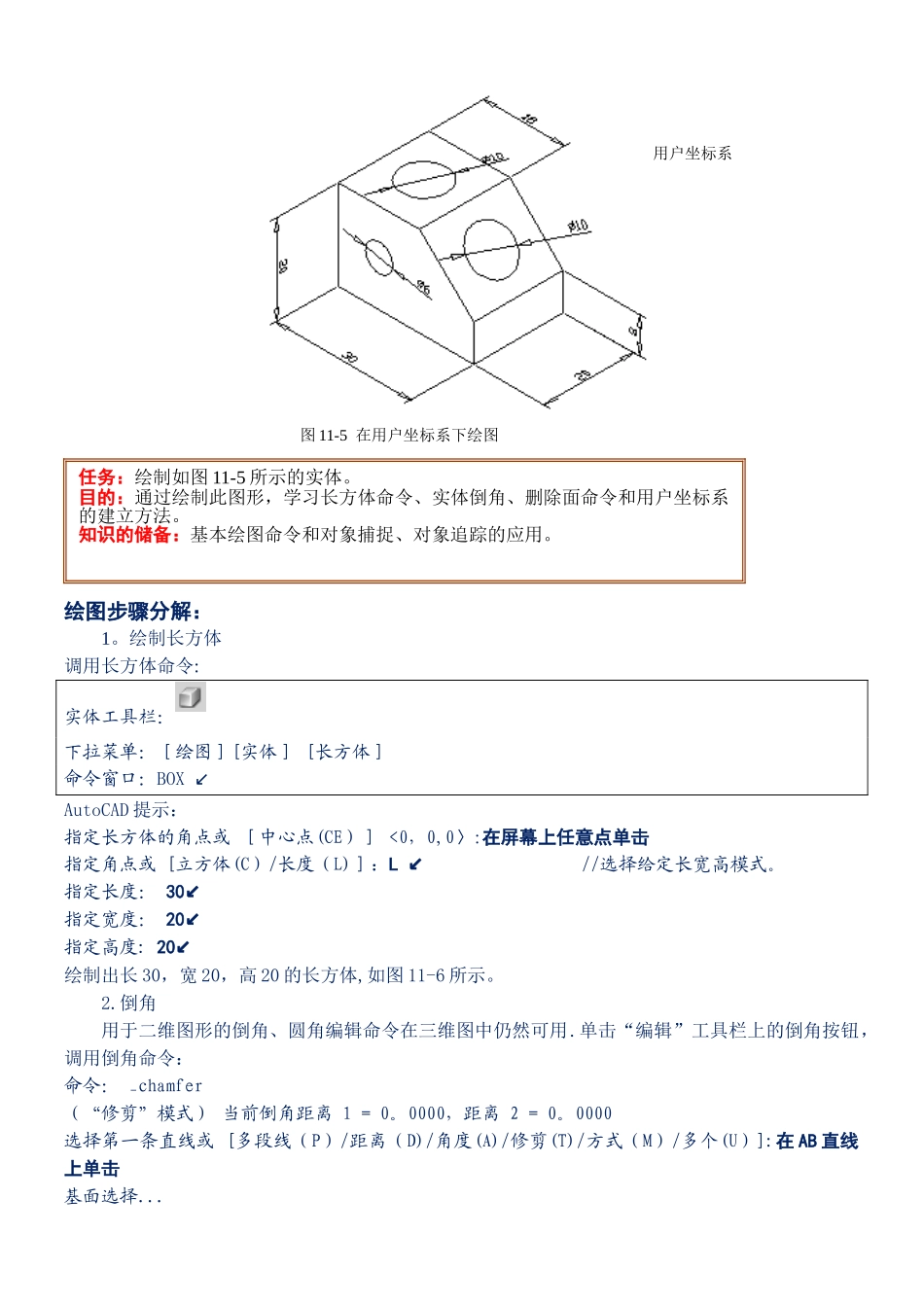

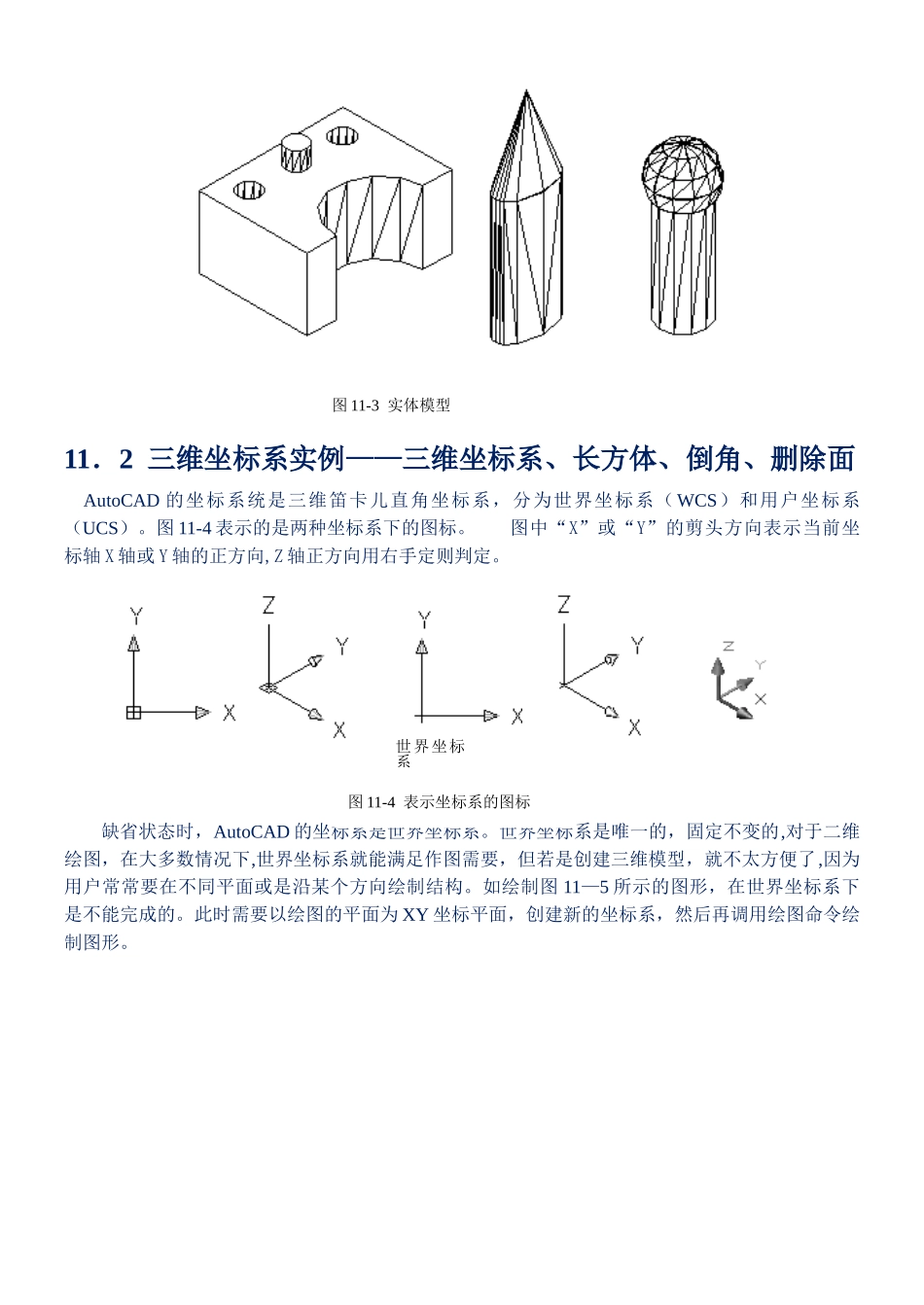

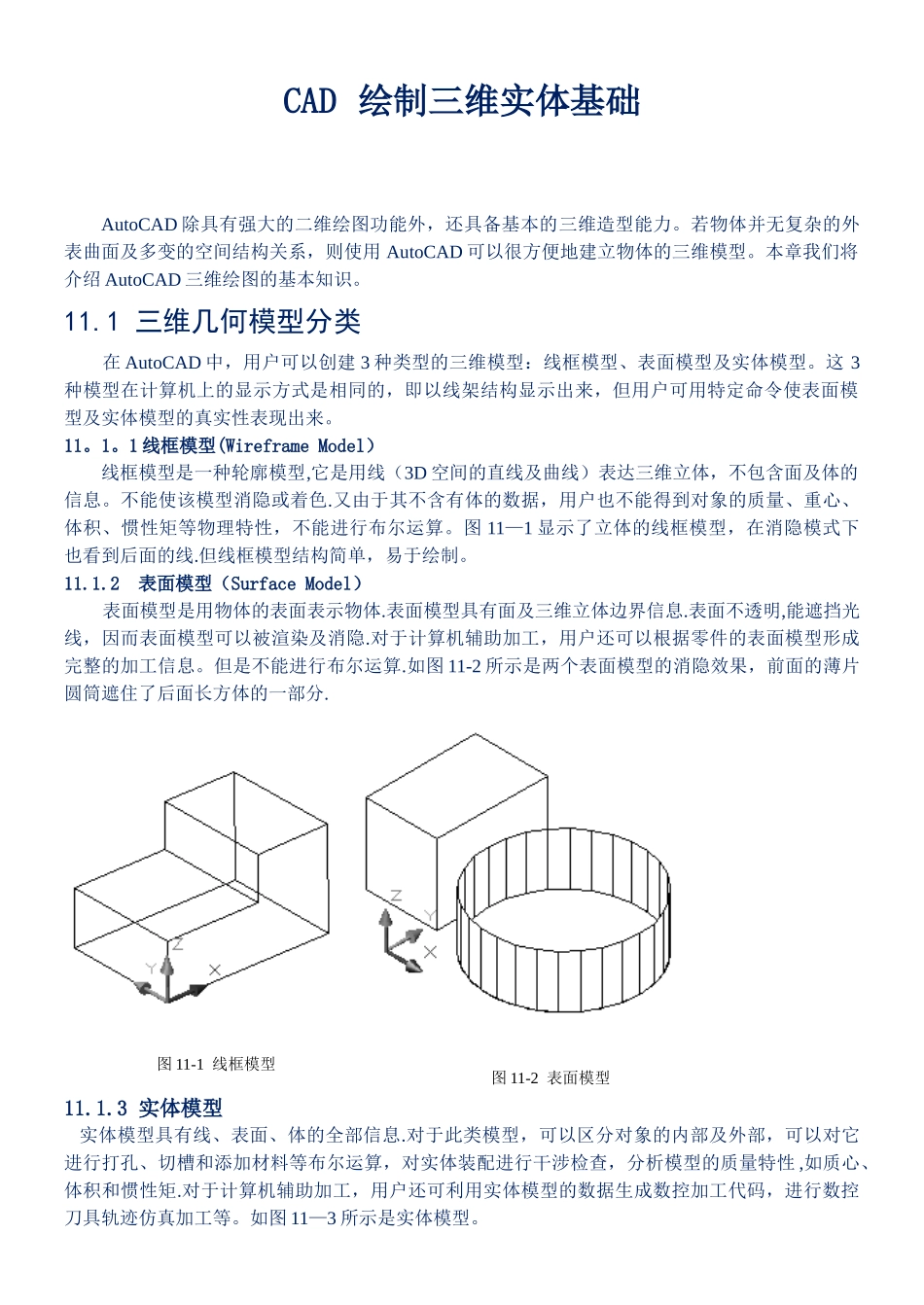

CAD 绘制三维实体基础 AutoCAD 除具有强大的二维绘图功能外，还具备基本的三维造型能力。若物体并无复杂的外表曲面及多变的空间结构关系，则使用 AutoCAD 可以很方便地建立物体的三维模型。本章我们将介绍 AutoCAD 三维绘图的基本知识。11.1 三维几何模型分类在 AutoCAD 中，用户可以创建 3 种类型的三维模型：线框模型、表面模型及实体模型。这 3种模型在计算机上的显示方式是相同的，即以线架结构显示出来，但用户可用特定命令使表面模型及实体模型的真实性表现出来。11。1。1 线框模型(Wireframe Model）线框模型是一种轮廓模型,它是用线（3D 空间的直线及曲线）表达三维立体，不包含面及体的信息。不能使该模型消隐或着色.又由于其不含有体的数据，用户也不能得到对象的质量、重心、体积、惯性矩等物理特性，不能进行布尔运算。图 11—1 显示了立体的线框模型，在消隐模式下也看到后面的线.但线框模型结构简单，易于绘制。11.1.2 表面模型（Surface Model）表面模型是用物体的表面表示物体.表面模型具有面及三维立体边界信息.表面不透明,能遮挡光线，因而表面模型可以被渲染及消隐.对于计算机辅助加工，用户还可以根据零件的表面模型形成完整的加工信息。但是不能进行布尔运算.如图 11-2 所示是两个表面模型的消隐效果，前面的薄片圆筒遮住了后面长方体的一部分.11.1.3 实体模型 实体模型具有线、表面、体的全部信息.对于此类模型，可以区分对象的内部及外部，可以对它进行打孔、切槽和添加材料等布尔运算，对实体装配进行干涉检查，分析模型的质量特性 ,如质心、体积和惯性矩.对于计算机辅助加工，用户还可利用实体模型的数据生成数控加工代码，进行数控刀具轨迹仿真加工等。如图 11—3 所示是实体模型。图 11-1 线框模型图 11-2 表面模型11．2 三维坐标系实例——三维坐标系、长方体、倒角、删除面 AutoCAD 的坐标系统是三维笛卡儿直角坐标系，分为世界坐标系（WCS）和用户坐标系（UCS）。图 11-4 表示的是两种坐标系下的图标。图中“X”或“Y”的剪头方向表示当前坐标轴 X 轴或 Y 轴的正方向,Z 轴正方向用右手定则判定。 缺省状态时，AutoCAD 的坐标系是世界坐标系。世界坐标系是唯一的，固定不变的,对于二维绘图，在大多数情况下,世界坐标系就能满足作图需要，但若是创建三维模型，就不太方便了,因为用户常常要在不同平面或是沿某个方向绘制结构。如绘制图 11—5 所示的图形，在世界坐标系下...
