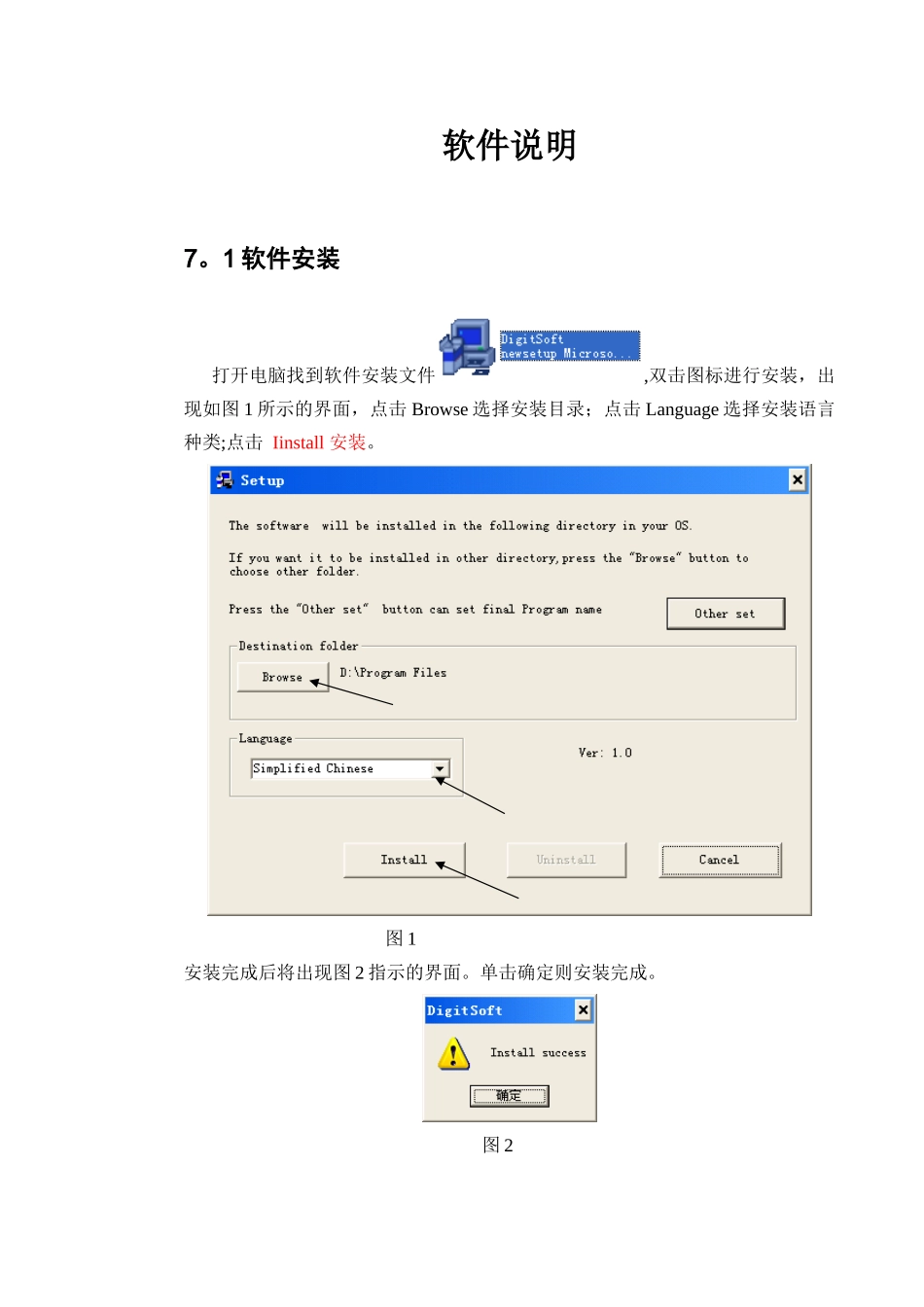

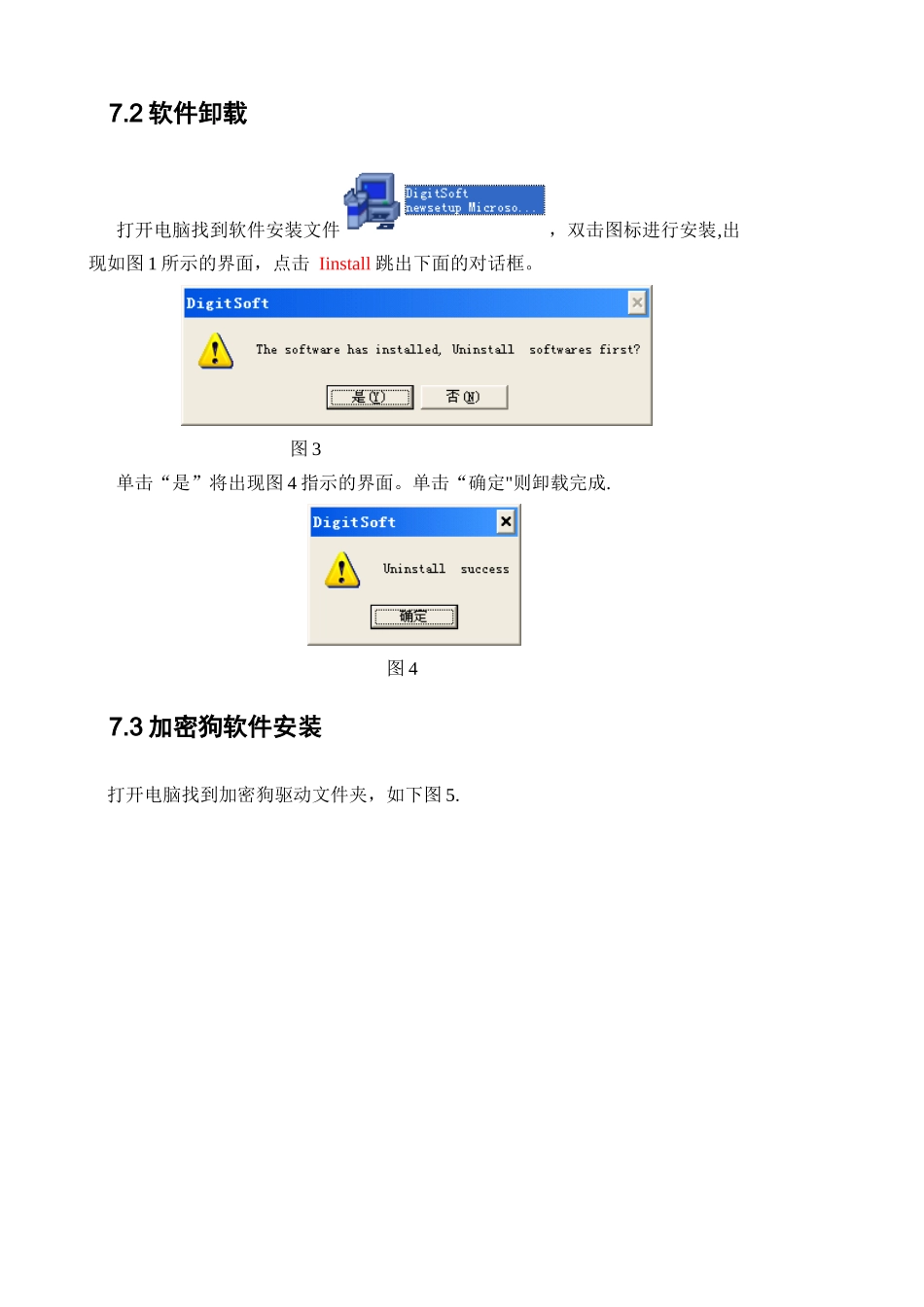

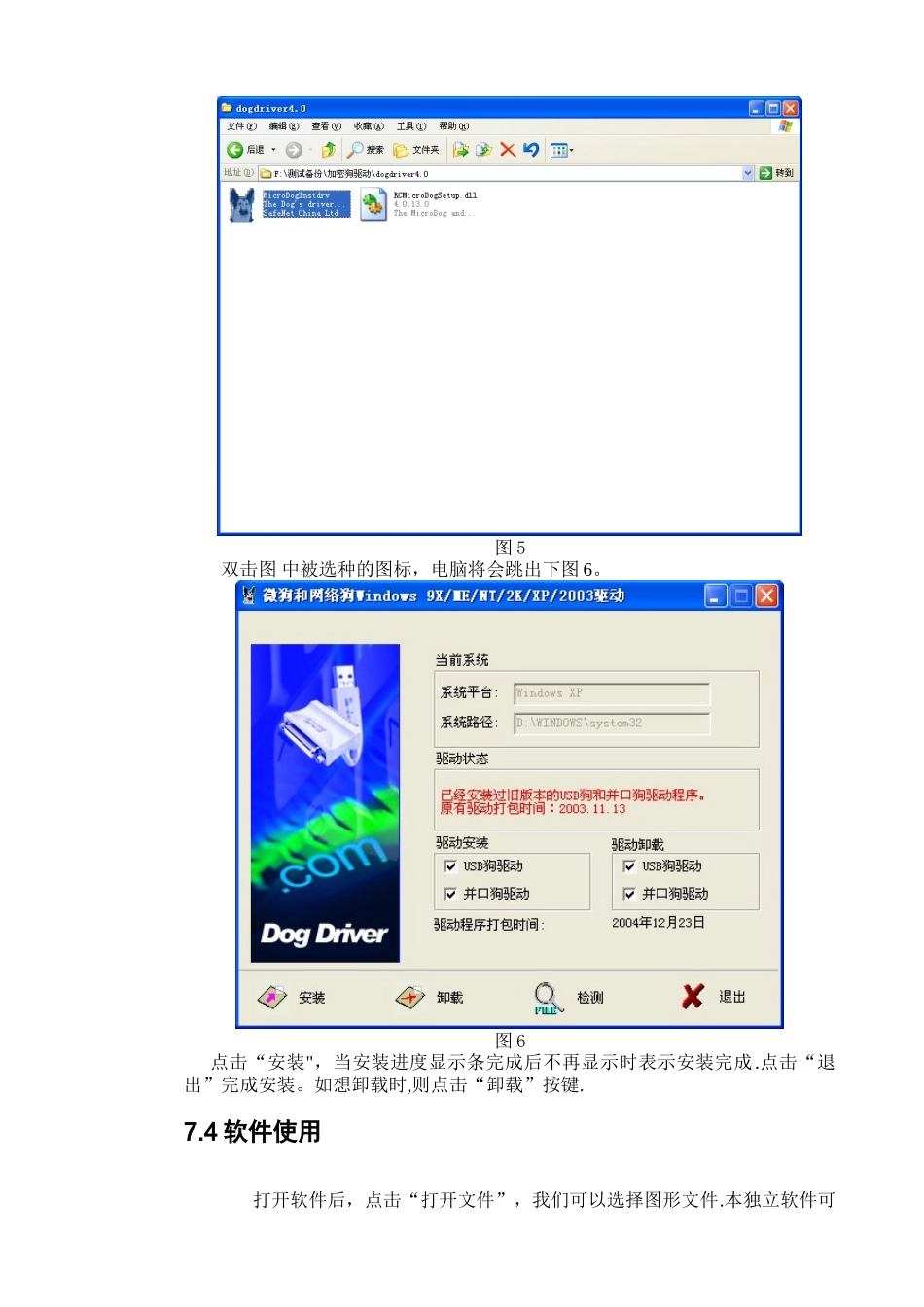

软件说明7。1 软件安装打开电脑找到软件安装文件,双击图标进行安装，出现如图 1 所示的界面，点击 Browse 选择安装目录；点击 Language 选择安装语言种类;点击 Iinstall 安装。 图 1安装完成后将出现图 2 指示的界面。单击确定则安装完成。 图 2 7.2 软件卸载打开电脑找到软件安装文件，双击图标进行安装,出现如图 1 所示的界面，点击 Iinstall 跳出下面的对话框。 图 3单击“是”将出现图 4 指示的界面。单击“确定"则卸载完成. 图 4 7.3 加密狗软件安装 打开电脑找到加密狗驱动文件夹，如下图 5.图 5双击图 中被选种的图标，电脑将会跳出下图 6。图 6 点击“安装"，当安装进度显示条完成后不再显示时表示安装完成.点击“退出”完成安装。如想卸载时,则点击“卸载”按键.7.4 软件使用打开软件后，点击“打开文件”，我们可以选择图形文件.本独立软件可支持*.dxf、＊。dst、*.ai、*.plt 四种格式的图形文件。软件上显示的 XY 值为图形的长宽，见图 8。图 77。4—1 图形设置编辑图 8为方便编辑图形,我们可选择显示单个图层还是显示整图，显不显示图形的序号.用鼠标双击图形显示区的任何一个地方,可放大显示图形.1、图形排序软件先按颜色分图层，图层（箭头 1 所指）顺序,选种图层后可按（箭头 3所指）“”或“”改变图层顺序，也可在（箭头 3 所指)的输入1 213141546575859510 框里直接输入数字（图层的排列号)改变，输入了数字序号后按“”生效.同种图层的图形手动排序和图层的排序也是一样的,一种是通过按键进行“”或“"，一种是通过直接输入数字序号.同种图层的图形排序还有一种自动排序的方法，用鼠标点击软件上的“”按扭(箭头 5 所指），如图 9：图 9自动排序主要应用于阵列图形,它有四种模式，用鼠标点击模式的中间按扭可改变模式，设置换行间距,点击“确定”2、图形转点设置用鼠标双击要修改的图层,如图 10。图 102。1 是否输出，选择“是”输出，选择“否”不输出；2.2 线条转点,选择线条转点，设置点距(线条转的点与点的距离);2。3 删除邻近点，选择删除邻近点，软件默认要删除的邻近点距离为点距的一半,也可设定，设定值范围:0＜邻近点距离＜点距。当线条转换为点时,同一图层的所有图形转换的点之间的距离假如小于等于设定的距离时则删除掉相应中间的一个点.2.4 非闭合线首尾重复，输入回退点数，相当于此线条转换的点在首尾两边的点重合了此数值的个数.起始重复次数也就...
