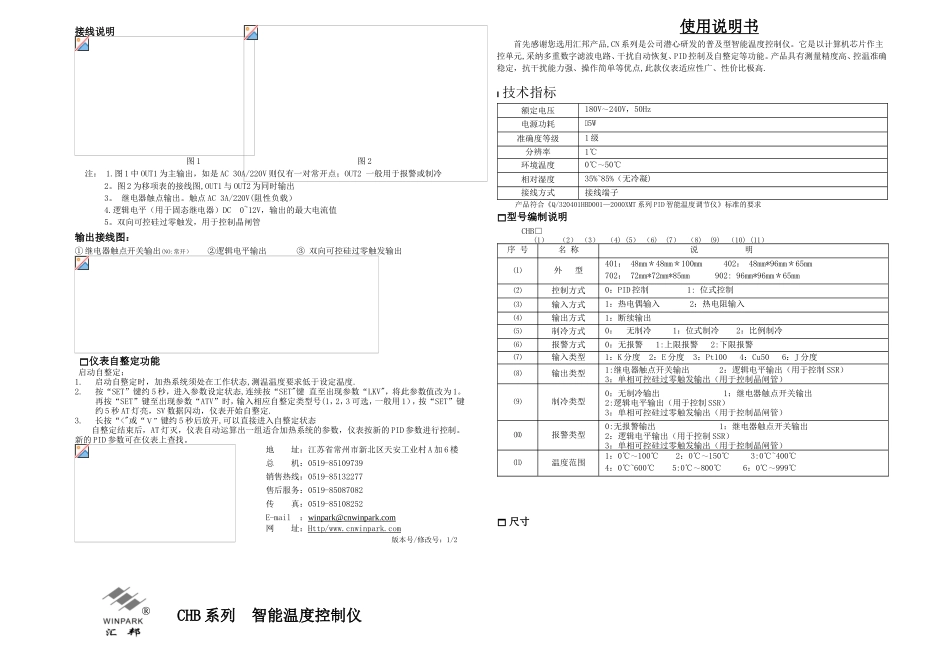

接线说明 图 1 图 2 注: 1
图 1 中 OUT1 为主输出,如是 AC 30A/220V 则仅有一对常开点;OUT2 一般用于报警或制冷 2
图 2 为移项表的接线图,OUT1 与 OUT2 为同时输出 3
继电器触点输出
触点 AC 3A/220V(阻性负载) 4
逻辑电平(用于固态继电器)DC 0~12V,输出的最大电流值 5
双向可控硅过零触发,用于控制晶闸管输出接线图: ① 继电器触点开关输出(NO:常开) ②逻辑电平输出 ③ 双向可控硅过零触发输出 仪表自整定功能 启动自整定:1
启动自整定时,加热系统须处在工作状态,测温温度要求低于设定温度
按“SET”键约 5 秒,进入参数设定状态,连续按“SET"键 直至出现参数“LKV",将此参数值改为 1
再按“SET”键至出现参数“ATV”时,输入相应自整定类型号(1,2,3 可选,一般用 1),按“SET”键约 5 秒 AT 灯亮,SV 数据闪动,仪表开始自整定
