DCS550功能及调试介绍

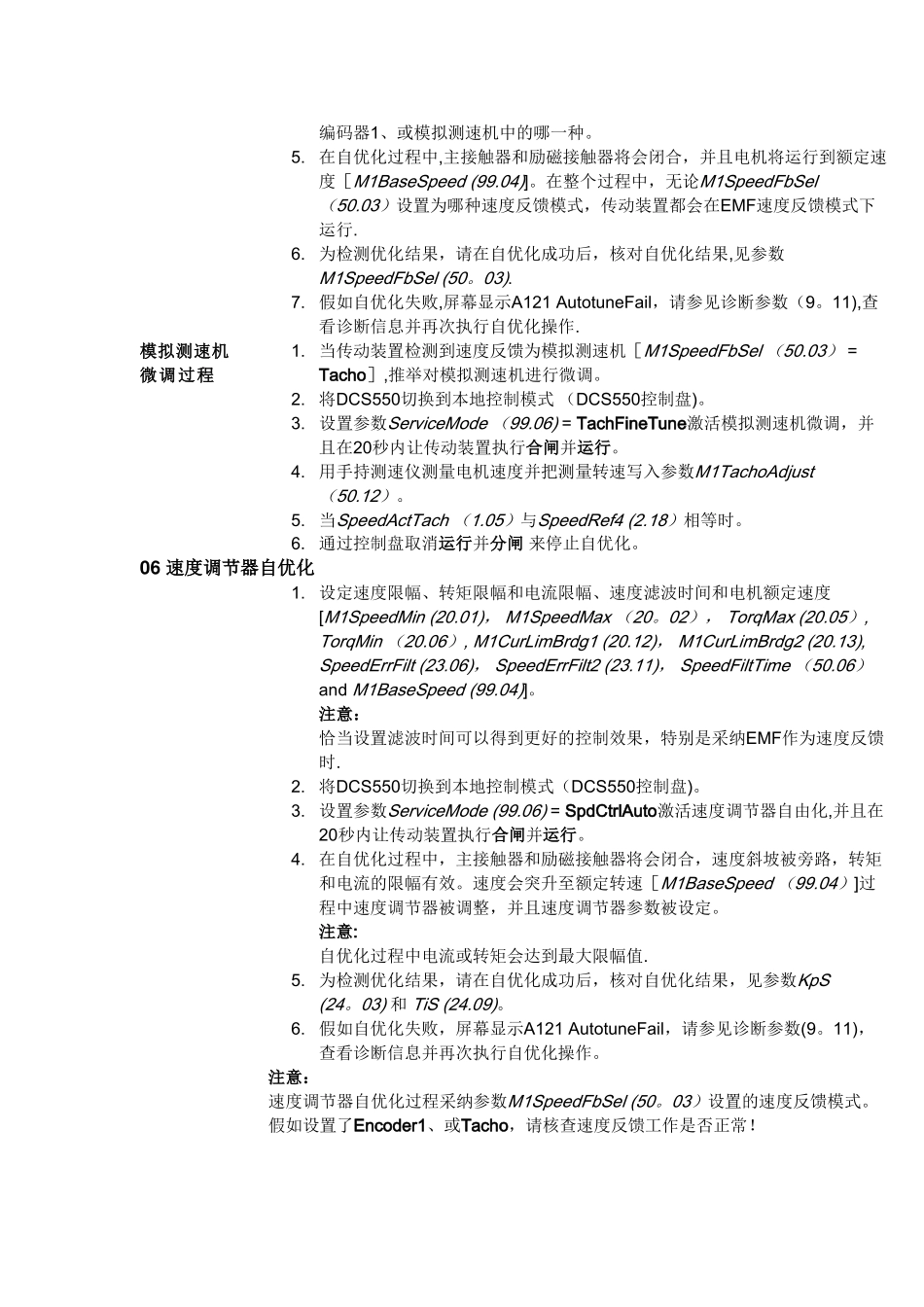

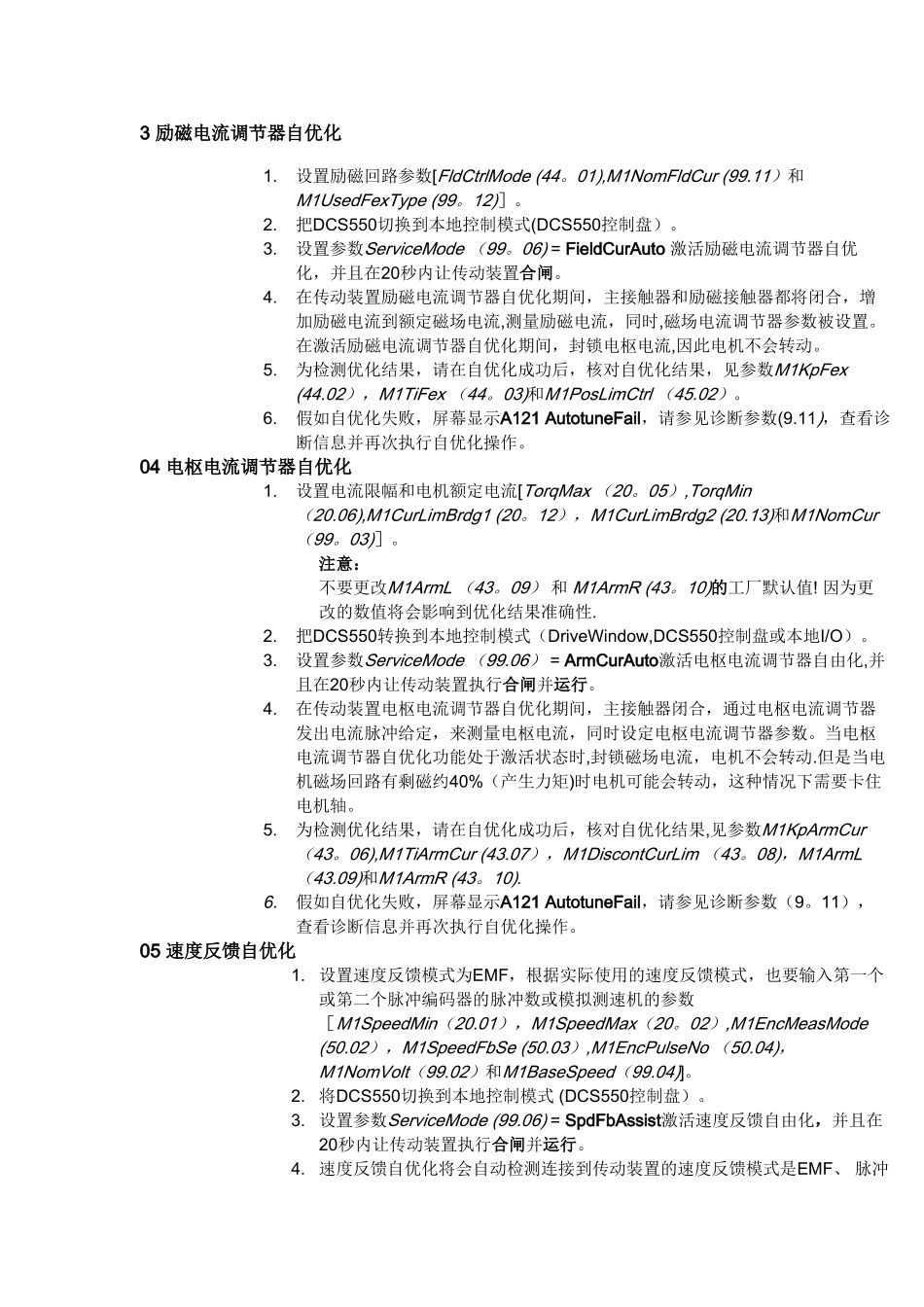

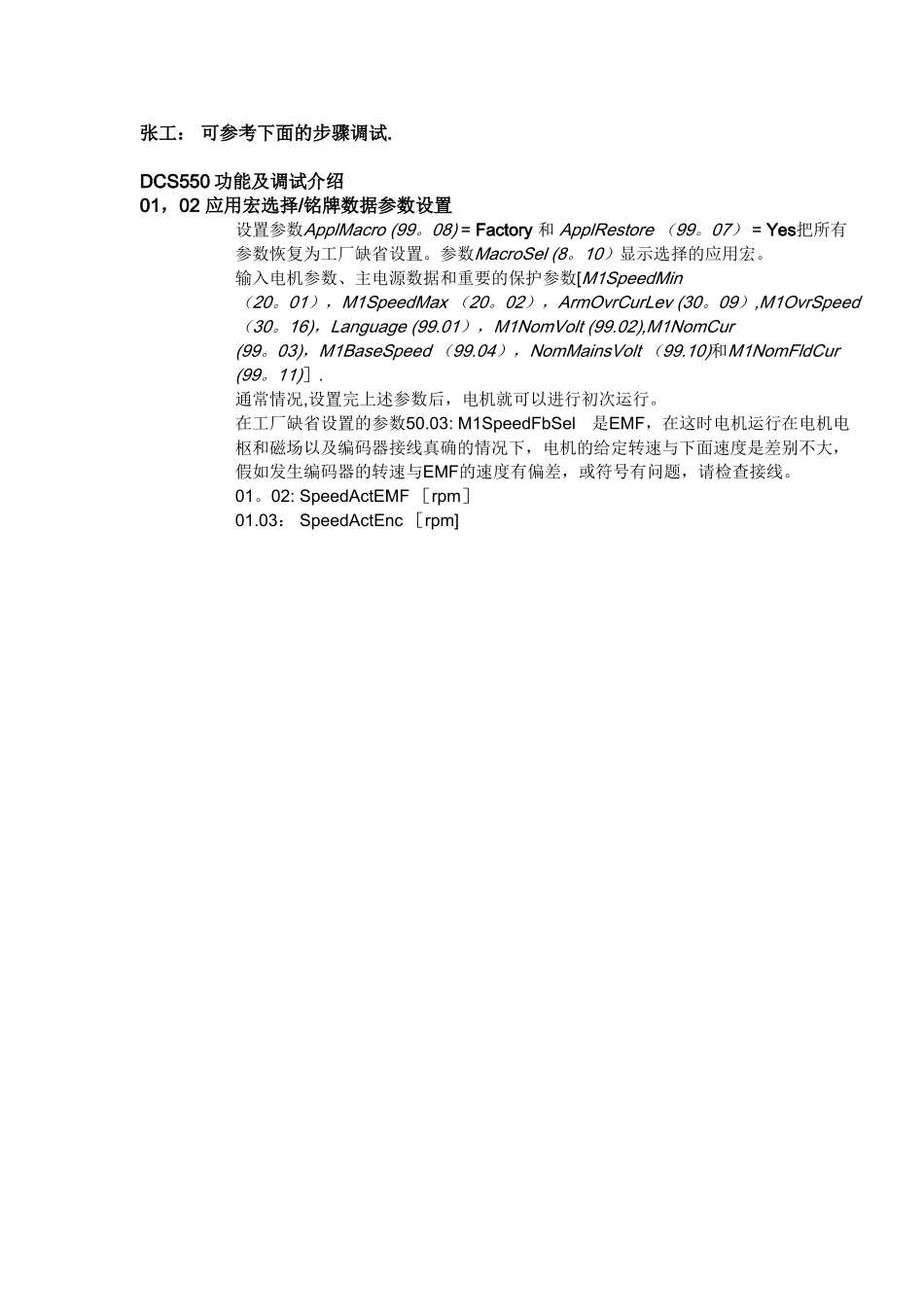

张工： 可参考下面的步骤调试.DCS550 功能及调试介绍01，02 应用宏选择/铭牌数据参数设置设置参数ApplMacro (99。08) = Factory 和 ApplRestore （99。07） = Yes把所有参数恢复为工厂缺省设置。参数MacroSel (8。10）显示选择的应用宏。输入电机参数、主电源数据和重要的保护参数[M1SpeedMin （20。01），M1SpeedMax （20。02），ArmOvrCurLev (30。09）,M1OvrSpeed （30。16)，Language (99.01），M1NomVolt (99.02),M1NomCur (99。03)，M1BaseSpeed （99.04），NomMainsVolt （99.10)和M1NomFldCur (99。11)］.通常情况,设置完上述参数后，电机就可以进行初次运行。在工厂缺省设置的参数50.03: M1SpeedFbSel是EMF，在这时电机运行在电机电枢和磁场以及编码器接线真确的情况下，电机的给定转速与下面速度是差别不大，假如发生编码器的转速与EMF的速度有偏差，或符号有问题，请检查接线。01。02: SpeedActEMF ［rpm］01.03： SpeedActEnc ［rpm]3 励磁电流调节器自优化1.设置励磁回路参数[FldCtrlMode (44。01),M1NomFldCur (99.11）和M1UsedFexType (99。12)］。2.把DCS550切换到本地控制模式(DCS550控制盘）。3.设置参数ServiceMode （99。06) = FieldCurAuto 激活励磁电流调节器自优化，并且在20秒内让传动装置合闸。4.在传动装置励磁电流调节器自优化期间，主接触器和励磁接触器都将闭合，增加励磁电流到额定磁场电流,测量励磁电流，同时,磁场电流调节器参数被设置。在激活励磁电流调节器自优化期间，封锁电枢电流,因此电机不会转动。5.为检测优化结果，请在自优化成功后，核对自优化结果，见参数M1KpFex (44.02），M1TiFex （44。03)和M1PosLimCtrl （45.02）。6.假如自优化失败，屏幕显示A121 AutotuneFail，请参见诊断参数(9.11)，查看诊断信息并再次执行自优化操作。04 电枢电流调节器自优化1.设置电流限幅和电机额定电流[TorqMax （20。05）,TorqMin （20.06),M1CurLimBrdg1 (20。12），M1CurLimBrdg2 (20.13)和M1NomCur （99。03)］。注意：不要更改M1ArmL （43。09） 和 M1ArmR (43。10)的工厂默认值! 因为更改的数值将会影响到优化结果准确性.2.把DCS550转换到本地控制模式（DriveWindow,DCS550控制盘或本地I/O）。3.设置参数ServiceMode （99.06） = ArmCurAuto激活电枢电流调节器自由化,并且在20秒内让传动装置执行合闸并运行。4.在传动装置电枢电流调节器自优化期间，主接触...
