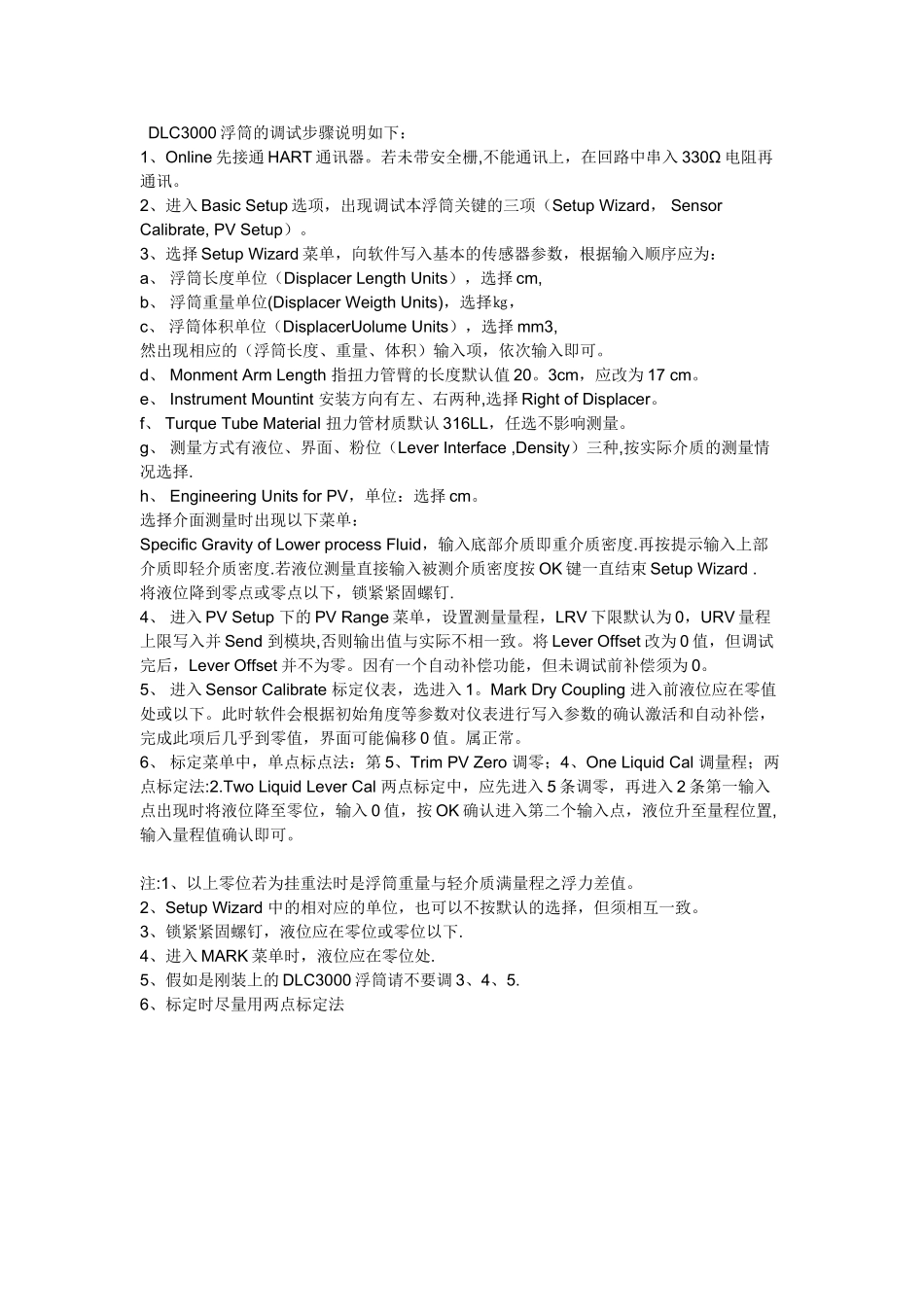

DLC3000-FISHER-浮筒液位计调试

DLC3000 浮筒的调试步骤说明如下： 1、Online 先接通 HART 通讯器。若未带安全栅,不能通讯上，在回路中串入 330Ω 电阻再通讯。 2、进入 Basic Setup 选项，出现调试本浮筒关键的三项（Setup Wizard， Sensor Calibrate, PV Setup）。 3、选择 Setup Wizard 菜单，向软件写入基本的传感器参数，根据输入顺序应为： a、 浮筒长度单位（Displacer Length Units），选择 cm, b、 浮筒重量单位(Displacer Weigth Units)，选择㎏， c、 浮筒体积单位（DisplacerUolume Units），选择 mm3, 然出现相应的（浮筒长度、重量、体积）输入项，依次输入即可。 d、 Monment Arm Length 指扭力管臂的长度默认值 20。3cm，应改为 17 cm。 e、 Instrument Mountint 安装方向有左、右两种,选择 Right of Displacer。 f、 Turque Tube Material 扭力管材质默认 316LL，任选不影响测量。 g、 测量方式有液位、界面、粉位（Lever Interface ,Density）三种,按实际介质的测量情况选择. h、 Engineering Units for PV，单位：选择 cm。 选择介面测量时出现以下菜单： Specific Gravity of Lower process Fluid，输入底部介质即重介质密度.再按提示输入上部介质即轻介质密度.若液位测量直接输入被测介质密度按 OK 键一直结束 Setup Wizard . 将液位降到零点或零点以下，锁紧紧固螺钉. 4、 进入 PV Setup 下的 PV Range 菜单，设置测量量程，LRV 下限默认为 0，URV 量程上限写入并 Send 到模块,否则输出值与实际不相一致。将 Lever Offset 改为 0 值，但调试完后，Lever Offset 并不为零。因有一个自动补偿功能，但未调试前补偿须为 0。 5、 进入 Sensor Calibrate 标定仪表，选进入 1。Mark Dry Coupling 进入前液位应在零值处或以下。此时软件会根据初始角度等参数对仪表进行写入参数的确认激活和自动补偿，完成此项后几乎到零值，界面可能偏移 0 值。属正常。 6、 标定菜单中，单点标点法：第 5、Trim PV Zero 调零；4、One Liquid Cal 调量程；两点标定法:2.Two Liquid Lever Cal 两点标定中，应先进入 5 条调零，再进入 2 条第一输入点出现时将液位降至零位，输入 0 值，按 OK 确认进入第二个输入点，液位升至量程位置,输入量程值确认即可。 注:1、以上零位若为挂重法时是浮筒重量与轻介质满量程之浮力差值。 2、Setup Wizard 中的相对应的单位，也可以不按默认的选择，但须相互一致。 3、锁紧紧固螺钉，液位应在零位或零位以下. 4、进入 MARK 菜单时，液位应在零位处. 5、假如是刚装上的 DLC3000 浮筒请不要调 3、4、5. 6、标定时尽量用两点标定法
