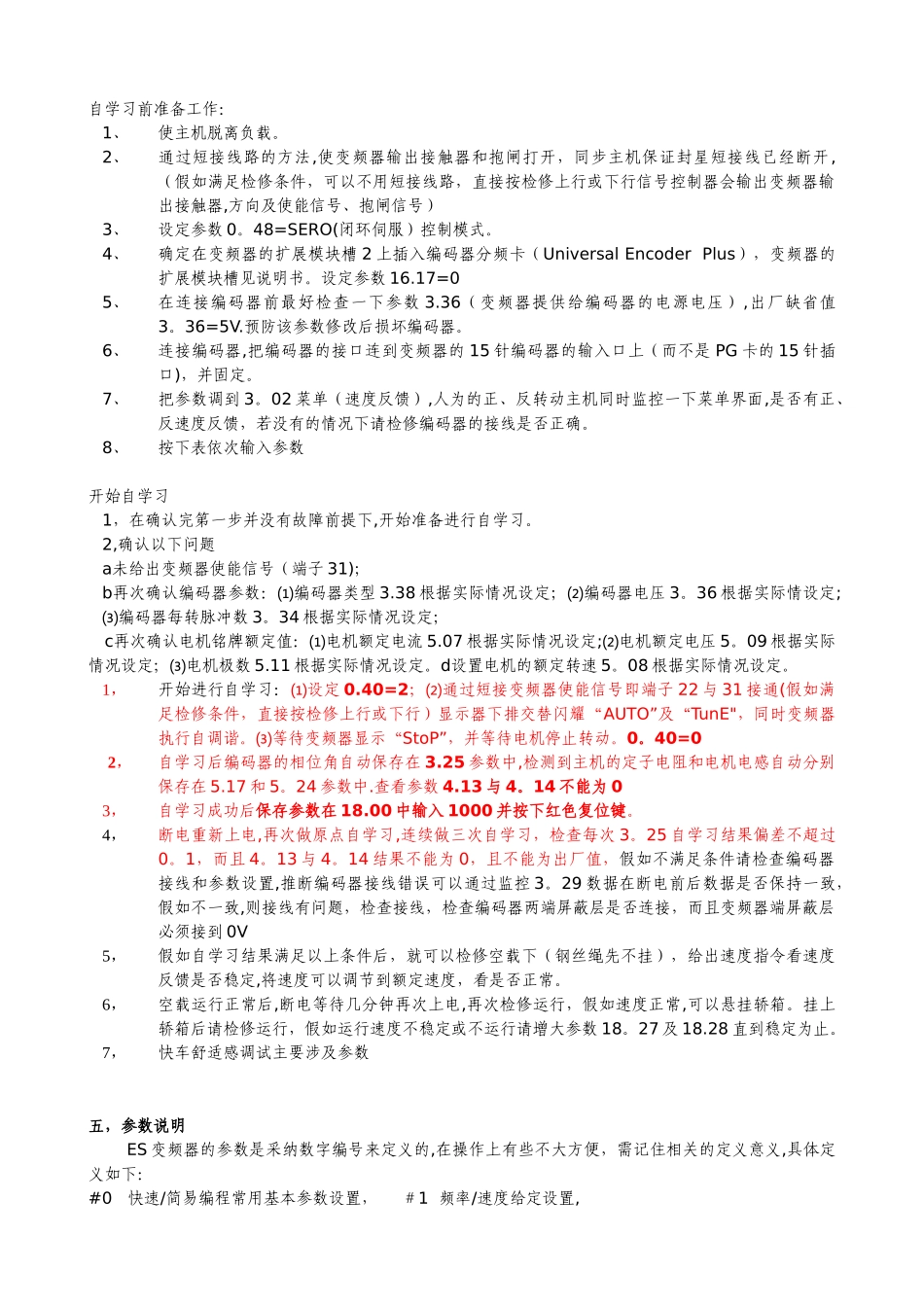

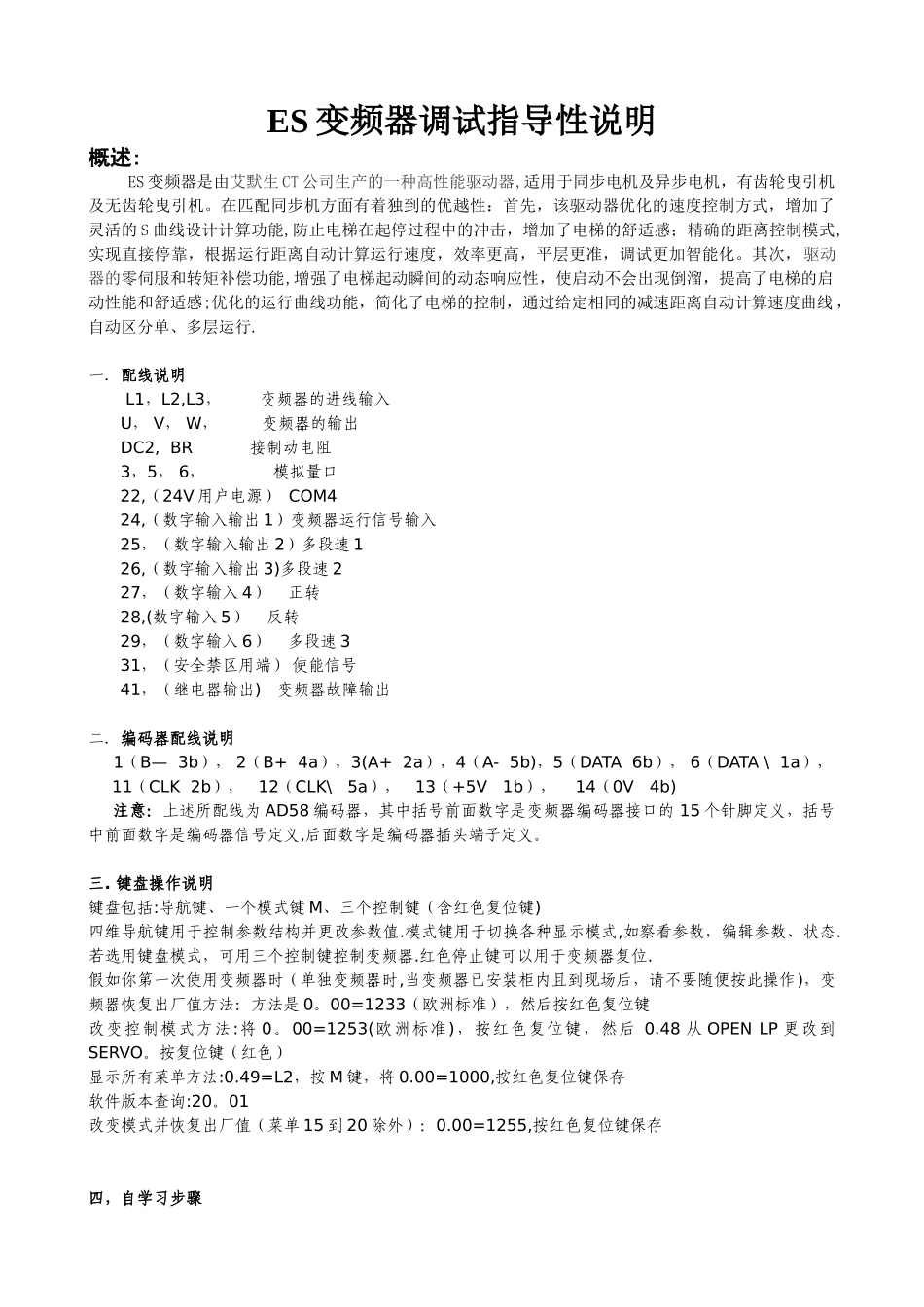

ES 变频器调试指导性说明概述:ES 变频器是由艾默生 CT 公司生产的一种高性能驱动器,适用于同步电机及异步电机，有齿轮曳引机及无齿轮曳引机。在匹配同步机方面有着独到的优越性：首先，该驱动器优化的速度控制方式，增加了灵活的 S 曲线设计计算功能,防止电梯在起停过程中的冲击，增加了电梯的舒适感；精确的距离控制模式,实现直接停靠，根据运行距离自动计算运行速度，效率更高，平层更准，调试更加智能化。其次，驱动器的零伺服和转矩补偿功能,增强了电梯起动瞬间的动态响应性，使启动不会出现倒溜，提高了电梯的启动性能和舒适感;优化的运行曲线功能，简化了电梯的控制，通过给定相同的减速距离自动计算速度曲线 ，自动区分单、多层运行. 一．配线说明L1，L2,L3， 变频器的进线输入U， V， W， 变频器的输出DC2, BR 接制动电阻3，5， 6， 模拟量口22,（24V 用户电源） COM424,（数字输入输出 1）变频器运行信号输入25，（数字输入输出 2）多段速 126,（数字输入输出 3)多段速 227，（数字输入 4） 正转28,(数字输入 5） 反转29，（数字输入 6） 多段速 331，（安全禁区用端） 使能信号41，（继电器输出) 变频器故障输出二．编码器配线说明 1（B— 3b）， 2（B+ 4a），3(A+ 2a），4（A- 5b)，5（DATA 6b）， 6（DATA \ 1a）， 11（CLK 2b）， 12（CLK\ 5a）， 13（+5V 1b）， 14（0V 4b) 注意：上述所配线为 AD58 编码器，其中括号前面数字是变频器编码器接口的 15 个针脚定义，括号中前面数字是编码器信号定义,后面数字是编码器插头端子定义。三. 键盘操作说明键盘包括:导航键、一个模式键 M、三个控制键（含红色复位键)四维导航键用于控制参数结构并更改参数值.模式键用于切换各种显示模式,如察看参数，编辑参数、状态.若选用键盘模式，可用三个控制键控制变频器.红色停止键可以用于变频器复位.假如你第一次使用变频器时（单独变频器时,当变频器已安装柜内且到现场后，请不要随便按此操作)，变频器恢复出厂值方法：方法是 0。00=1233（欧洲标准），然后按红色复位键改变控制模式方法:将 0。00=1253(欧洲标准)，按红色复位键，然后 0.48 从 OPEN LP 更改到SERVO。按复位键（红色）显示所有菜单方法:0.49=L2，按 M 键，将 0.00=1000,按红色复位键保存软件版本查询:20。01改变模式并恢复出厂值（菜单 15 到 20 除外）：0.00=1255,按红色复位键保存四，自学习步骤自学习前...
