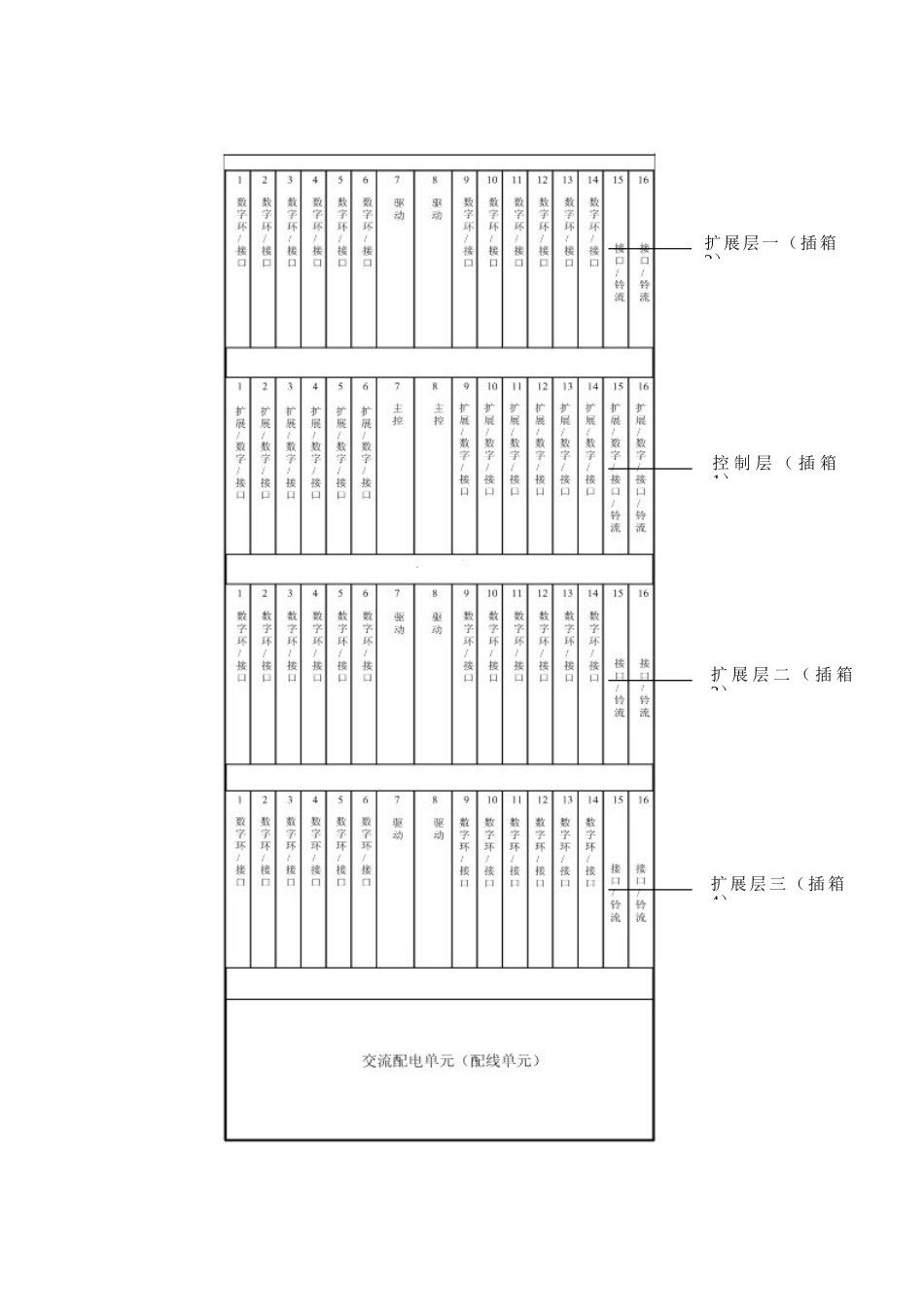

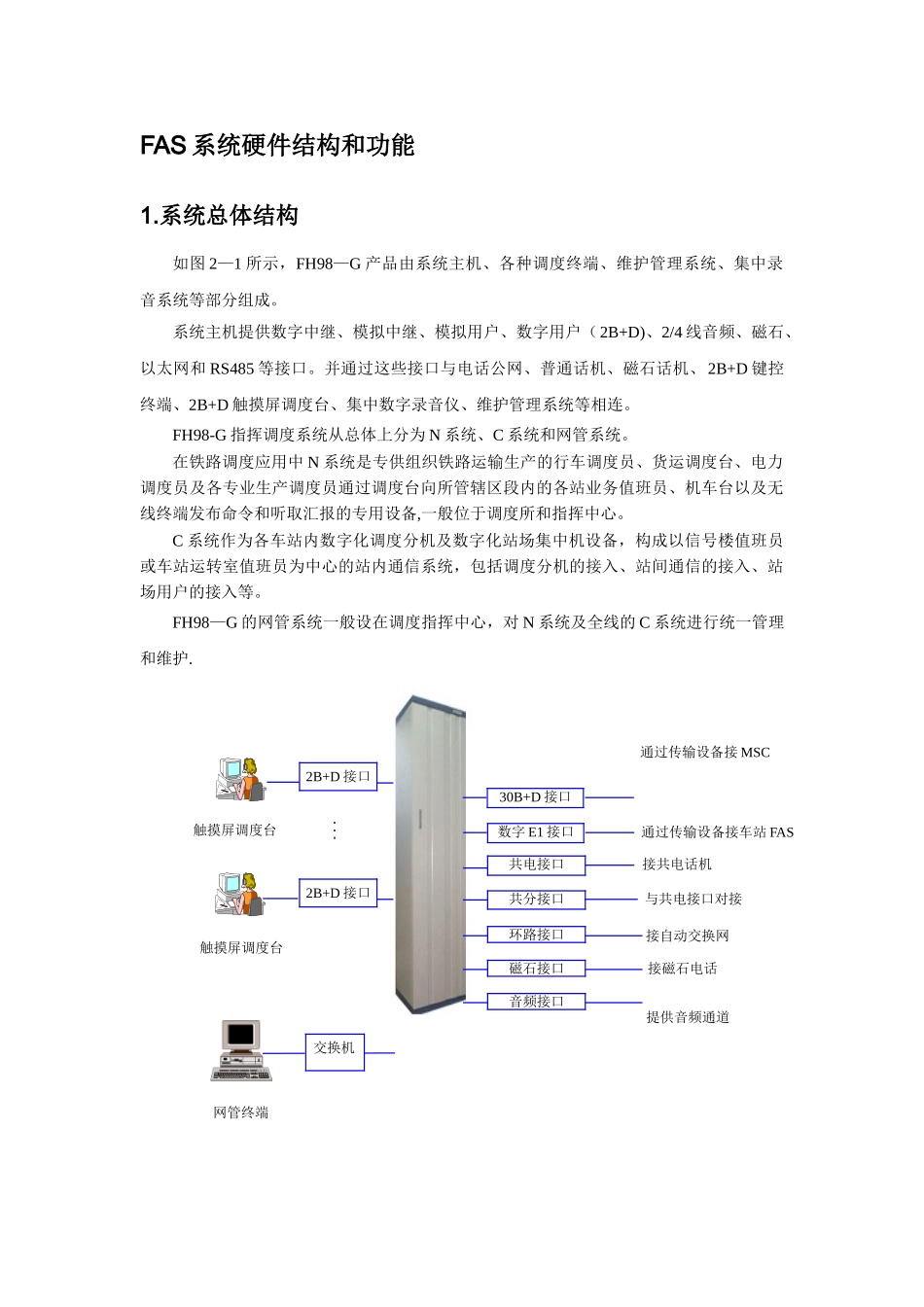

FAS 系统硬件结构和功能1.系统总体结构如图 2—1 所示，FH98—G 产品由系统主机、各种调度终端、维护管理系统、集中录音系统等部分组成。系统主机提供数字中继、模拟中继、模拟用户、数字用户（2B+D)、2/4 线音频、磁石、以太网和 RS485 等接口。并通过这些接口与电话公网、普通话机、磁石话机、 2B+D 键控终端、2B+D 触摸屏调度台、集中数字录音仪、维护管理系统等相连。FH98-G 指挥调度系统从总体上分为 N 系统、C 系统和网管系统。在铁路调度应用中 N 系统是专供组织铁路运输生产的行车调度员、货运调度台、电力调度员及各专业生产调度员通过调度台向所管辖区段内的各站业务值班员、机车台以及无线终端发布命令和听取汇报的专用设备,一般位于调度所和指挥中心。C 系统作为各车站内数字化调度分机及数字化站场集中机设备，构成以信号楼值班员或车站运转室值班员为中心的站内通信系统，包括调度分机的接入、站间通信的接入、站场用户的接入等。 FH98—G 的网管系统一般设在调度指挥中心，对 N 系统及全线的 C 系统进行统一管理和维护.提供音频通道。。。2B+D 接口2B+D 接口触摸屏调度台触摸屏调度台网管终端接自动交换网接磁石电话环路接口磁石接口音频接口通过传输设备接车站 FAS接共电话机共电接口数字 E1 接口与共电接口对接共分接口Copyright © 1996 Northern TelecomCopyright © 1996 Northern Telecom通过传输设备接 MSC30B+D 接口交换机图 2—1 N 系统硬件结构示意图 图 2-2 C 系统硬件结构示意图1.1系统主机1.1.1 机柜FH98-G 采纳标准 19 英寸机柜（2000mm＊600 mm *600 mm），为插箱插板式结构。FH98-G 系统标准包括主控层和扩展层两种插箱，根据容量需要，N 系统扩展层一般为 3 层，C 系统扩展层为 1 层.机柜图如下所示:2B+D2B+D2B+DE1 接口E1 接口接上行车站 FAS接下行车站 FAS磁石接口共电接口环路接口音频接口接共电电话机接磁石电话机接自动交换网提供音频通道触摸屏车站台Copyright © 1996 Northern Telecom触摸屏车站台Copyright © 1996 Northern Telecom与共电接口对接共分接口扩展层一（插箱2）控 制 层 （ 插 箱1）扩 展 层 二 （ 插 箱3）扩展层三（插箱4）图 2-3 系统主机结构图机柜采纳通用 19 英寸机柜，高度为 2 米，2 米机柜最多放置 4 个插框。机柜底部可放配线单元和沟通配电单元。1.1.2 控制层图 2-4 控制层结构...
