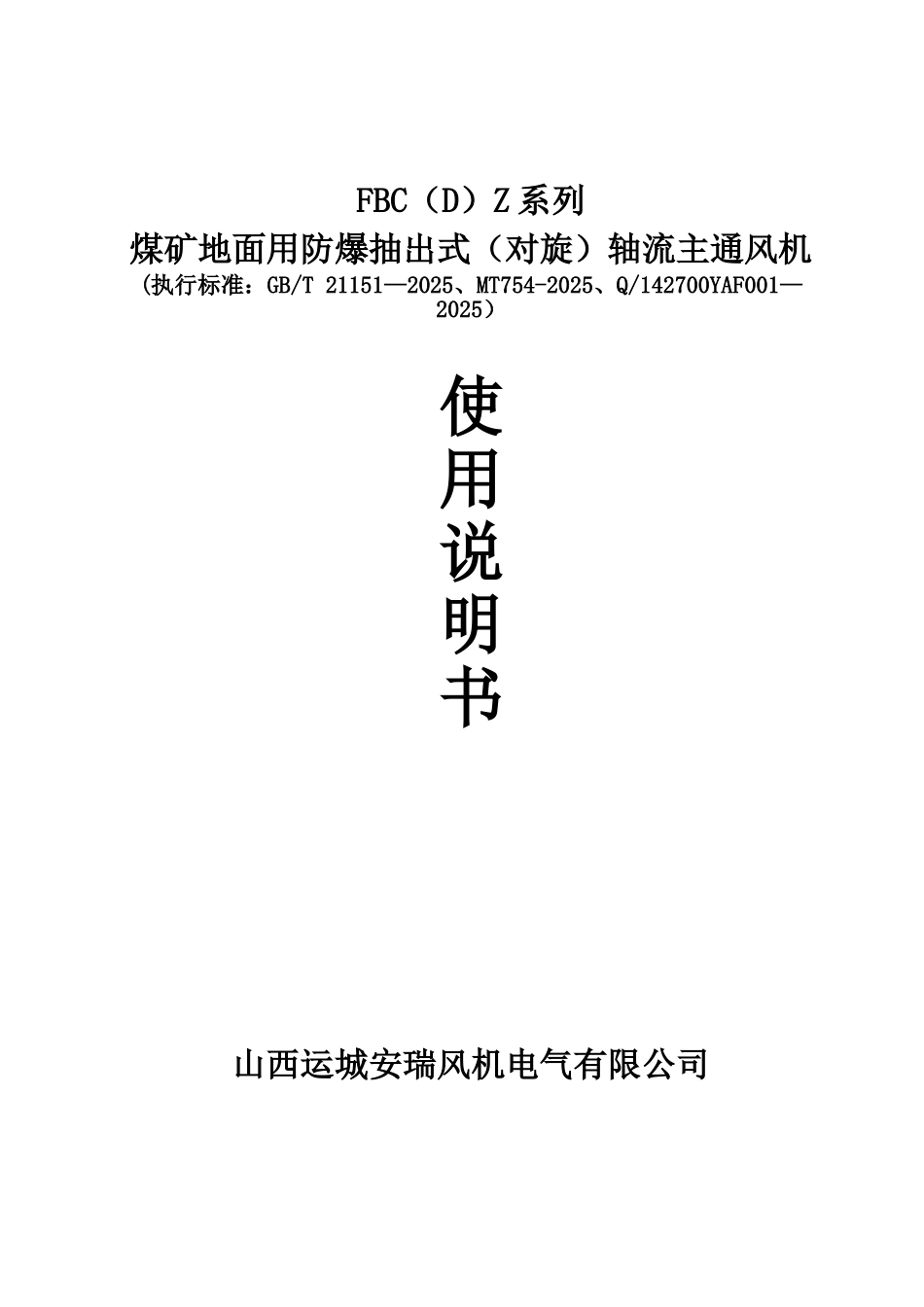

FBCDZ系列通风机使用说明书

FBC（D）Z 系列煤矿地面用防爆抽出式（对旋）轴流主通风机(执行标准：GB/T 21151—2025、MT754-2025、Q/142700YAF001—2025）使用说明书山西运城安瑞风机电气有限公司 目录1概述 ………………………………………………………………………………………12结构特征与工作原理 ……………………………………………………………………13技术特征 …………………………………………………………………………………24安装与调试 ………………………………………………………………………………305运行与维护 ………………………………………………………………………………316包装与运输 ………………………………………………………………………………327开箱检查及贮存 …………………………………………………………………………328常见故障的分析与处理措施 ……………………………………………………………33FBCDZ 系列煤矿地面用防爆抽出式对旋轴流主通风机1 概述1。1 产品特点1.1。1 FBCDZ 系列煤矿地面用防爆抽出式对旋轴流主通风机（以下简称主通风机)采纳弯掠组合正交型三维扭曲叶片技术，该系列高效低噪主通风机的叶片设计是基于集中参数最优控制理论、分布参数最优控制理论、全三维湍流流场正、反问题数值模拟等现代理论,以流动损失和气动噪声最小为目标，通过叶片弯掠量等多参数控制，利用计算机进行综合气动、结构优化设计的一种设计方法。1.1.2 该系列主通风机是一种适用于煤矿作主要通风机的高效节能、低噪声新型主通风机。结合大、中型煤矿的通风网络参数,由我公司与西北工业大学采纳弯掠组合正交技术联合设计制造的,产品经国家级鉴定,认为“该系列风机具有效率高、噪声低、结构紧凑、性能可靠、安装便利等特点 ;采纳的弯掠组合正交三维扭曲叶片技术，属国内首创；产品达到了国际先进水平”,被列入国家技术创新计划项目、国家重点新产品,获“湖南省名牌产品"称号。1.1.3 该系列主通风机可根据用户提供的工况参数采纳个性化设计，以确保在高效区运行.1.2 使用环境条件1。2.1 海拔不超过 1000m。1。2。2 输送的气体介质温度为-20℃～40℃.1.2.3 环境空气相对湿度不大于 95％(25℃).1。3 主通风机型号的组成及其代表意义 F B C D Z －X－N o× / 2×Y 装机功率（kW)， Y 表示单台电机功率机号,叶轮直径分米数 电动机极数 主要 对旋 抽出式 防爆 风机1。4 安全警示1.4。1 主通风机经过长途运...
