fisher6200用-475HART协议调试方法

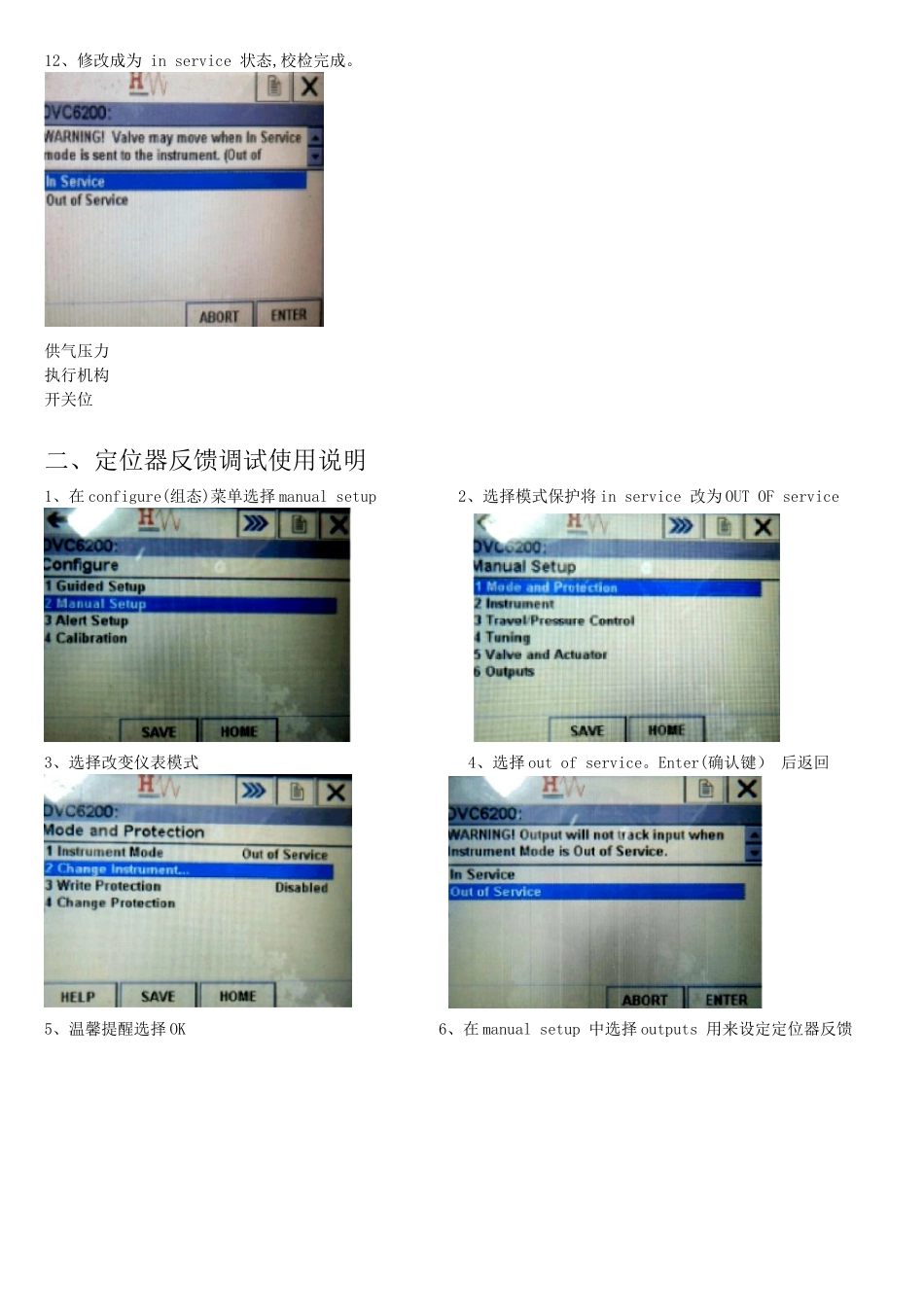

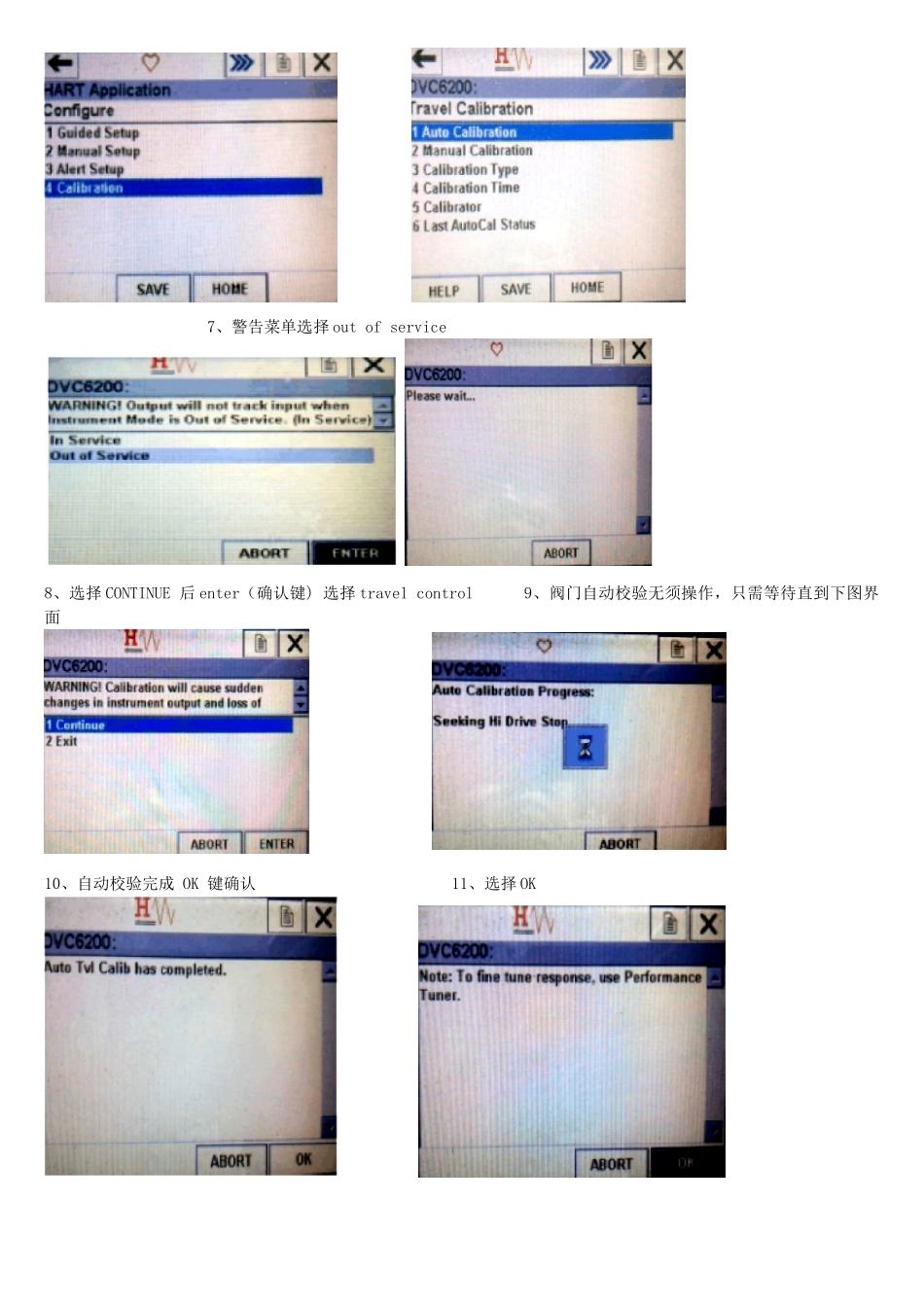

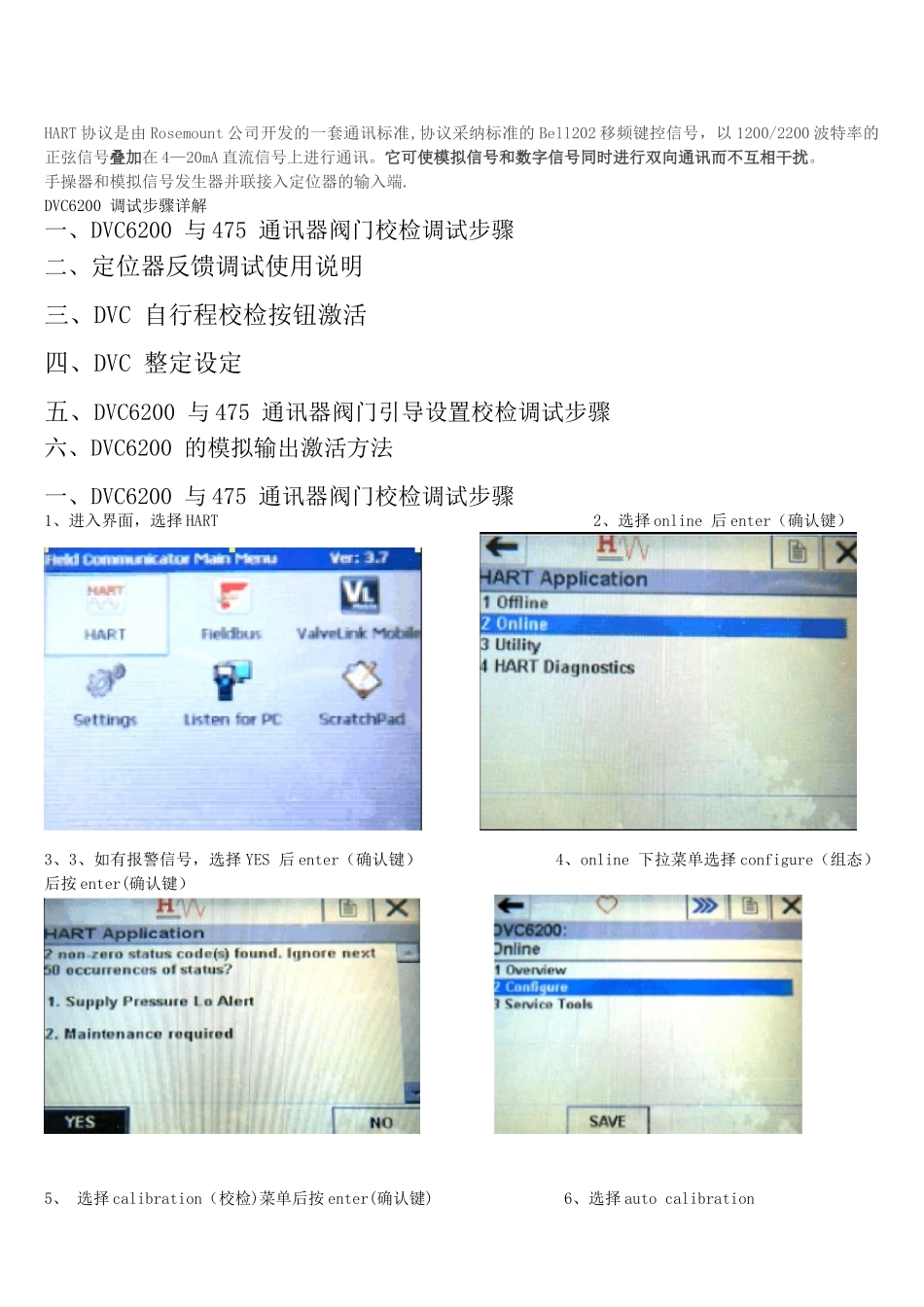

HART 协议是由 Rosemount 公司开发的一套通讯标准,协议采纳标准的 Bell202 移频键控信号，以 1200/2200 波特率的正弦信号叠加在 4—20mA 直流信号上进行通讯。它可使模拟信号和数字信号同时进行双向通讯而不互相干扰。手操器和模拟信号发生器并联接入定位器的输入端.DVC6200 调试步骤详解一、DVC6200 与 475 通讯器阀门校检调试步骤二、定位器反馈调试使用说明三、DVC 自行程校检按钮激活四、DVC 整定设定五、DVC6200 与 475 通讯器阀门引导设置校检调试步骤六、DVC6200 的模拟输出激活方法一、DVC6200 与 475 通讯器阀门校检调试步骤1、进入界面，选择 HART 2、选择 online 后 enter（确认键） 3、3、如有报警信号，选择 YES 后 enter（确认键） 4、online 下拉菜单选择 configure（组态）后按 enter(确认键） 5、 选择 calibration（校检)菜单后按 enter(确认键) 6、选择 auto calibration 7、警告菜单选择 out of service 8、选择 CONTINUE 后 enter（确认键) 选择 travel control 9、阀门自动校验无须操作，只需等待直到下图界面 10、自动校验完成 OK 键确认 11、选择 OK 12、修改成为 in service 状态,校检完成。供气压力执行机构开关位二、定位器反馈调试使用说明1、在 configure(组态)菜单选择 manual setup 2、选择模式保护将 in service 改为 OUT OF service 3、选择改变仪表模式 4、选择 out of service。Enter(确认键） 后返回 5、温馨提醒选择 OK 6、在 manual setup 中选择 outputs 用来设定定位器反馈 7、选择 output terminal 8、选择 output terminal 9、选择 enable 后 enter（确认键） 10、一定要选择 send 发送后完成反馈使用设置.记得将阀门改回 in service 状态。 三、DVC 自行程校检按钮激活激活前必须将阀门设置成out of service 状态,参考定位器反馈调试说明设置成为out of service.1、在 manual setup 菜单下选择 instrument 2、选择 terminal box 3、选择 calibration button 按右键 4、选择 autocal 后 enter（确认键） 5、选择 send 发送完成接线盒自行程校检按钮设置。 四、DVC 整定设定Dvc 整定设定主要用来调节定位器输出， 阀门动作快慢， 改善偏差。 同样是在 manual setup 菜单下进行设定。 1、选择 tuning 2、选择 travel tuning 3、选择 travel tuning ...
