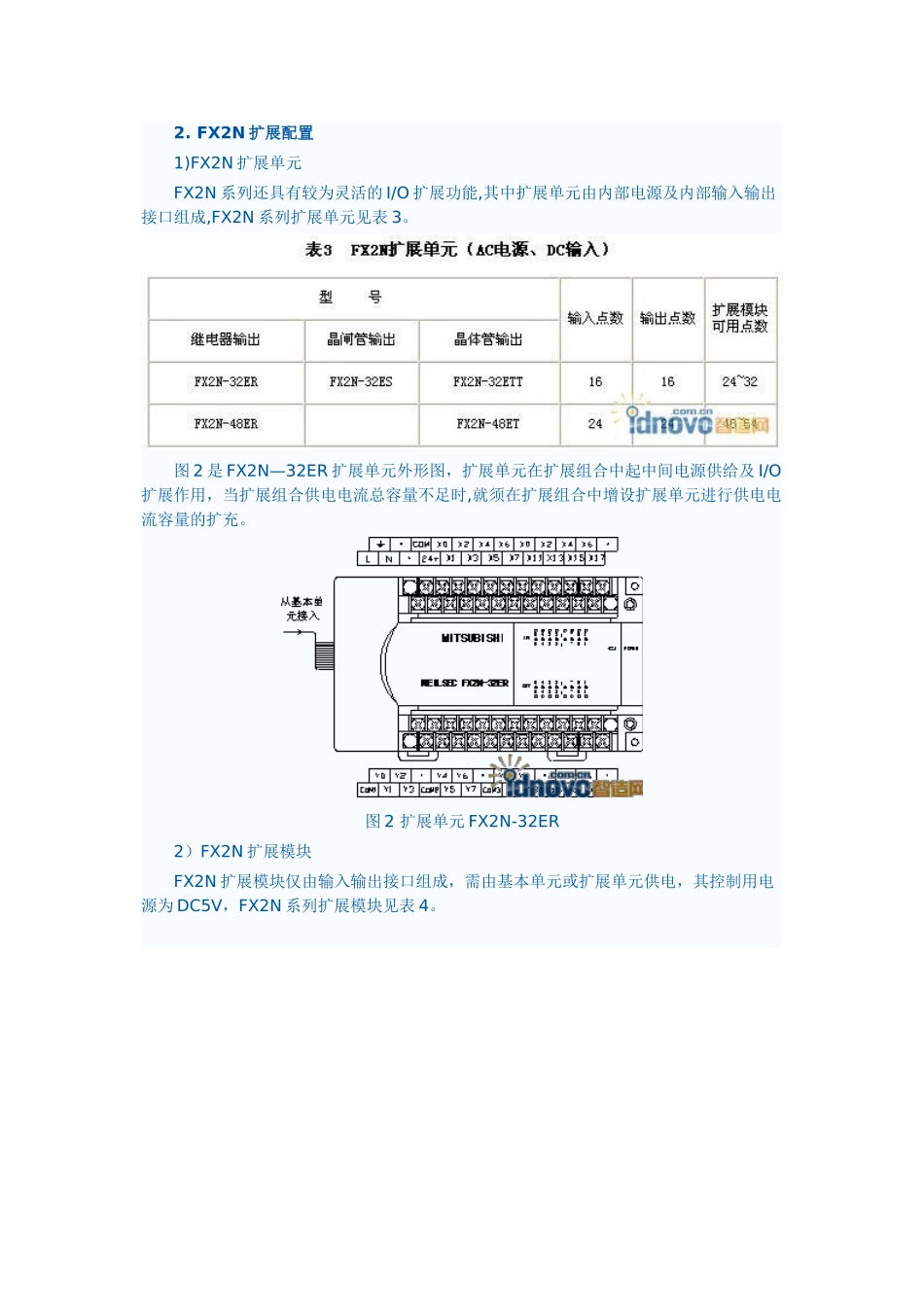

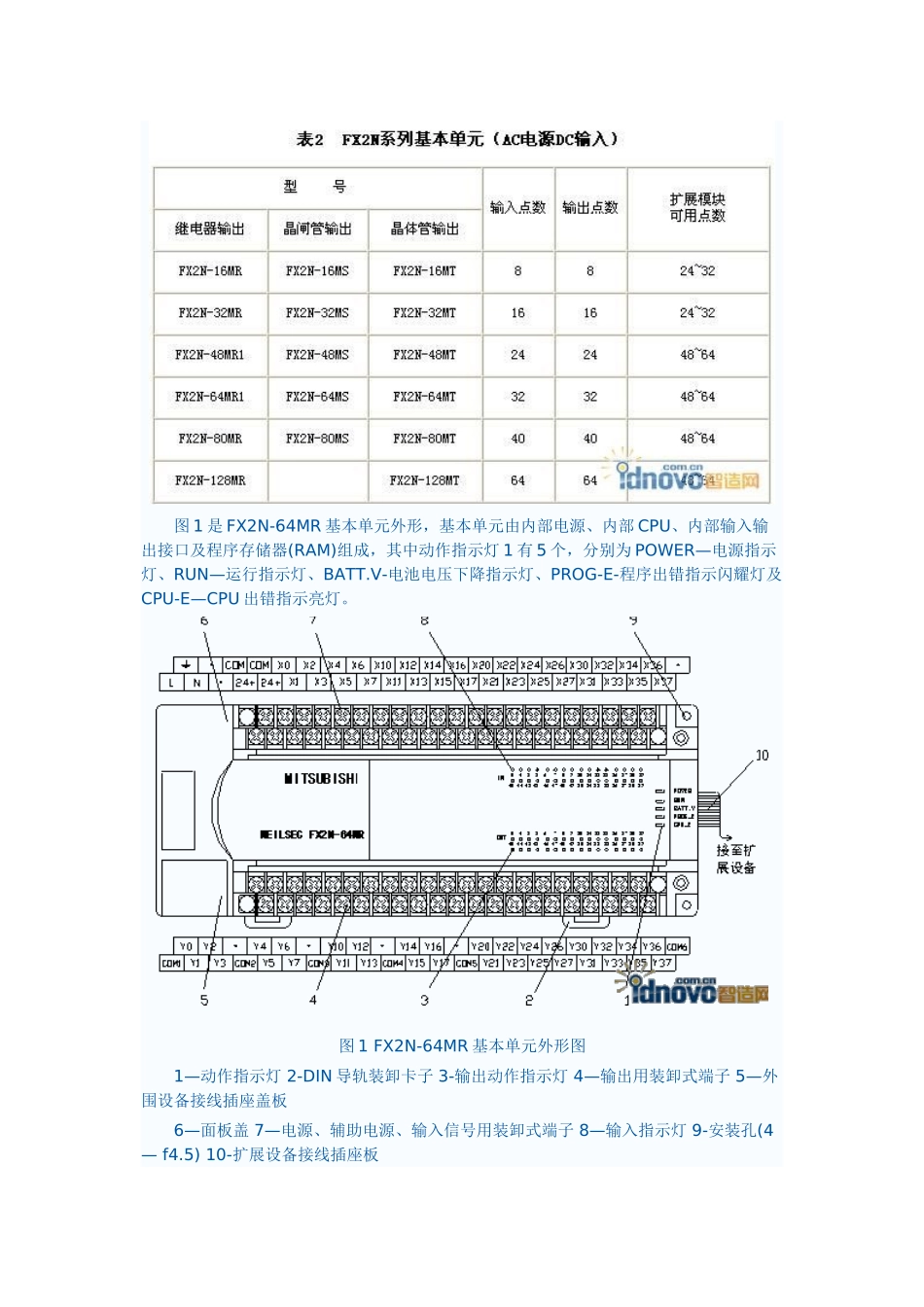

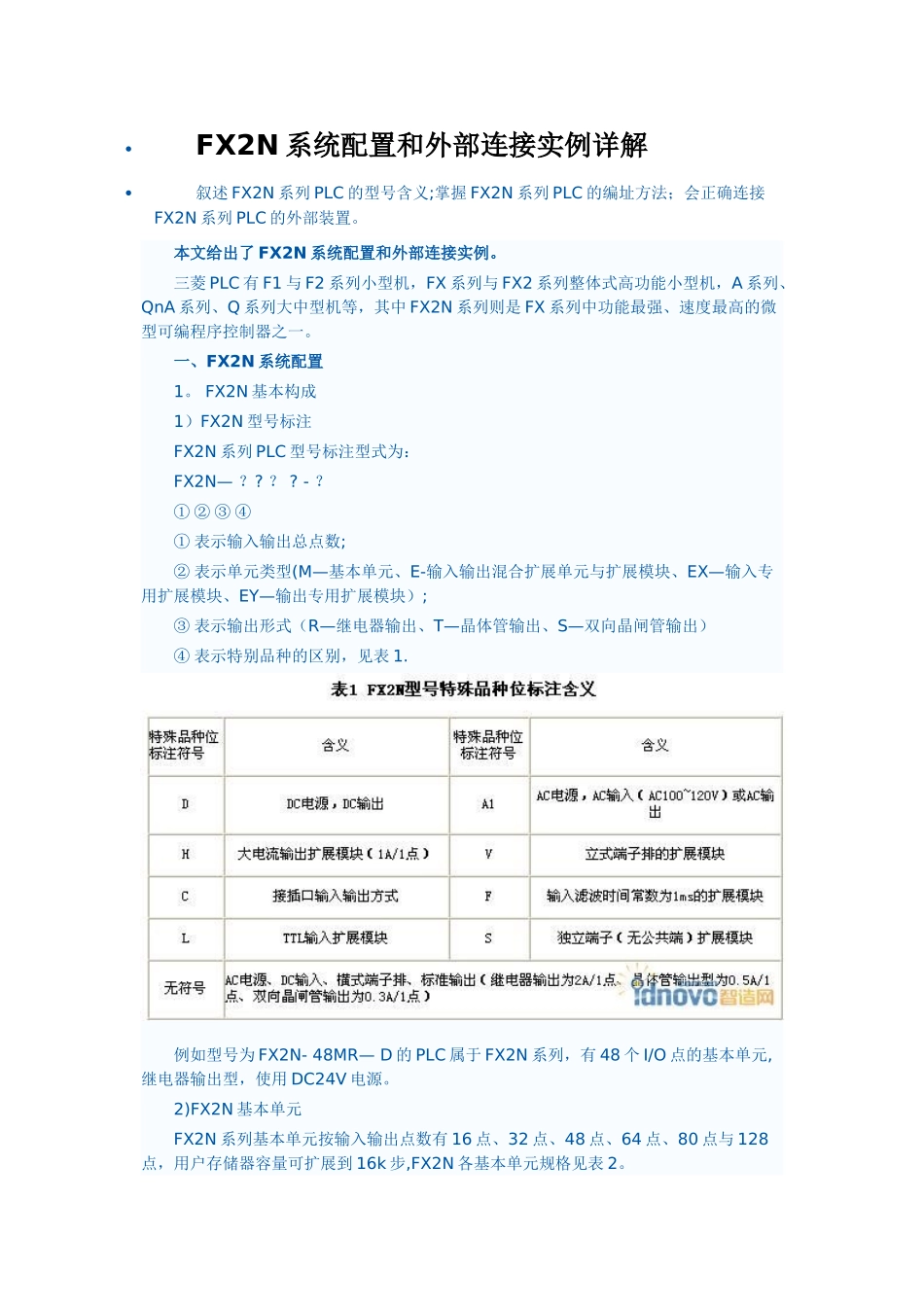

FX2N 系统配置和外部连接实例详解叙述 FX2N 系列 PLC 的型号含义;掌握 FX2N 系列 PLC 的编址方法；会正确连接FX2N 系列 PLC 的外部装置。 本文给出了 FX2N 系统配置和外部连接实例。 三菱 PLC 有 F1 与 F2 系列小型机，FX 系列与 FX2 系列整体式高功能小型机，A 系列、QnA 系列、Q 系列大中型机等，其中 FX2N 系列则是 FX 系列中功能最强、速度最高的微型可编程序控制器之一。 一、FX2N 系统配置 1。 FX2N 基本构成 1）FX2N 型号标注 FX2N 系列 PLC 型号标注型式为： FX2N— ？? ？ ? - ？ ① ② ③ ④ ① 表示输入输出总点数; ② 表示单元类型(M—基本单元、E-输入输出混合扩展单元与扩展模块、EX—输入专用扩展模块、EY—输出专用扩展模块）; ③ 表示输出形式（R—继电器输出、T—晶体管输出、S—双向晶闸管输出） ④ 表示特别品种的区别，见表 1. 例如型号为 FX2N- 48MR— D 的 PLC 属于 FX2N 系列，有 48 个 I/O 点的基本单元,继电器输出型，使用 DC24V 电源。 2)FX2N 基本单元 FX2N 系列基本单元按输入输出点数有 16 点、32 点、48 点、64 点、80 点与 128点，用户存储器容量可扩展到 16k 步,FX2N 各基本单元规格见表 2。 图 1 是 FX2N-64MR 基本单元外形，基本单元由内部电源、内部 CPU、内部输入输出接口及程序存储器(RAM)组成，其中动作指示灯 1 有 5 个，分别为 POWER—电源指示灯、RUN—运行指示灯、BATT.V-电池电压下降指示灯、PROG-E-程序出错指示闪耀灯及CPU-E—CPU 出错指示亮灯。图 1 FX2N-64MR 基本单元外形图 1—动作指示灯 2-DIN 导轨装卸卡子 3-输出动作指示灯 4—输出用装卸式端子 5—外围设备接线插座盖板 6—面板盖 7—电源、辅助电源、输入信号用装卸式端子 8—输入指示灯 9-安装孔(4 — f4.5) 10-扩展设备接线插座板 2. FX2N 扩展配置 1)FX2N 扩展单元 FX2N 系列还具有较为灵活的 I/O 扩展功能,其中扩展单元由内部电源及内部输入输出接口组成,FX2N 系列扩展单元见表 3。 图 2 是 FX2N—32ER 扩展单元外形图，扩展单元在扩展组合中起中间电源供给及 I/O扩展作用，当扩展组合供电电流总容量不足时,就须在扩展组合中增设扩展单元进行供电电流容量的扩充。图 2 扩展单元 FX2N-32ER 2）FX2N 扩展模块 FX2N 扩展模块仅由输入输出接口组成，需由基本单元或扩展单元供电，...
