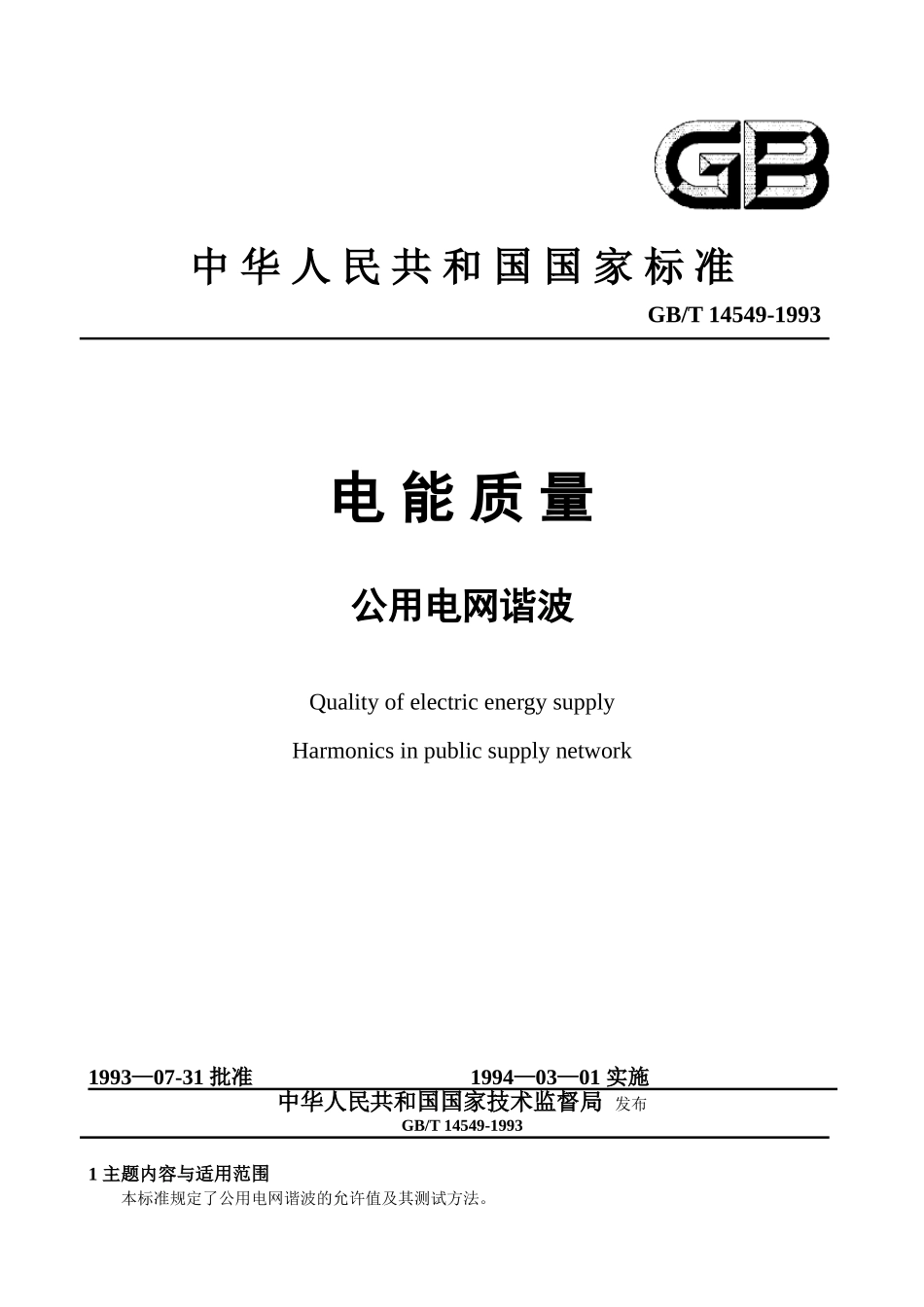

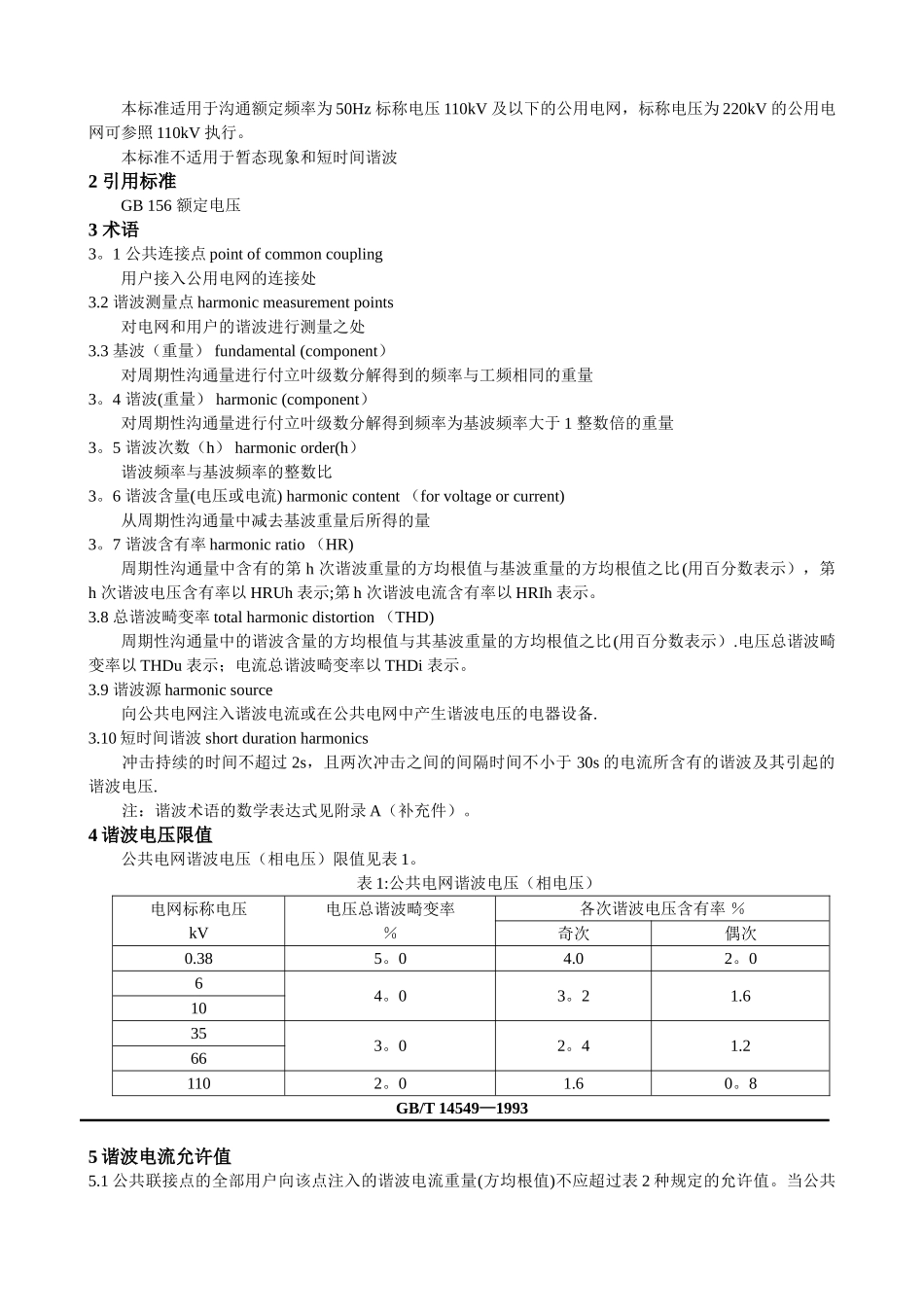

中 华 人 民 共 和 国 国 家 标 准GB/T 14549-1993电 能 质 量公用电网谐波Quality of electric energy supplyHarmonics in public supply network1993—07-31 批准 1994—03—01 实施 中华人民共和国国家技术监督局 发布GB/T 14549-19931 主题内容与适用范围 本标准规定了公用电网谐波的允许值及其测试方法。 本标准适用于沟通额定频率为 50Hz 标称电压 110kV 及以下的公用电网，标称电压为 220kV 的公用电网可参照 110kV 执行。 本标准不适用于暂态现象和短时间谐波 2 引用标准 GB 156 额定电压 3 术语 3。1 公共连接点 point of common coupling 用户接入公用电网的连接处 3.2 谐波测量点 harmonic measurement points 对电网和用户的谐波进行测量之处 3.3 基波（重量） fundamental (component） 对周期性沟通量进行付立叶级数分解得到的频率与工频相同的重量 3。4 谐波(重量） harmonic (component） 对周期性沟通量进行付立叶级数分解得到频率为基波频率大于 1 整数倍的重量 3。5 谐波次数（h） harmonic order(h） 谐波频率与基波频率的整数比 3。6 谐波含量(电压或电流) harmonic content （for voltage or current) 从周期性沟通量中减去基波重量后所得的量 3。7 谐波含有率 harmonic ratio （HR) 周期性沟通量中含有的第 h 次谐波重量的方均根值与基波重量的方均根值之比(用百分数表示），第h 次谐波电压含有率以 HRUh 表示;第 h 次谐波电流含有率以 HRIh 表示。3.8 总谐波畸变率 total harmonic distortion （THD) 周期性沟通量中的谐波含量的方均根值与其基波重量的方均根值之比(用百分数表示）.电压总谐波畸变率以 THDu 表示；电流总谐波畸变率以 THDi 表示。 3.9 谐波源 harmonic source 向公共电网注入谐波电流或在公共电网中产生谐波电压的电器设备.3.10 短时间谐波 short duration harmonics冲击持续的时间不超过 2s，且两次冲击之间的间隔时间不小于 30s 的电流所含有的谐波及其引起的谐波电压.注：谐波术语的数学表达式见附录 A（补充件）。4 谐波电压限值公共电网谐波电压（相电压）限值见表 1。表 1:公共电网谐波电压（相电压）电网标称电压kV电压总谐波畸变率％各次谐波电压含有率 ％奇次偶次0.385。04.02。064。03。21.610353。02。41.2661102。01.60。8GB/T 14549—19935 谐波电流允...
