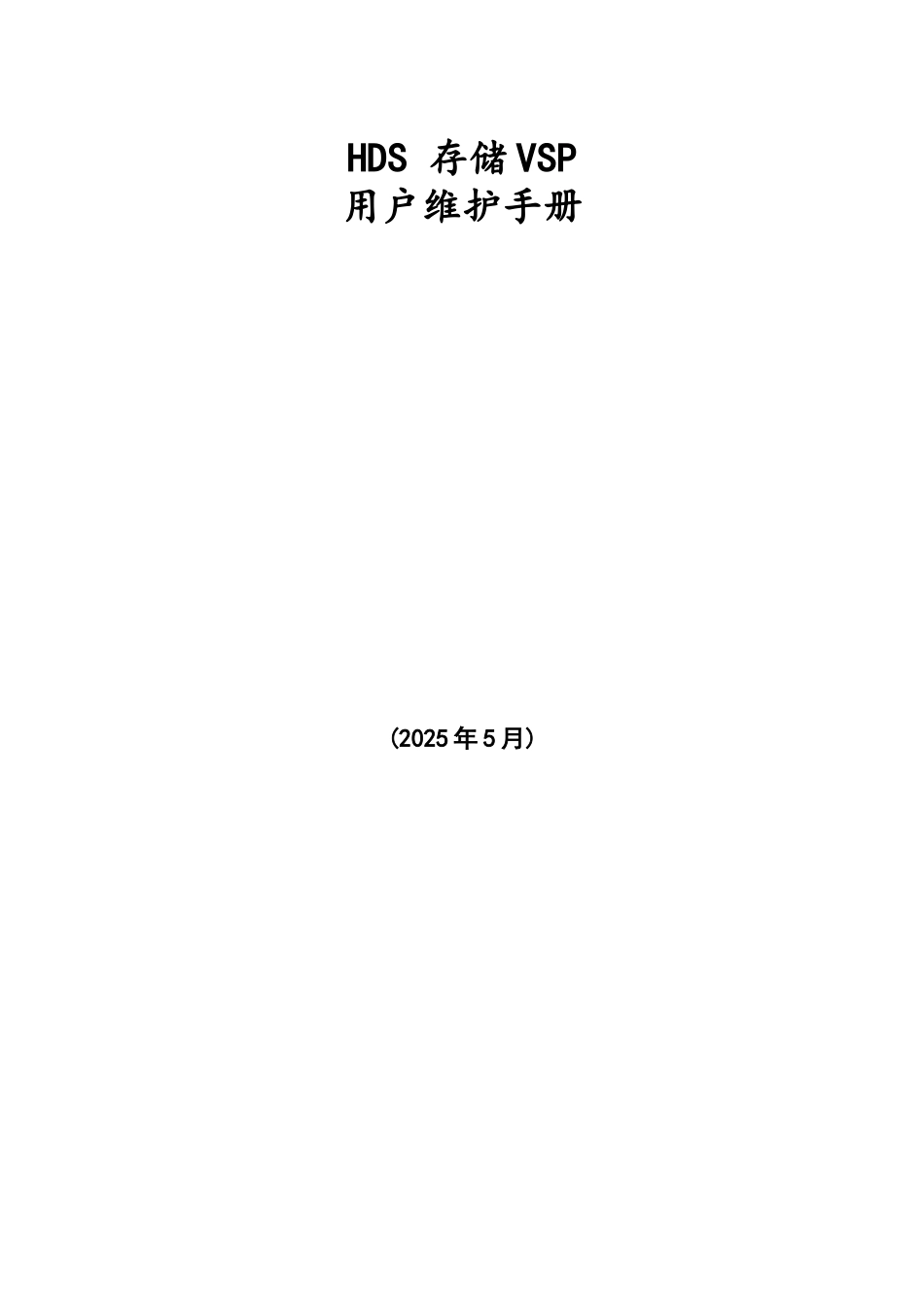

HDS存储VSP用户维护手册-v1.0

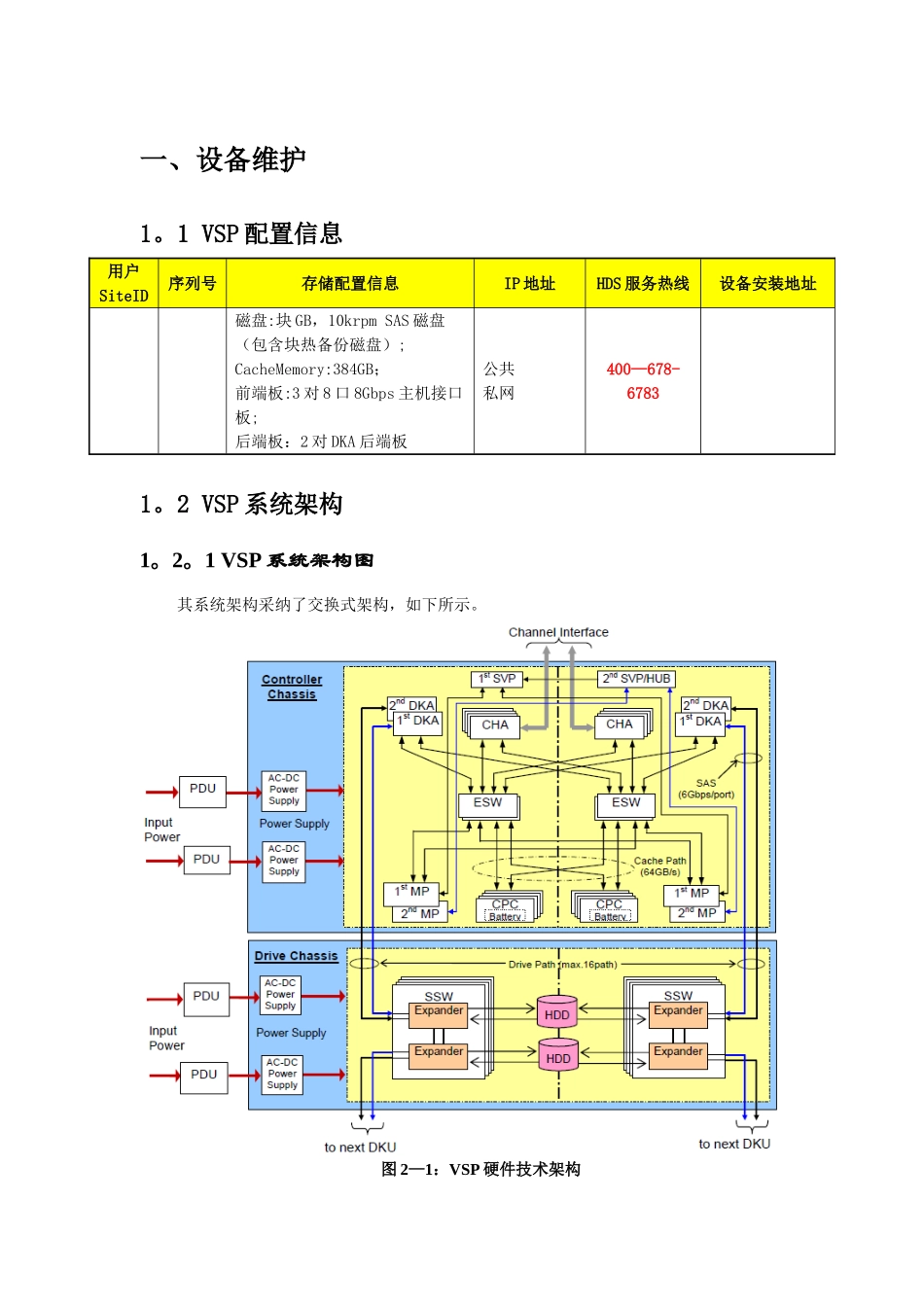

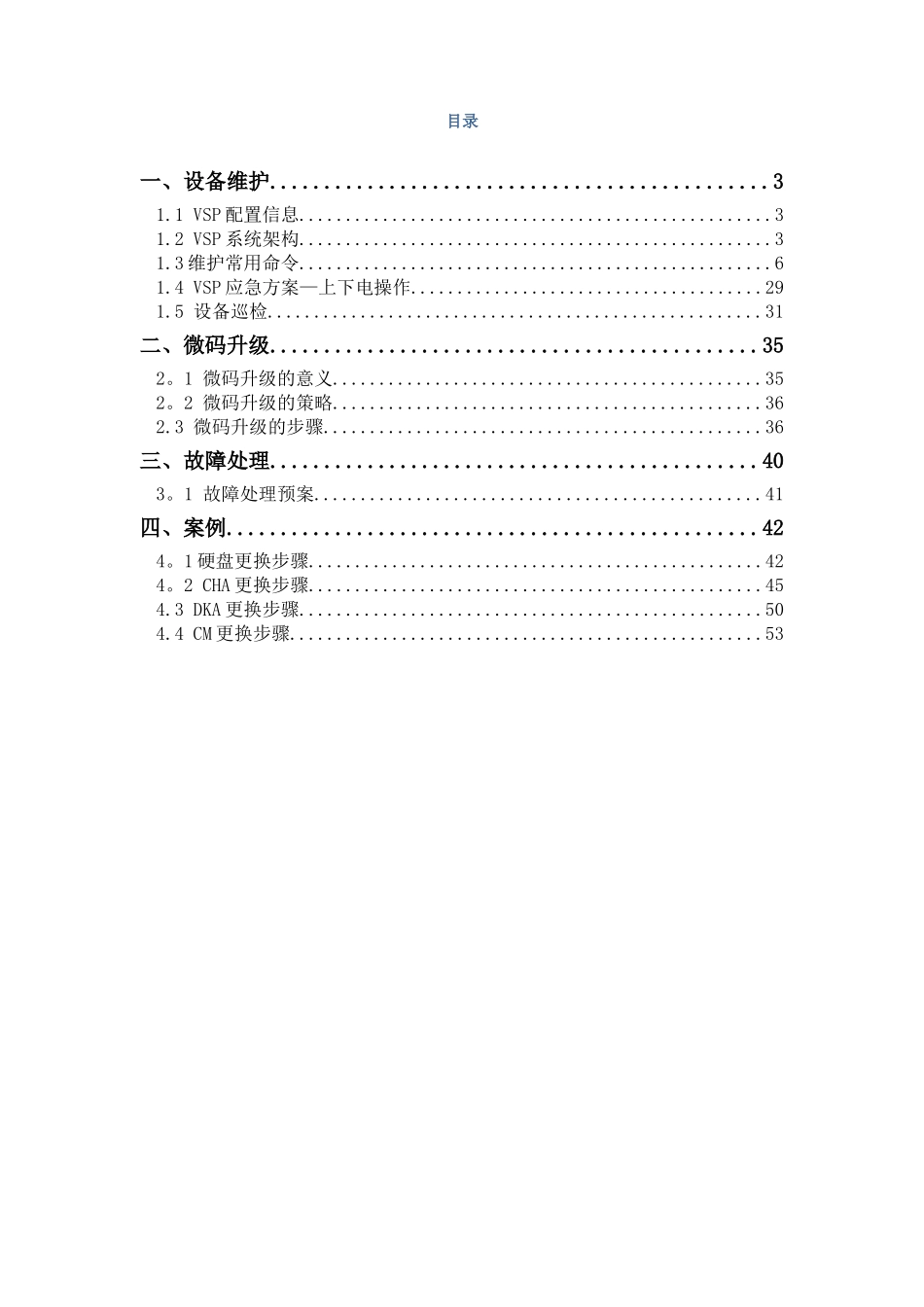

HDS 存储 VSP用户维护手册(2025 年 5 月)目录一、设备维护..............................................31.1 VSP 配置信息...................................................31.2 VSP 系统架构...................................................31.3 维护常用命令...................................................61.4 VSP 应急方案—上下电操作......................................291.5 设备巡检.....................................................31二、微码升级.............................................352。1 微码升级的意义..............................................352。2 微码升级的策略..............................................362.3 微码升级的步骤...............................................36三、故障处理.............................................403。1 故障处理预案................................................41四、案例.................................................424。1 硬盘更换步骤.................................................424。2 CHA 更换步骤.................................................454.3 DKA 更换步骤..................................................504.4 CM 更换步骤...................................................53一、设备维护1。1 VSP 配置信息用户SiteID序列号存储配置信息IP 地址HDS 服务热线设备安装地址磁盘:块 GB，10krpm SAS 磁盘（包含块热备份磁盘）; CacheMemory:384GB；前端板:3 对 8 口 8Gbps 主机接口板;后端板：2 对 DKA 后端板公共 私网400—678-67831。2 VSP 系统架构1。2。1 VSP 系统架构图其系统架构采纳了交换式架构，如下所示。图 2—1：VSP 硬件技术架构1。2。2 VSP 主要部件图 2-2 VSP 硬件主要部件图VSP 的主要部件包括：前端卡（CHA）:负责连接外部主机或存储交换设备，如小型机；后端卡（DKA):负责连接内部磁盘存储设备，如硬盘；数据缓存卡（CPC）：CHA 访问后端磁盘时的数据缓存区域；内存条（CM）：CM 的内存条；PCI—Express 交换卡（ESW）: DKC 数据交换控制卡;处理器板卡（MPB）：负责前端及后端数据的处理;磁盘(HDD）:存储设备的磁盘；备份盘（Spare Disk）：用作备份盘的磁盘；电池(Battery)：系统...
