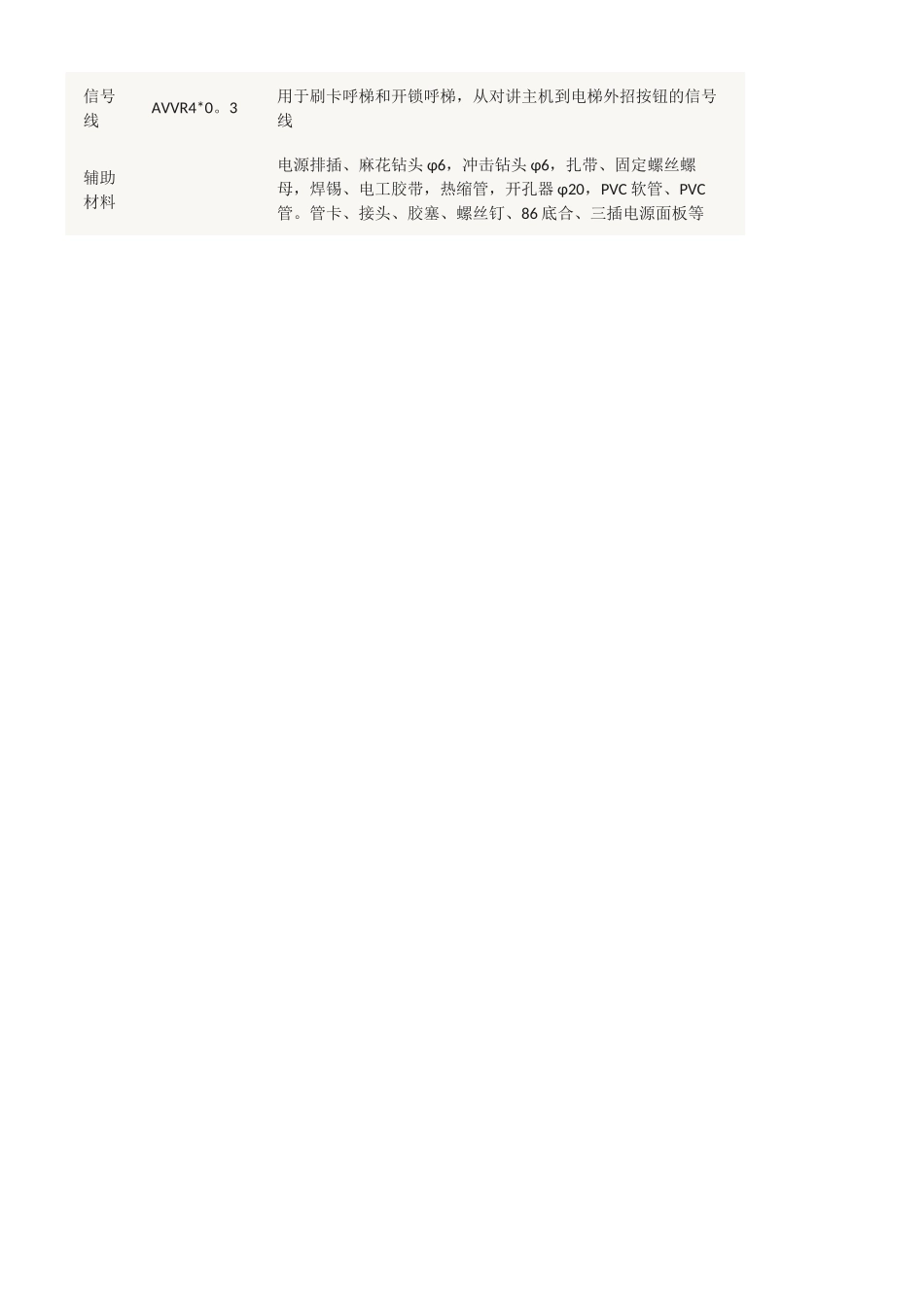

电梯门禁 梯控系统施工工艺法律规范书CPU 卡电梯门禁 梯控系统施工工艺法律规范书（1)电梯门禁控制器安装在轿顶护栏上，必须 4 个螺丝均固定牢固,不能有松动，注意弹簧垫片不能漏!（2）纯玻璃电容触摸电梯 IC 卡读卡器安装及固定，读卡器安装在电梯面板上,开孔尺寸 88*55，读卡头固定必须牢固及水平,不能有松动，注意安装框螺丝不能拧太紧防止碎!（3）线路敷设,轿顶 ID 卡电梯控制器到操作面板的信号线必须套波纹管且要固定扎紧，与电梯按钮接驳线头必须焊接并套热缩管，按钮线必须分股整齐扎好。(需要采纳多奥定制的 AVVR24*0.12专用线材）（4）控制开关线：从电梯轿箱内检修小门处布 1 根 2 芯线到 IC 卡电梯控制箱，用于安装 IC 卡电梯控制系统开/关的切换开关,建议使用 AVVR2＊0。3 专用线材。（多奥已提供并做好了两端接线）(5） 读卡器线：从电梯轿箱按键操纵板 COP 板开孔处布线（多奥公司已提供）到电梯轿顶的 CPU卡电梯控制箱，用于 IC 卡电梯控制系统与电梯 CPU 卡读卡器的数据连接。(6） 以上 3—5 点的线缆敷设均需注意线览的套管包扎及检查线缆与电梯伸缩门间是否存在有刮碰现象，以免电梯门被刮花或线缆磨坏。（7) 联网通讯线：从 IC 卡电梯控制箱布线到管理电脑处，用于电脑与 IC 卡电梯控制系统的数据连接。该项布线需注意布线方法：采纳 RS485 总线通讯方式，控制箱与控制箱采纳串联方式即手拉手方式）连接，再通过 485 总线与电脑连接。线材采纳:RVVP2＊0。75 线材，需要套 PVC 管的部分必须套管并固定,各个单元要拉一条 485 总线到管理中心。（TCP/IP 联网方式则直接通过交换机)(8)楼层信号采集器与 IC 卡电梯控制器的通讯线除走弱电槽部分，其他外露部分需要套 PVC 管，线材采纳：RVVP2＊0。75（9)楼层信号采集器供电线需要套 PVC 管,线材采纳：RVV3＊1.0.（10）以上线缆需要做好线缆标识，线头接驳全部采纳焊接.具体线材说明如下：名称型号用途信号线AVVR2*0.3每层每户对讲分机到弱电井楼层信号采集器信号线通讯线d：40439 9DF7 鷷34634 874A 蝊 zoRVVP2＊0。75轿顶电梯控制器到管理中心电脑 485 通讯用,弱电井楼层信号采集器到轿顶电梯控制器 485 通讯用信号线AVVR24*0.12轿顶电梯控制器到电梯控制盘控制线电源线RVV3＊1.0弱电井楼层信号采集器供电用信号线AVVR4*0。3用于刷卡呼梯和开锁呼梯，从对讲主机到电梯外招按钮的信号线辅助材料电源排插、麻花钻头 φ6，冲击钻头 φ6，扎带、固定螺丝螺母，焊锡、电工胶带，热缩管，开孔器 φ20，PVC 软管、PVC管。管卡、接头、胶塞、螺丝钉、86 底合、三插电源面板等
