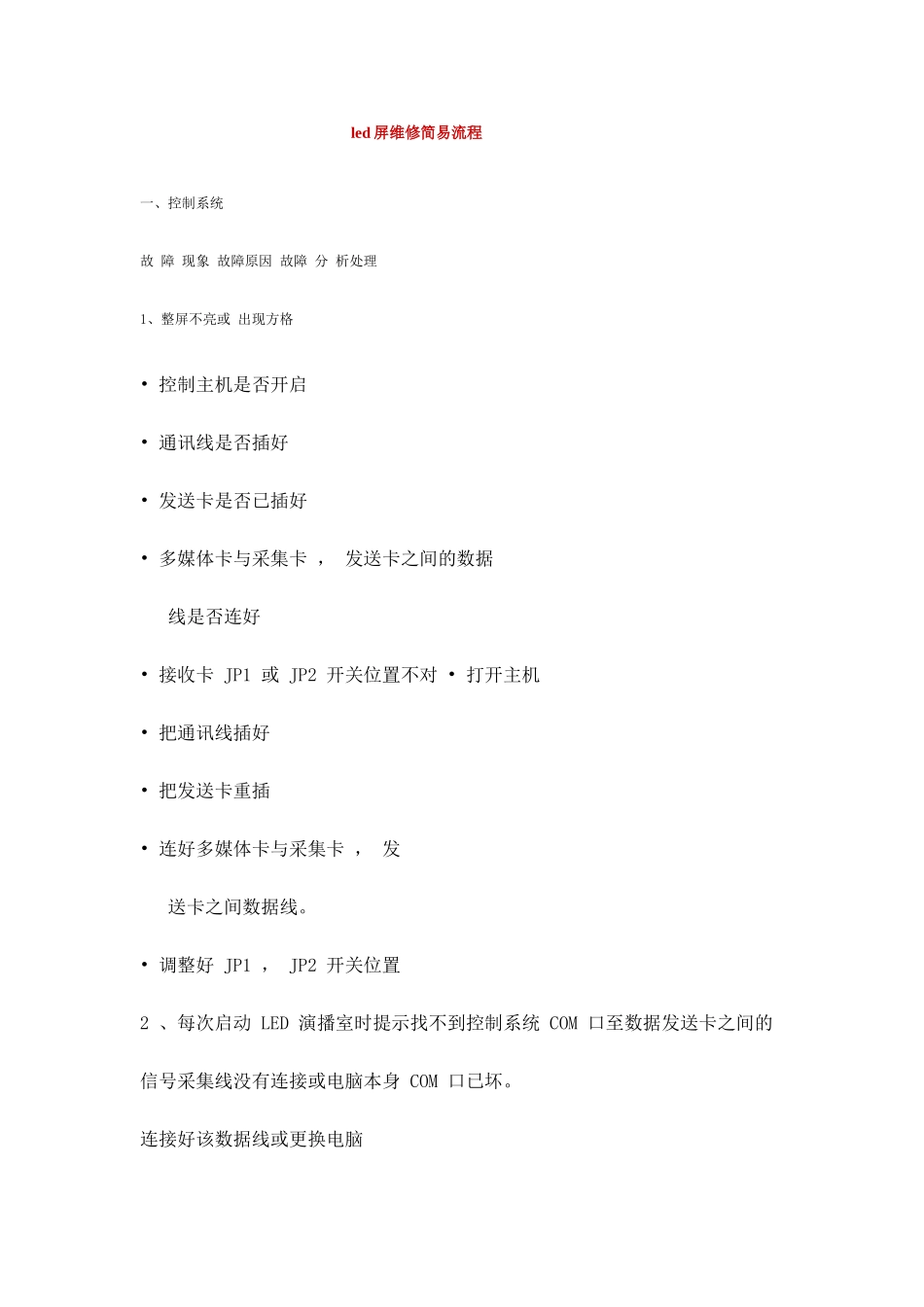

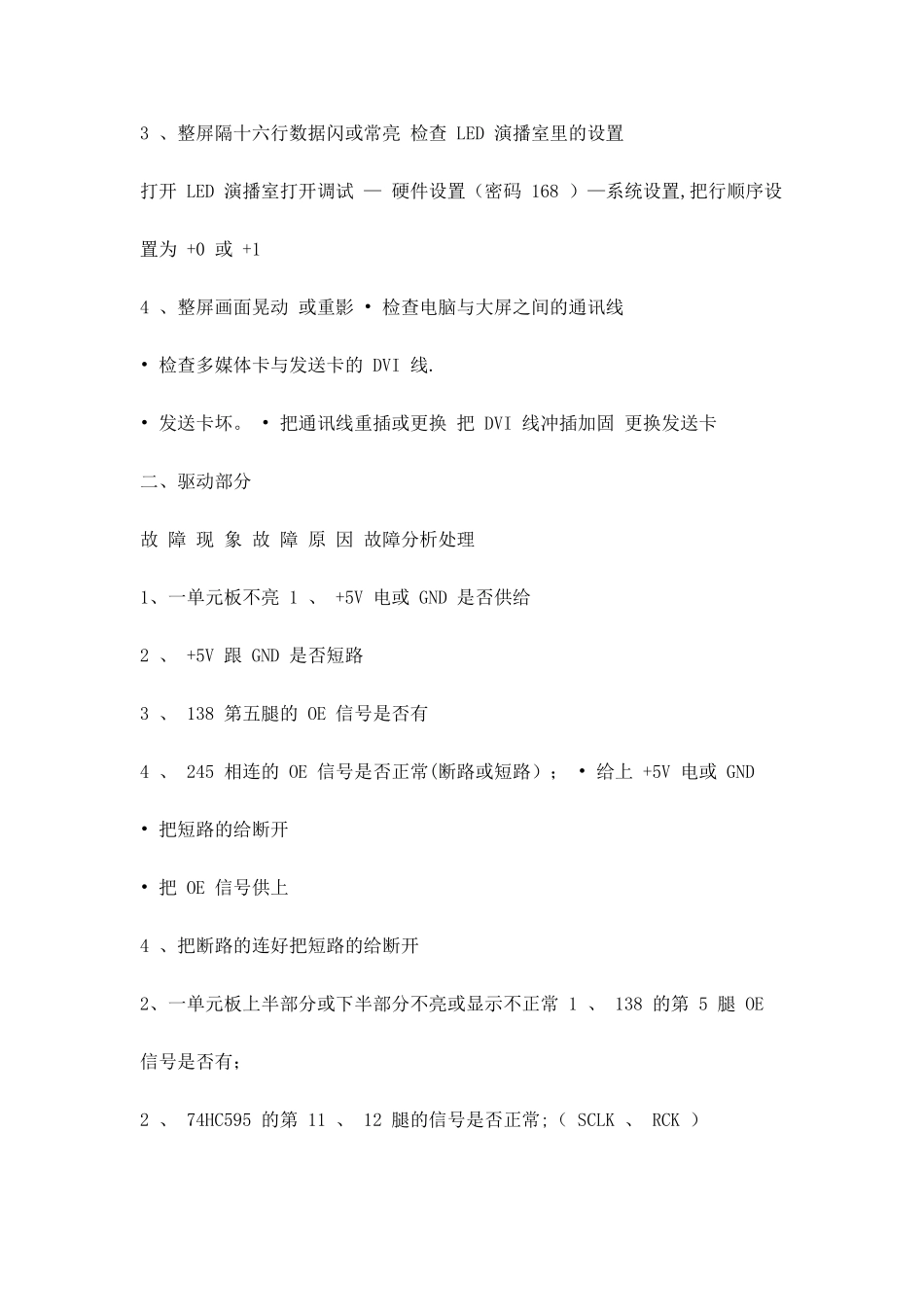

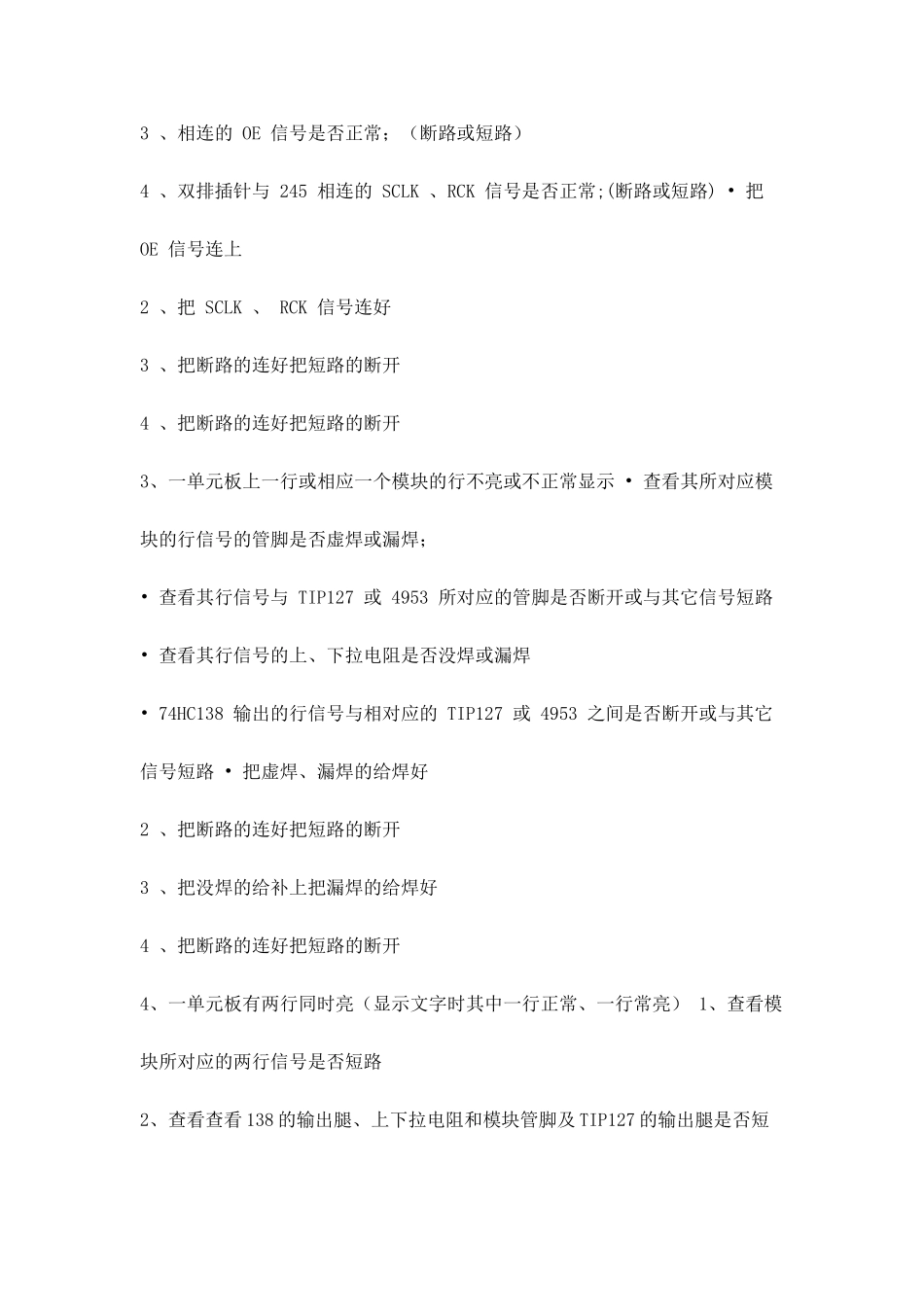

led 屏维修简易流程一、控制系统 故 障 现象 故障原因 故障 分 析处理 1、整屏不亮或 出现方格 • 控制主机是否开启• 通讯线是否插好• 发送卡是否已插好• 多媒体卡与采集卡 ， 发送卡之间的数据 线是否连好• 接收卡 JP1 或 JP2 开关位置不对 • 打开主机• 把通讯线插好• 把发送卡重插• 连好多媒体卡与采集卡 ， 发 送卡之间数据线。• 调整好 JP1 ， JP2 开关位置 2 、每次启动 LED 演播室时提示找不到控制系统 COM 口至数据发送卡之间的信号采集线没有连接或电脑本身 COM 口已坏。 连接好该数据线或更换电脑 3 、整屏隔十六行数据闪或常亮 检查 LED 演播室里的设置 打开 LED 演播室打开调试 — 硬件设置（密码 168 ）—系统设置,把行顺序设置为 +0 或 +1 4 、整屏画面晃动 或重影 • 检查电脑与大屏之间的通讯线• 检查多媒体卡与发送卡的 DVI 线.• 发送卡坏。 • 把通讯线重插或更换 把 DVI 线冲插加固 更换发送卡 二、驱动部分 故 障 现 象 故 障 原 因 故障分析处理 1、一单元板不亮 1 、 +5V 电或 GND 是否供给2 、 +5V 跟 GND 是否短路3 、 138 第五腿的 OE 信号是否有4 、 245 相连的 OE 信号是否正常(断路或短路）； • 给上 +5V 电或 GND• 把短路的给断开• 把 OE 信号供上4 、把断路的连好把短路的给断开 2、一单元板上半部分或下半部分不亮或显示不正常 1 、 138 的第 5 腿 OE 信号是否有；2 、 74HC595 的第 11 、 12 腿的信号是否正常;（ SCLK 、 RCK ）3 、相连的 OE 信号是否正常；（断路或短路）4 、双排插针与 245 相连的 SCLK 、RCK 信号是否正常;(断路或短路) • 把 OE 信号连上2 、把 SCLK 、 RCK 信号连好 3 、把断路的连好把短路的断开4 、把断路的连好把短路的断开 3、一单元板上一行或相应一个模块的行不亮或不正常显示 • 查看其所对应模块的行信号的管脚是否虚焊或漏焊；• 查看其行信号与 TIP127 或 4953 所对应的管脚是否断开或与其它信号短路• 查看其行信号的上、下拉电阻是否没焊或漏焊• 74HC138 输出的行信号与相对应的 TIP127 或 4953 之间是否断开或与其它信号短路 • 把虚焊、漏焊的给焊好2 、把断路的连好把短路的断开 3 、把没焊的给补上把漏焊的给焊好4 、把断路的连好把短路的断开 4、一单元板有两行同...
