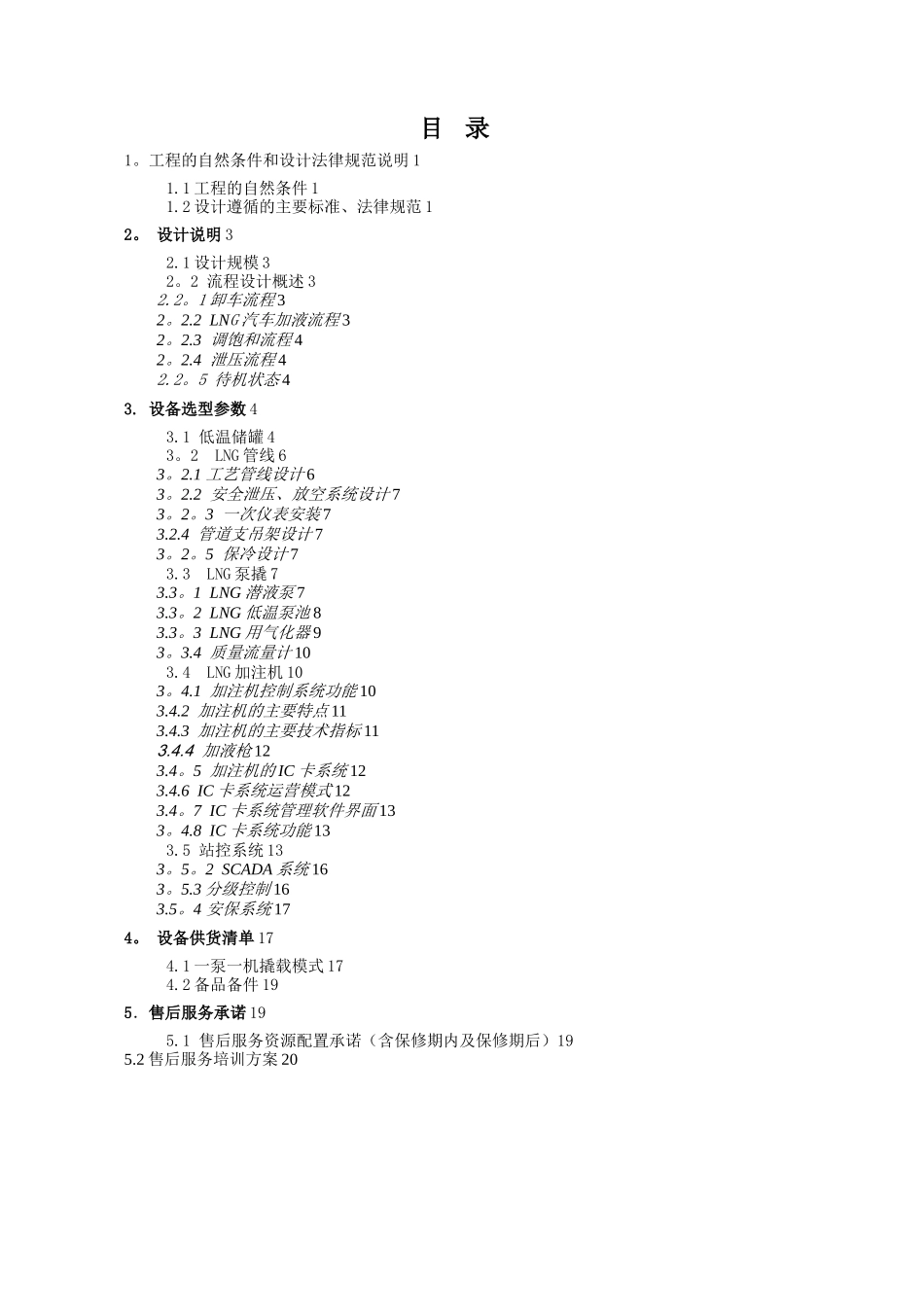

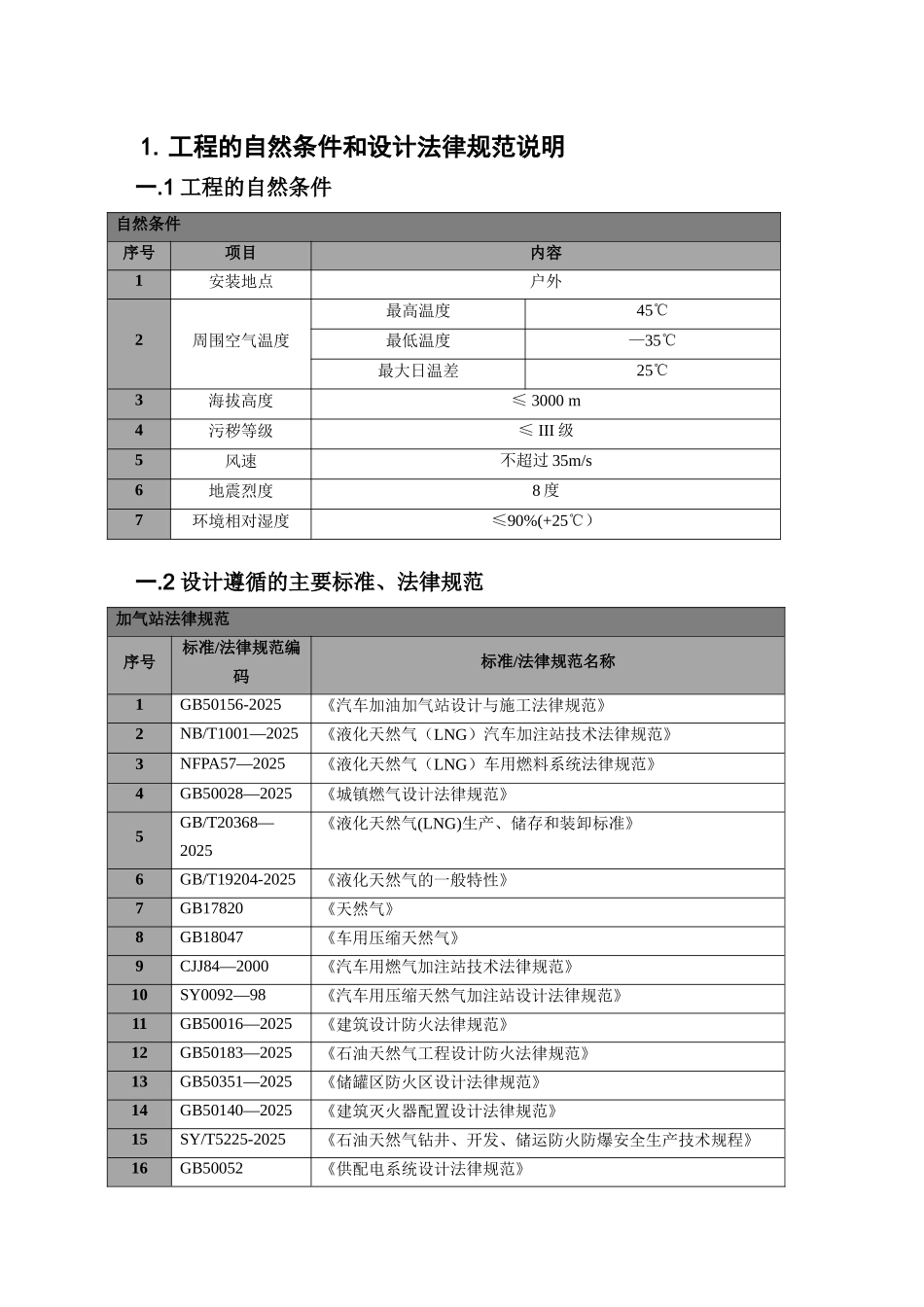

诸城奥扬深冷科技有限公司 合同编号：xxxxxXxx LNG 加气站一泵一机技术协议 甲方（购置方）： xxx乙方（供货方）： 诸城奥扬深冷科技有限公司时间： 2025 年 xx 月 xx 日地点： 诸城市北外环西首目 录1。工程的自然条件和设计法律规范说明 11.1 工程的自然条件 11.2 设计遵循的主要标准、法律规范 12。 设计说明 32.1 设计规模 32。2 流程设计概述 32.2。1 卸车流程 32。2.2 LNG 汽车加液流程 32。2.3 调饱和流程 42。2.4 泄压流程 42.2。5 待机状态 43. 设备选型参数 43.1 低温储罐 43。2 LNG 管线 63。2.1 工艺管线设计 63。2.2 安全泄压、放空系统设计 73。2。3 一次仪表安装 73.2.4 管道支吊架设计 73。2。5 保冷设计 73.3 LNG 泵撬 73.3。1 LNG 潜液泵 73.3。2 LNG 低温泵池 83.3。3 LNG 用气化器 93。3.4 质量流量计 103.4 LNG 加注机 103。4.1 加注机控制系统功能 103.4.2 加注机的主要特点 113.4.3 加注机的主要技术指标 113.4.4 加液枪 123.4。5 加注机的 IC 卡系统 123.4.6 IC 卡系统运营模式 123.4。7 IC 卡系统管理软件界面 133。4.8 IC 卡系统功能 133.5 站控系统 133。5。2 SCADA 系统 163。5.3 分级控制 163.5。4 安保系统 174。 设备供货清单 174.1 一泵一机撬载模式 174.2 备品备件 195．售后服务承诺 195.1 售后服务资源配置承诺（含保修期内及保修期后）195.2 售后服务培训方案 201.工程的自然条件和设计法律规范说明一.1 工程的自然条件自然条件序号项目内容1安装地点户外2周围空气温度最高温度45℃最低温度—35℃最大日温差25℃3海拔高度≤ 3000 m4污秽等级≤ III 级5风速不超过 35m/s6地震烈度8 度7环境相对湿度≤90%(+25℃）一.2 设计遵循的主要标准、法律规范加气站法律规范序号标准/法律规范编码标准/法律规范名称1GB50156-2025《汽车加油加气站设计与施工法律规范》2NB/T1001—2025《液化天然气（LNG）汽车加注站技术法律规范》3NFPA57—2025《液化天然气（LNG）车用燃料系统法律规范》4GB50028—2025《城镇燃气设计法律规范》5GB/T20368—2025《液化天然气(LNG)生产、储存和装卸标准》6GB/T19204-2025《液化天然气的一般特性》7GB17820《天然气》8GB18047《车用压缩天然气》9CJJ84—2000《汽车用燃气加注站技术法律规范》10SY0092—98《汽车用压缩天然气加注站设计法律规范》11GB50016—2025...
