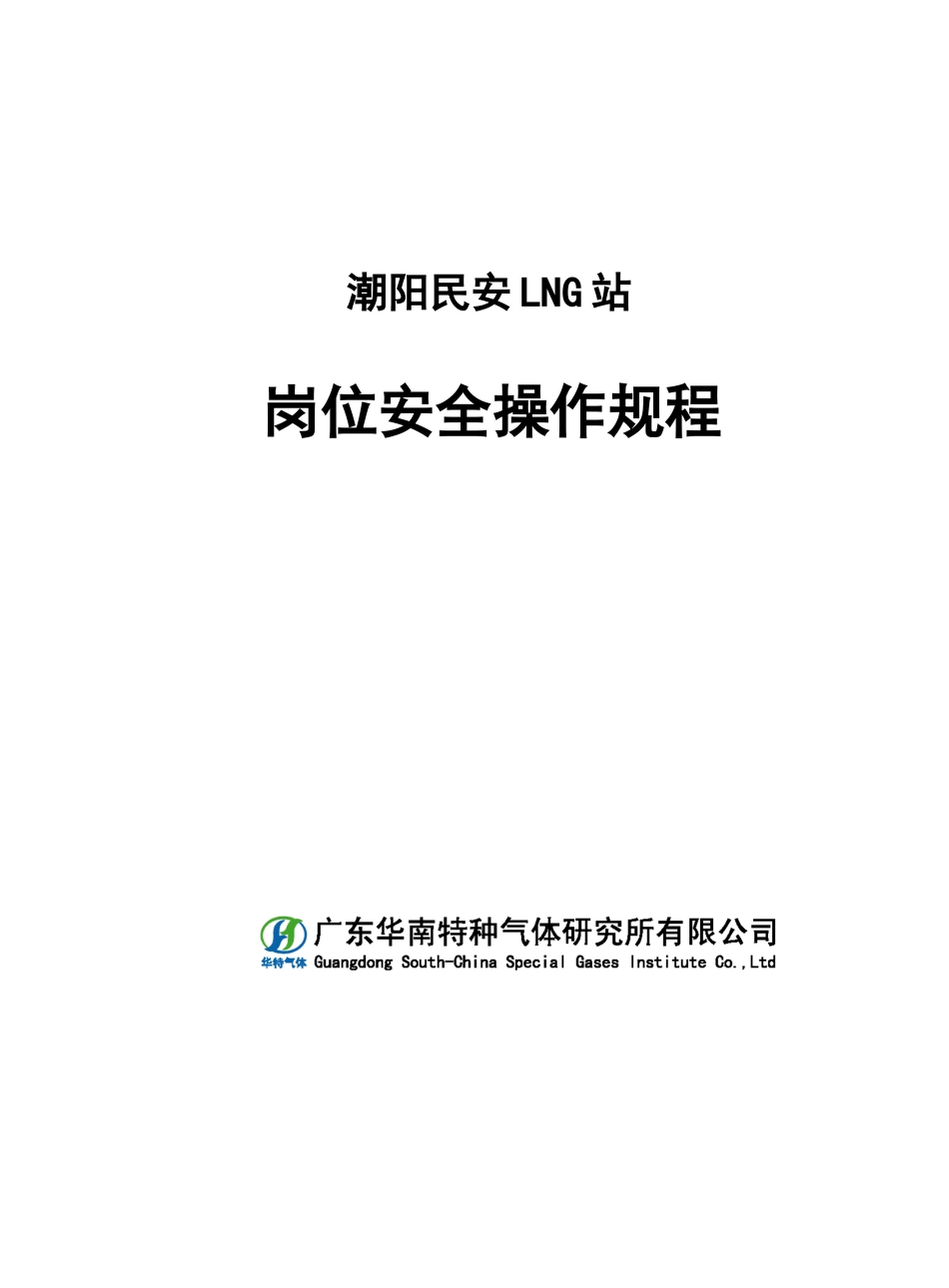

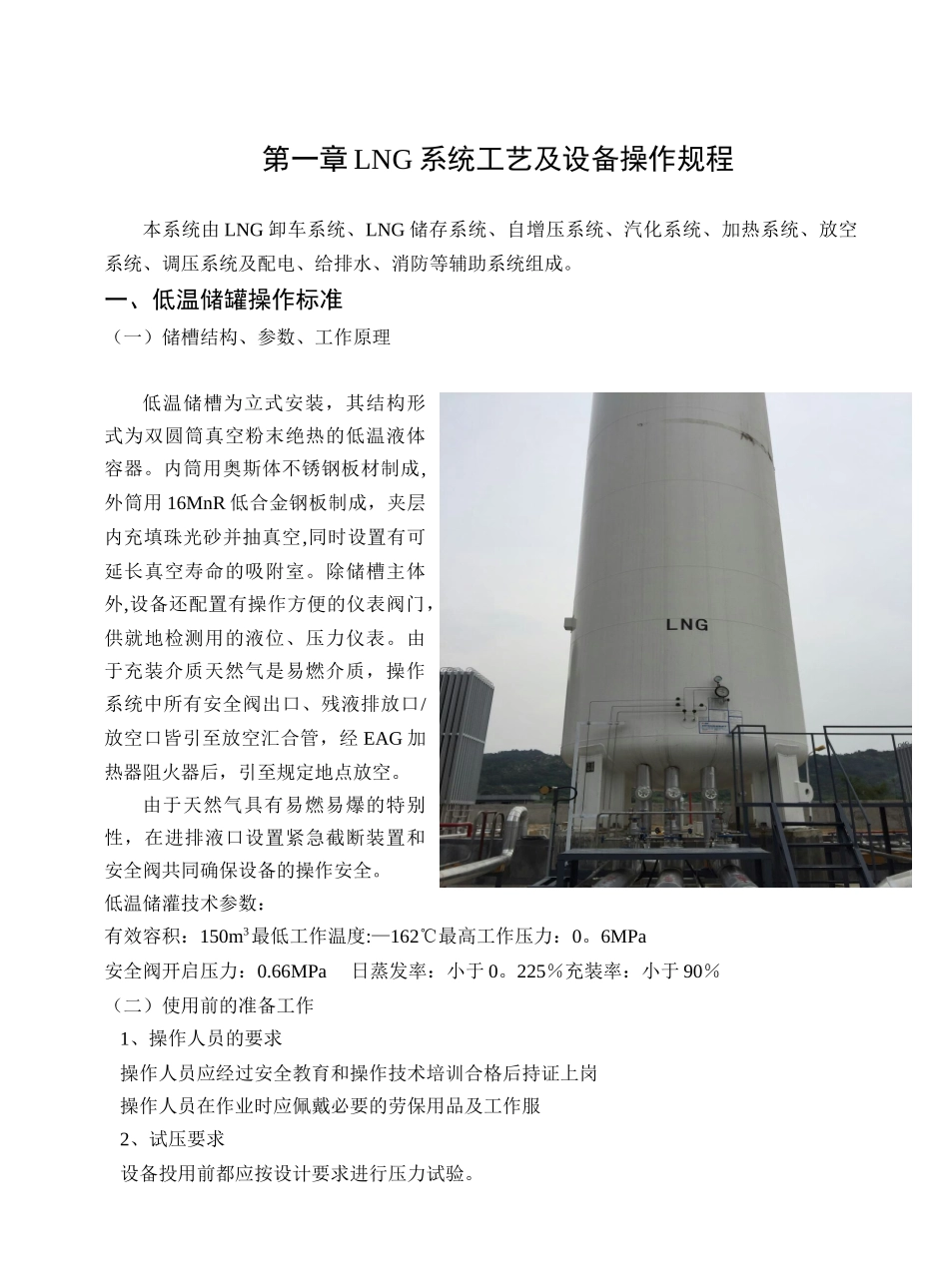

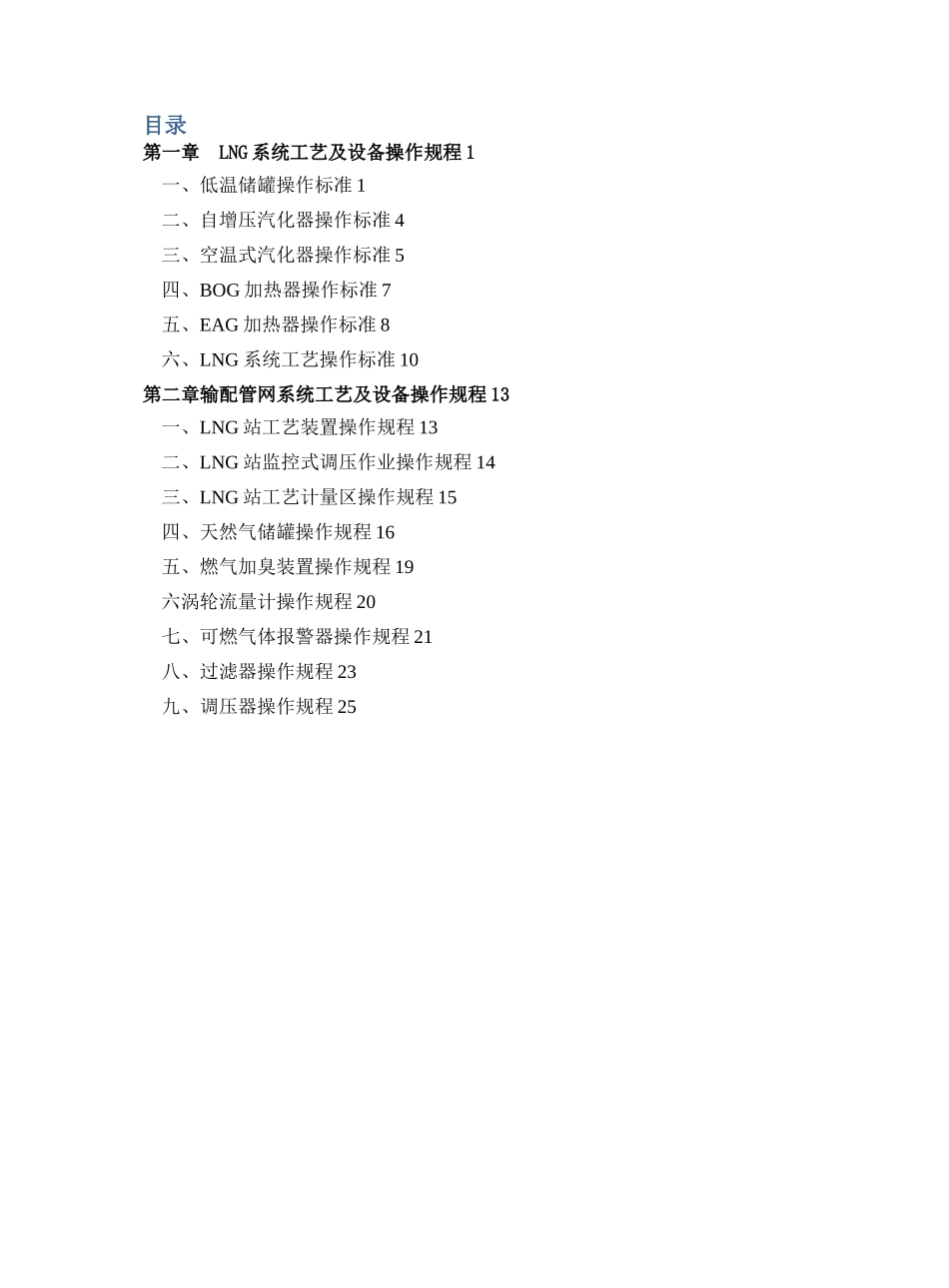

潮阳民安 LNG 站岗位安全操作规程目录第一章 LNG 系统工艺及设备操作规程 1一、低温储罐操作标准 1二、自增压汽化器操作标准 4三、空温式汽化器操作标准 5四、BOG 加热器操作标准 7五、EAG 加热器操作标准 8六、LNG 系统工艺操作标准 10第二章输配管网系统工艺及设备操作规程 13一、LNG 站工艺装置操作规程 13二、LNG 站监控式调压作业操作规程 14三、LNG 站工艺计量区操作规程 15四、天然气储罐操作规程 16五、燃气加臭装置操作规程 19六涡轮流量计操作规程 20七、可燃气体报警器操作规程 21八、过滤器操作规程 23九、调压器操作规程 25第一章 LNG 系统工艺及设备操作规程本系统由 LNG 卸车系统、LNG 储存系统、自增压系统、汽化系统、加热系统、放空系统、调压系统及配电、给排水、消防等辅助系统组成。一、低温储罐操作标准（一）储槽结构、参数、工作原理低温储槽为立式安装，其结构形式为双圆筒真空粉末绝热的低温液体容器。内筒用奥斯体不锈钢板材制成,外筒用 16MnR 低合金钢板制成，夹层内充填珠光砂并抽真空,同时设置有可延长真空寿命的吸附室。除储槽主体外,设备还配置有操作方便的仪表阀门，供就地检测用的液位、压力仪表。由于充装介质天然气是易燃介质，操作系统中所有安全阀出口、残液排放口/放空口皆引至放空汇合管，经 EAG 加热器阻火器后，引至规定地点放空。由于天然气具有易燃易爆的特别性，在进排液口设置紧急截断装置和安全阀共同确保设备的操作安全。低温储灌技术参数：有效容积：150m3最低工作温度:—162℃最高工作压力：0。6MPa安全阀开启压力：0.66MPa 日蒸发率：小于 0。225％充装率：小于 90％（二）使用前的准备工作1、操作人员的要求操作人员应经过安全教育和操作技术培训合格后持证上岗操作人员在作业时应佩戴必要的劳保用品及工作服2、试压要求设备投用前都应按设计要求进行压力试验。试压气体应为干燥氮气，其含氧量不大于 3%，水分露点不大于—25℃，且不得有油污。3、吹除置换要求吹除置换是保证设备正式充装液体安全的保证措施,应先用含氧量不大于 3％的氮气吹除，同时保证无油污，水分露点不大于—250C。然后再用 LNG 置换至液体纯度为至,方可允许充装液体。4、预冷：试压合格后,需用液氮进行预冷，以确保设备的低温运行可靠性。（三)操作程序1、充液操作充液前排除储罐内氮气，并用气态天然气置换。压力表、液位及仪表处于工作状态，安全阀、减压阀处于工作状态。...
