M1432型万能外圆控制磨床电气控制系统设计

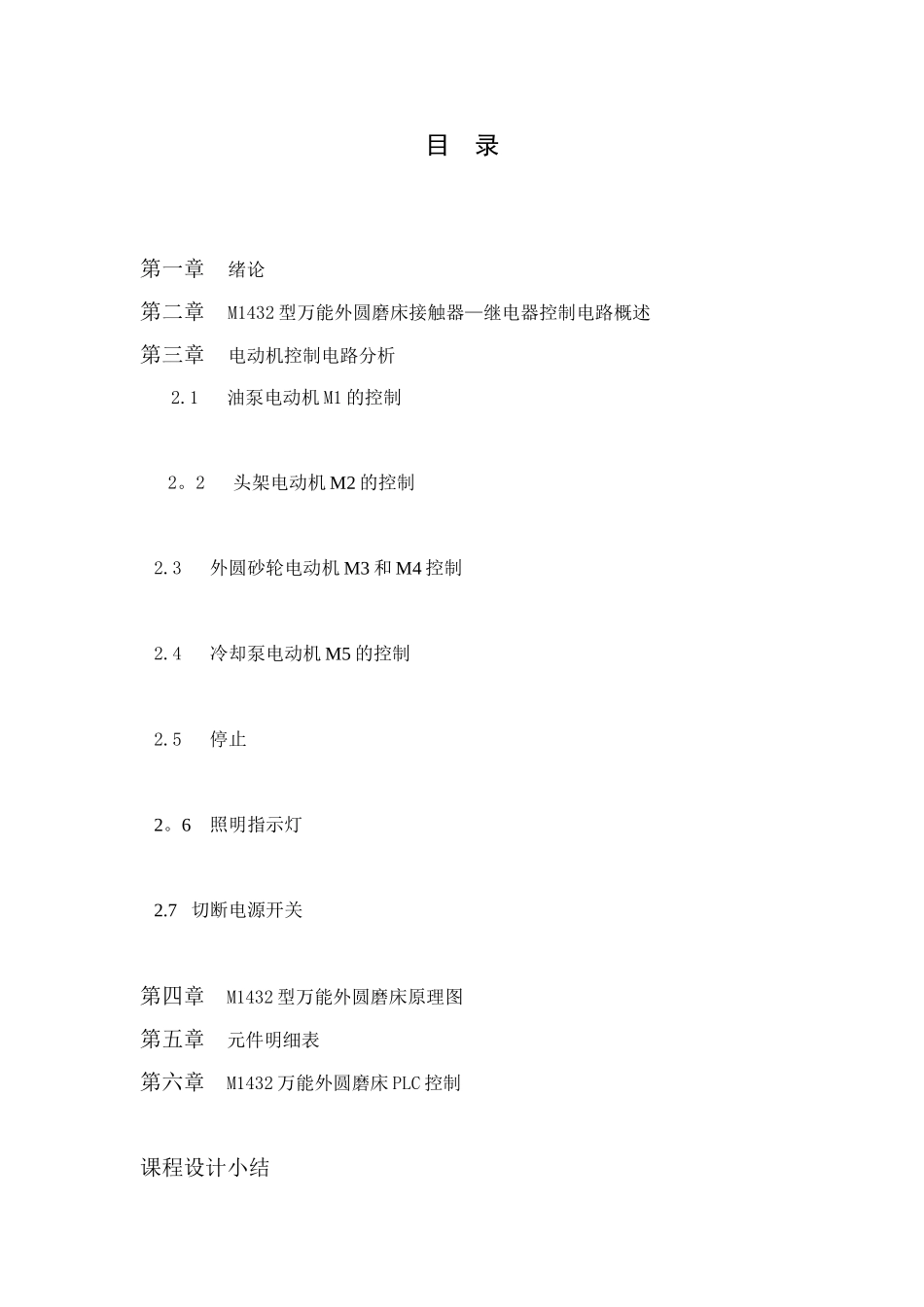

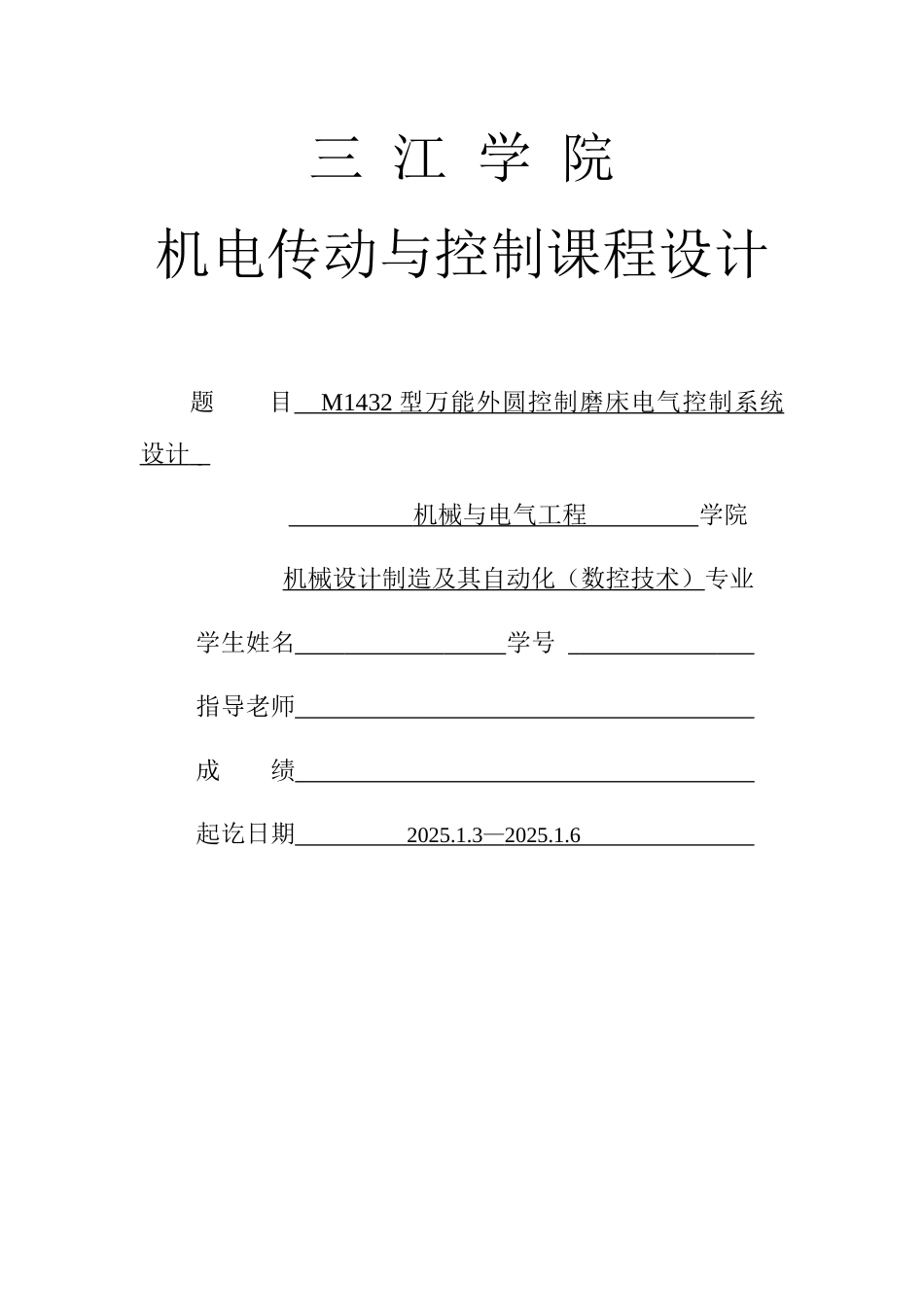

三 江 学 院机电传动与控制课程设计题 目 M1432 型万能外圆控制磨床电气控制系统 设计 机械与电气工程 学院机械设计制造及其自动化（数控技术）专业学生姓名 学号 指导老师 成 绩 起讫日期 2025.1.3 — 2025.1.6 目 录第一章 绪论第二章 M1432 型万能外圆磨床接触器—继电器控制电路概述第三章 电动机控制电路分析 2.1 油泵电动机 M1 的控制 2。2 头架电动机 M2 的控制 2.3 外圆砂轮电动机 M3 和 M4 控制 2.4 冷却泵电动机 M5 的控制 2.5 停止 2。6 照明指示灯 2.7 切断电源开关第四章 M1432 型万能外圆磨床原理图第五章 元件明细表第六章 M1432 万能外圆磨床 PLC 控制课程设计小结参考文献一、绪论 1。 M1432 型万能外圆磨床用于磨削圆柱形和圆锥形零件的外圆和内孔。 2. 机床的外磨砂轮、内磨砂轮、工件、油泵及冷却，均以单独的电机驱动。 3. 机床的工作台纵向运动，可由液压驱动，也可用手轮摇动. 4。 砂轮架横向快速进退由液压驱动，其进给运动由手轮机构实现。 5。 M1432 型万能外圆磨床可以用来加工外圆柱面及外圆锥面，利用磨床上配备的内圆磨具还可以磨削内圆柱面和内圆锥面，也能磨削阶梯轴的轴肩和端平面.此电路采纳五台电动机拖动工作。M1432 型万能外圆磨床由床身、工件头架、工作台、内圆磨具、砂轮架、结尾、控制箱等部件组成。6。 使学生了解熟练掌握 M1432 型万能外圆磨床安装接线、分析原理、及检修电路故障，机床的主要结构及运动形式,分析机床对电气线路的主要要求，机床接触器一继电器控制电路概述,机床的 PLC 控制方案，M1432 万能外圆磨床的 PLC 程序编制，PLC 电气控制系统电器元件的选择7.型号意义：M:磨床 1：外圆 4：万能 32:磨削直径 320mm 8。 M1432 型万能外圆磨床可用于工件的外圆锥面，内圆柱面，内圆柱面，内圆锥面和阶台端面及磨削平面等。二、M1432 型万能外圆磨床接触器-继电器控制电路概述 M1432 型万能外圆磨床接触器—继电器控制电路原理图如图 1-1 所示。如图1—1 可以看出，M1432 型万能外圆磨床由五台电动机拖动，即油泵电动机M1，头架电动机 M2,内圆砂轮电动机 M3,外圆砂轮电动机 M4 和冷却电动机M5.从控制电路来看,M1432 型万能外圆磨床只有在油泵电动机 M1 启动运转后，即电路图 13 区中接触器 KM1 的常开触点闭合后，其他的电动机才能启动运行.在控制电路中，SB1 为机床的总停止按钮;SB2 ...
