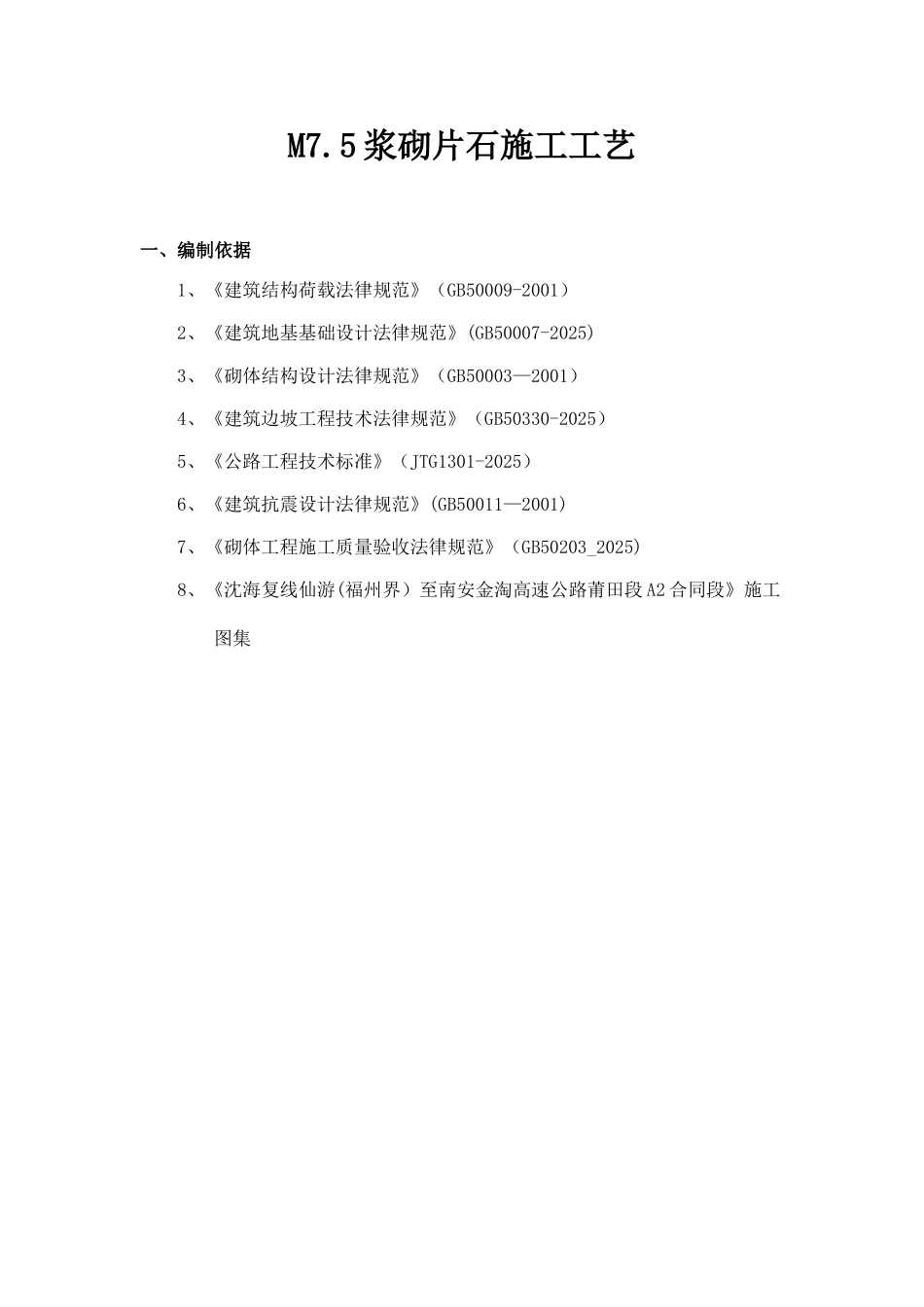

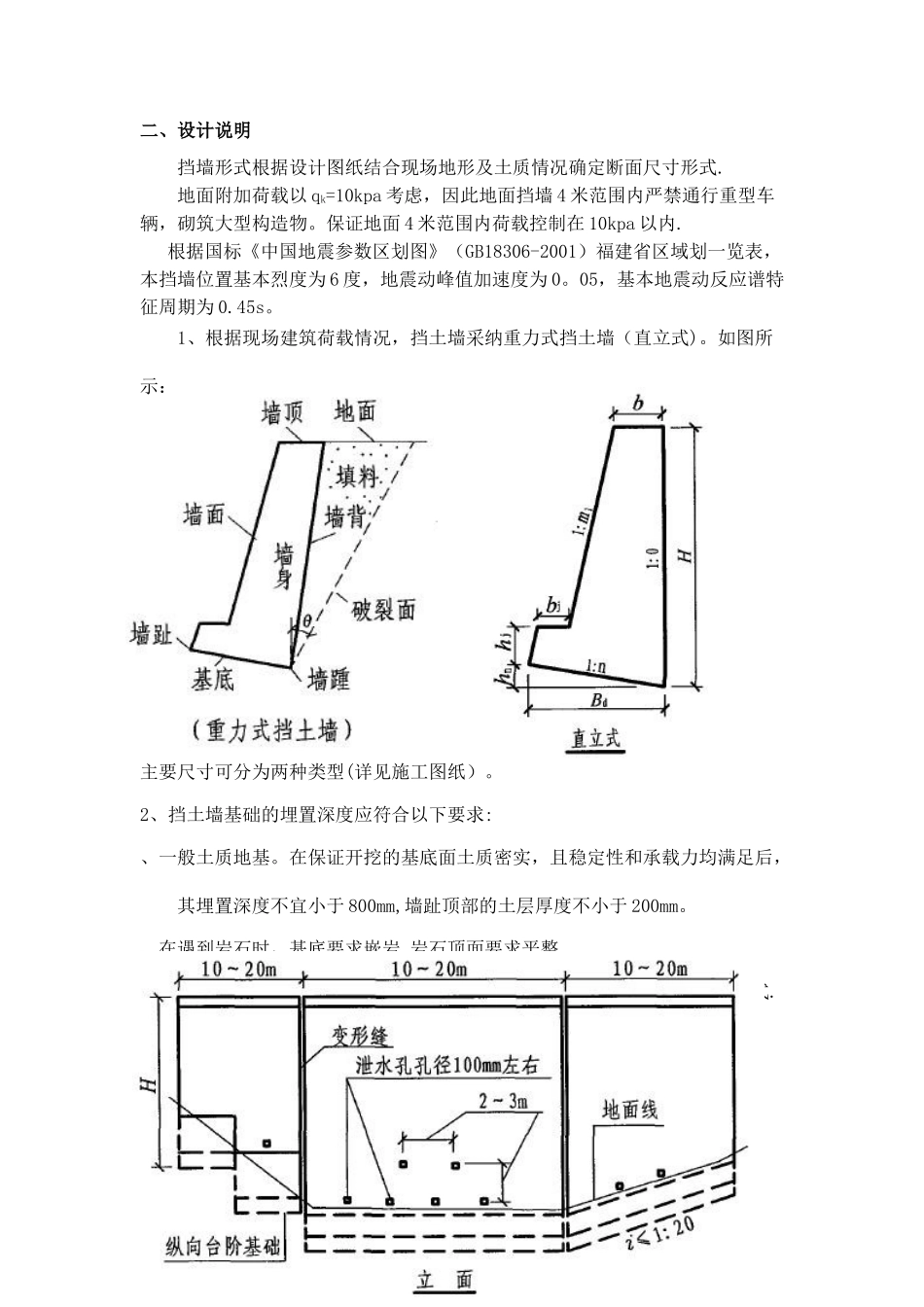

M7。5浆砌片石技术交底编号:001M7.5 浆砌片石施工工艺一、编制依据1、《建筑结构荷载法律规范》（GB50009-2001）2、《建筑地基基础设计法律规范》(GB50007-2025)3、《砌体结构设计法律规范》（GB50003—2001）4、《建筑边坡工程技术法律规范》（GB50330-2025）5、《公路工程技术标准》（JTG1301-2025）6、《建筑抗震设计法律规范》(GB50011—2001)7、《砌体工程施工质量验收法律规范》（GB50203_2025)8、《沈海复线仙游(福州界）至南安金淘高速公路莆田段 A2 合同段》施工图集二、设计说明挡墙形式根据设计图纸结合现场地形及土质情况确定断面尺寸形式.地面附加荷载以 qk=10kpa 考虑，因此地面挡墙 4 米范围内严禁通行重型车辆，砌筑大型构造物。保证地面 4 米范围内荷载控制在 10kpa 以内. 根据国标《中国地震参数区划图》（GB18306-2001）福建省区域划一览表，本挡墙位置基本烈度为 6 度，地震动峰值加速度为 0。05，基本地震动反应谱特征周期为 0.45s。1、根据现场建筑荷载情况，挡土墙采纳重力式挡土墙（直立式)。如图所示：主要尺寸可分为两种类型(详见施工图纸）。2、挡土墙基础的埋置深度应符合以下要求:、一般土质地基。在保证开挖的基底面土质密实，且稳定性和承载力均满足后，其埋置深度不宜小于 800mm,墙趾顶部的土层厚度不小于 200mm。、在遇到岩石时，基底要求嵌岩,岩石顶面要求平整。、挡土墙基底纵坡 i 不宜大于 5％.当大于 5％时，应在纵向将基础做成台阶式.台阶高度不宜大于 0。5m.如图所示：3、挡墙构造和防、排水设施。、挡土墙每间隔 10~20m 应设置一道变形缝(或伸缩缝）。当墙身高度不一，墙后荷载变化较大或地基条件较差时，应采纳较小的变形缝间隔.另在地基岩性变化处，墙高突变处和与其他建（构）筑物连接处应设沉降缝.、根据现场实际情况，本挡墙设置如图所示排水系统。泄水孔孔径 100mm左右，间距 2～3m，按梅花形布置。泄水孔向外坡度为 5%，最后一排泄水孔应高出地面不小于 200mm，泄水孔应保持直通无阻。反滤层的构造与反滤包同。、变形缝宽度为 20～30mm。缝内、外、顶三边填塞沥青麻絮或塞填沥青木板,塞入深度不宜小于 200mm。4、挡土墙顶用水泥砂浆抹平，厚度 20mm。挡土墙外露面用 M10水泥砂浆勾缝。5、当在挡土墙上布置有水池(沉淀池、排污池)等可能造成渗水的设施时，必须做好防渗处理，防止渗水对挡土墙造成破坏。6、挡土墙要求材料.、用 M7。5 级水泥砂浆砌筑墙身和基础...
