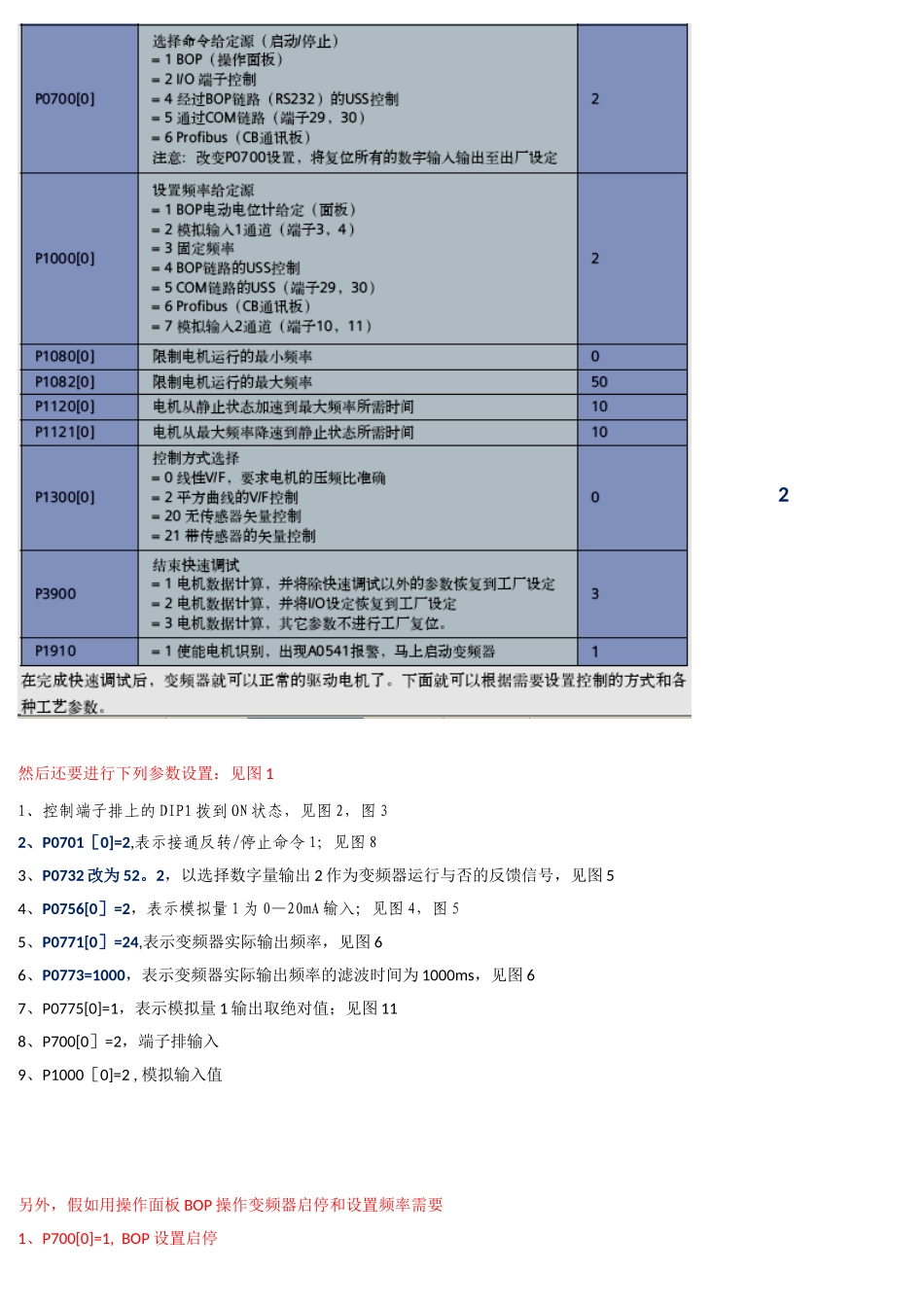

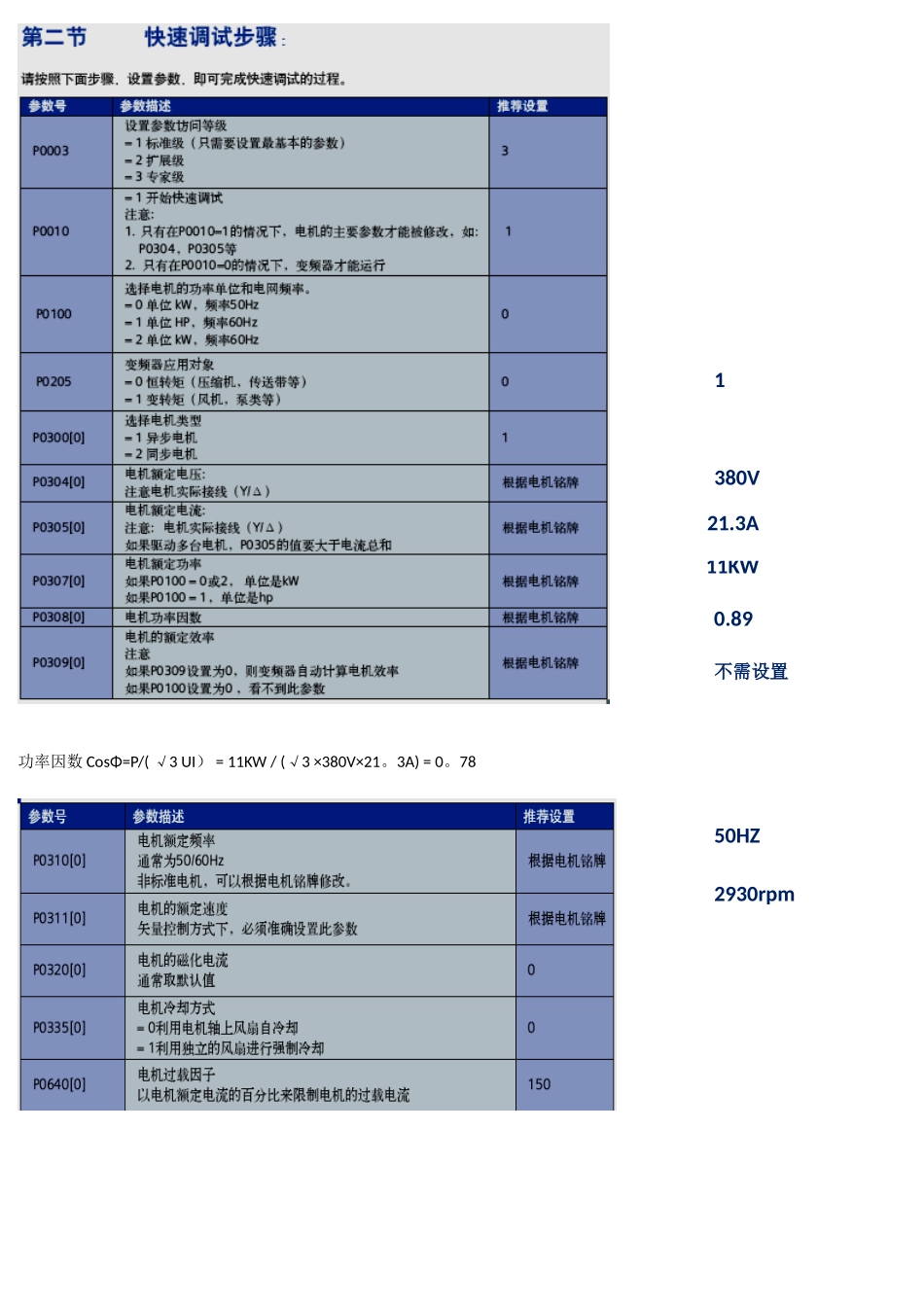

功率因数 CosΦ=P/( √3 UI） = 11KW / (√3 ×380V×21。3A) = 0。781不需设置0.8911KW21.3A380V50HZ2930rpm 然后还要进行下列参数设置：见图 11、控制端子排上的 DIP1 拨到 ON 状态，见图 2，图 32、P0701［0]=2,表示接通反转/停止命令 1；见图 83、P0732 改为 52。2，以选择数字量输出 2 作为变频器运行与否的反馈信号，见图 54、P0756[0］=2，表示模拟量 1 为 0—20mA 输入；见图 4，图 55、P0771[0］=24,表示变频器实际输出频率，见图 66、P0773=1000，表示变频器实际输出频率的滤波时间为 1000ms，见图 67、P0775[0]=1，表示模拟量 1 输出取绝对值；见图 118、P700[0］=2，端子排输入9、P1000［0]=2 , 模拟输入值另外，假如用操作面板 BOP 操作变频器启停和设置频率需要1、P700[0]=1, BOP 设置启停22、P701[0］=0 ， 禁止数字量输入（即 5 端子不起作用）3。P1000[0] =1 MOP 设定值为频率设定值同时需要变频器重新上电后，操作面板 BOP 操作变频器启停和设置频率功能可用图 1图 2频率设定 图 4复位 图 10启动 图 7频率输出 图 6故障输出 图 5运行 图 5P0756[0]=2P0771[0]=24P0732=52.2黄色字体参数为默认值，无须修改。图 3图 4图 5图 6图 7图 8图 9图 8 中 P0701=1，的含义是：当数字输入 1（5 端子）和公共端（9 端子）连通时，电机正转；当数字输入 1（5 端子）和公共端（9 端子）断开时，电机停止。图 9 中 P0702=12，的含义是:当数字输入 1（5 端子）和公共端（9 端子）连通时，同时当数字输入 2（6 端子）和公共端(9 端子）也连通时，电机跟仅当数字输入 1（5 端子）和公共端（9 端子)连通时电机的转向方向相反。图 10图 11
