mazake操作面板-操作面板功能键的介绍

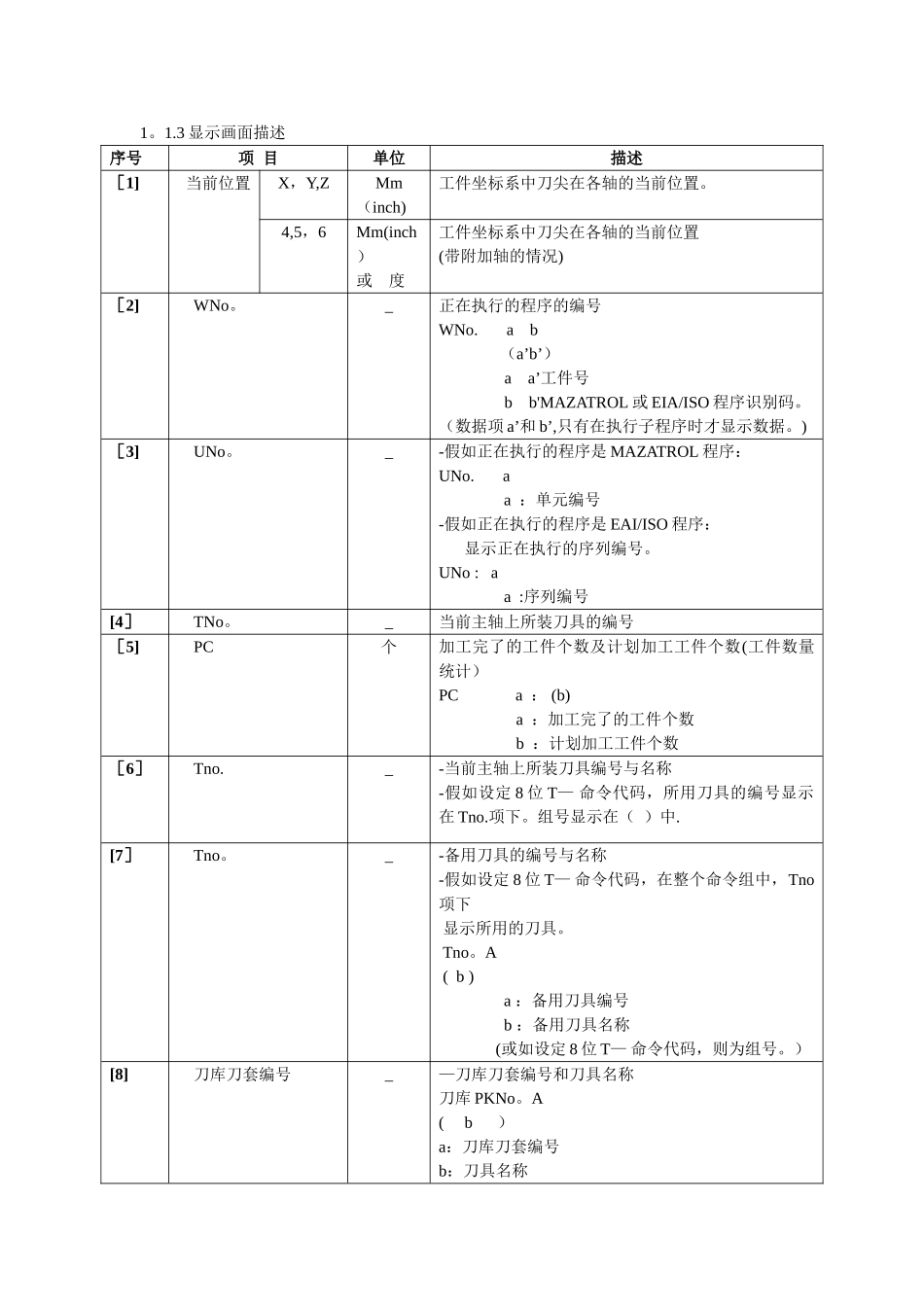

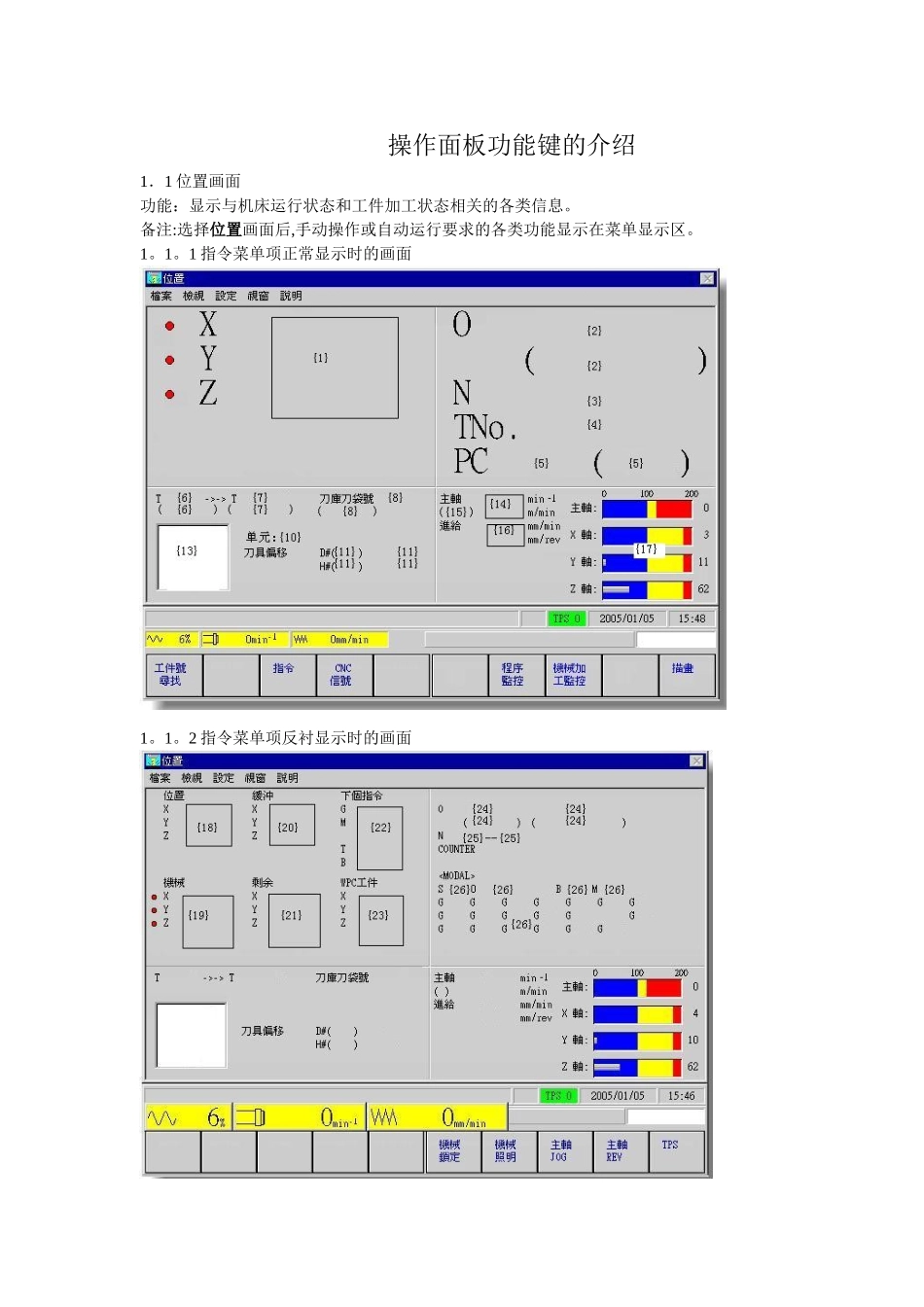

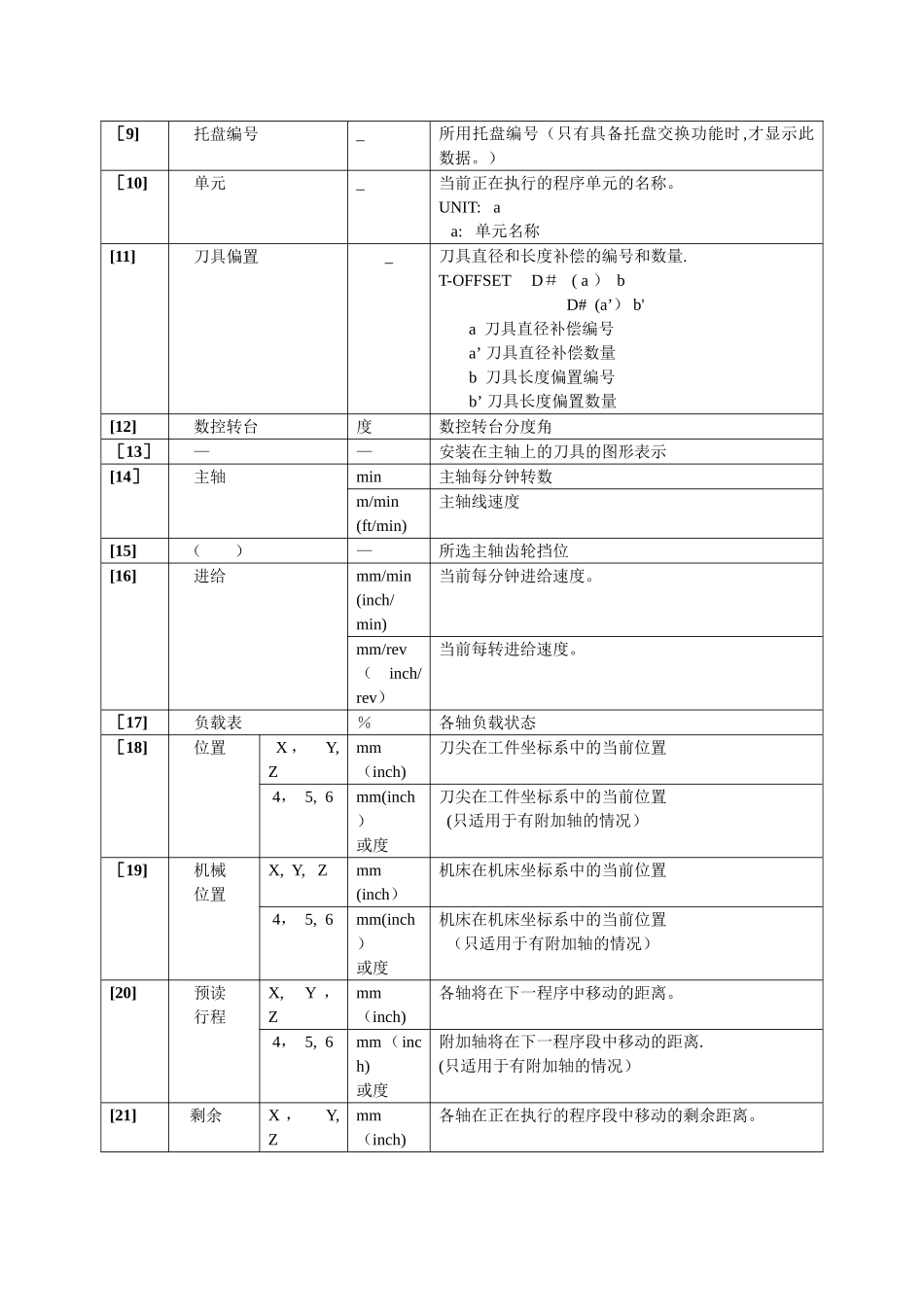

操作面板功能键的介绍1．1 位置画面功能：显示与机床运行状态和工件加工状态相关的各类信息。备注:选择位置画面后,手动操作或自动运行要求的各类功能显示在菜单显示区。1。1。1 指令菜单项正常显示时的画面1。1。2 指令菜单项反衬显示时的画面1。1.3 显示画面描述序号 项 目单位描述［1]当前位置X，Y,ZMm（inch)工件坐标系中刀尖在各轴的当前位置。4,5，6Mm(inch）或 度工件坐标系中刀尖在各轴的当前位置(带附加轴的情况)［2]WNo。_正在执行的程序的编号WNo. a b（a’b’） a a’工件号 b b'MAZATROL 或 EIA/ISO 程序识别码。（数据项 a’和 b’,只有在执行子程序时才显示数据。)［3]UNo。_-假如正在执行的程序是 MAZATROL 程序：UNo. a a ：单元编号-假如正在执行的程序是 EAI/ISO 程序：显示正在执行的序列编号。UNo : a a :序列编号[4］TNo。_当前主轴上所装刀具的编号［5]PC个加工完了的工件个数及计划加工工件个数(工件数量统计）PC a ： (b) a ：加工完了的工件个数 b ：计划加工工件个数［6］Tno._-当前主轴上所装刀具编号与名称-假如设定 8 位 T— 命令代码，所用刀具的编号显示在 Tno.项下。组号显示在（ ）中.[7］Tno。_-备用刀具的编号与名称-假如设定 8 位 T— 命令代码，在整个命令组中，Tno项下 显示所用的刀具。 Tno。A ( b ) a ：备用刀具编号 b ：备用刀具名称 (或如设定 8 位 T— 命令代码，则为组号。）[8]刀库刀套编号_—刀库刀套编号和刀具名称刀库 PKNo。A( b ）a：刀库刀套编号b：刀具名称［9]托盘编号_所用托盘编号（只有具备托盘交换功能时,才显示此数据。）［10]单元_当前正在执行的程序单元的名称。UNIT: a a: 单元名称[11]刀具偏置_刀具直径和长度补偿的编号和数量.T-OFFSET D＃ ( a ） bD# (a’） b'a 刀具直径补偿编号a’ 刀具直径补偿数量b 刀具长度偏置编号b’ 刀具长度偏置数量[12]数控转台度数控转台分度角［13］——安装在主轴上的刀具的图形表示[14］主轴min主轴每分钟转数m/min(ft/min)主轴线速度[15] （ ）—所选主轴齿轮挡位[16]进给mm/min(inch/min)当前每分钟进给速度。mm/rev（inch/rev）当前每转进给速度。［17]负载表％各轴负载状态［18]位置 X ， Y, Zmm（inch)刀尖在工件坐标系中的当前位置 4， 5, 6mm(inch）或度刀尖在工件坐标系中的当前位置 (只适用于有附加轴的情况）［19]机械位置X, Y, Zmm(inch）...
