NJP3.0-配电自动化系统及配电管理系统

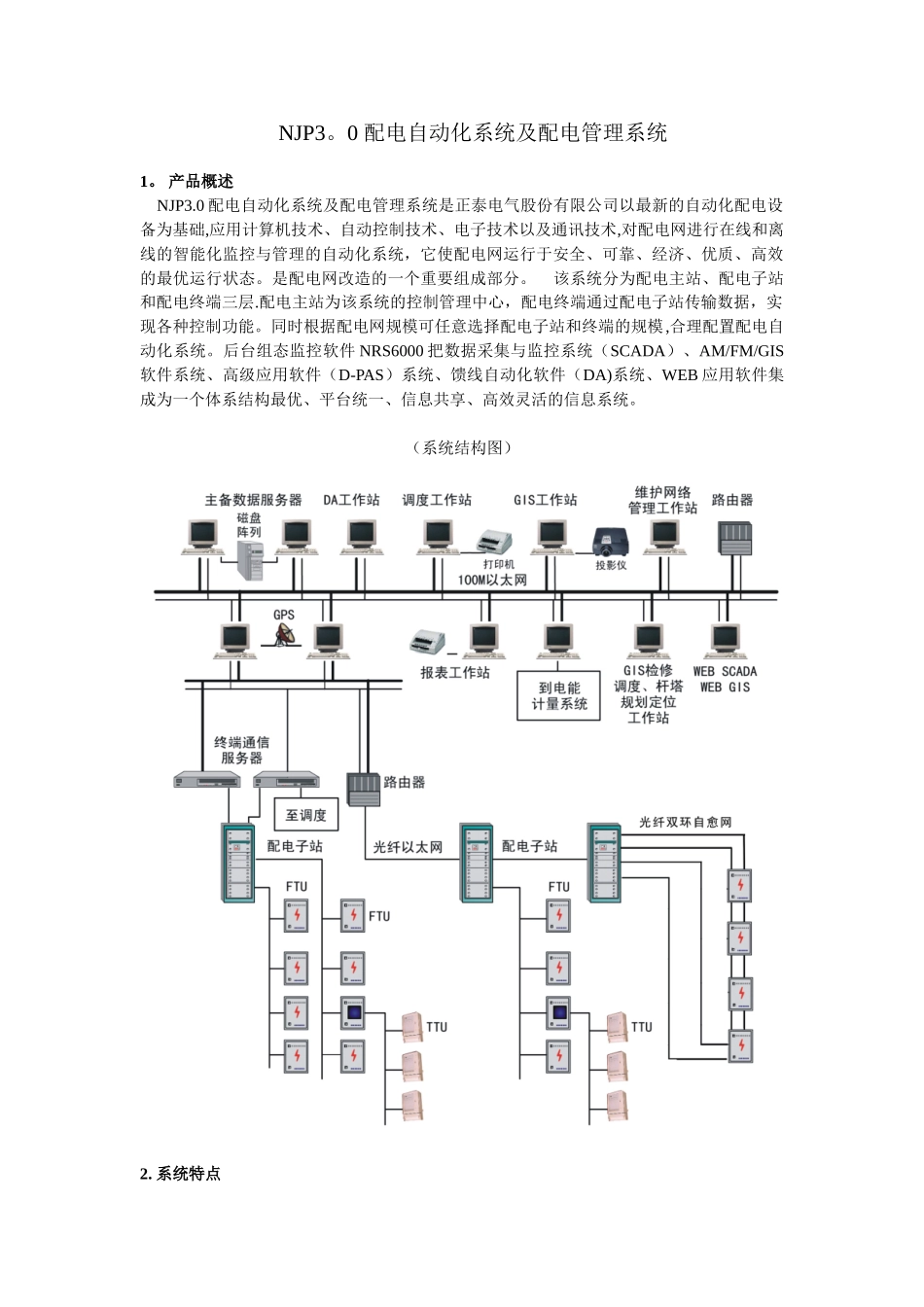

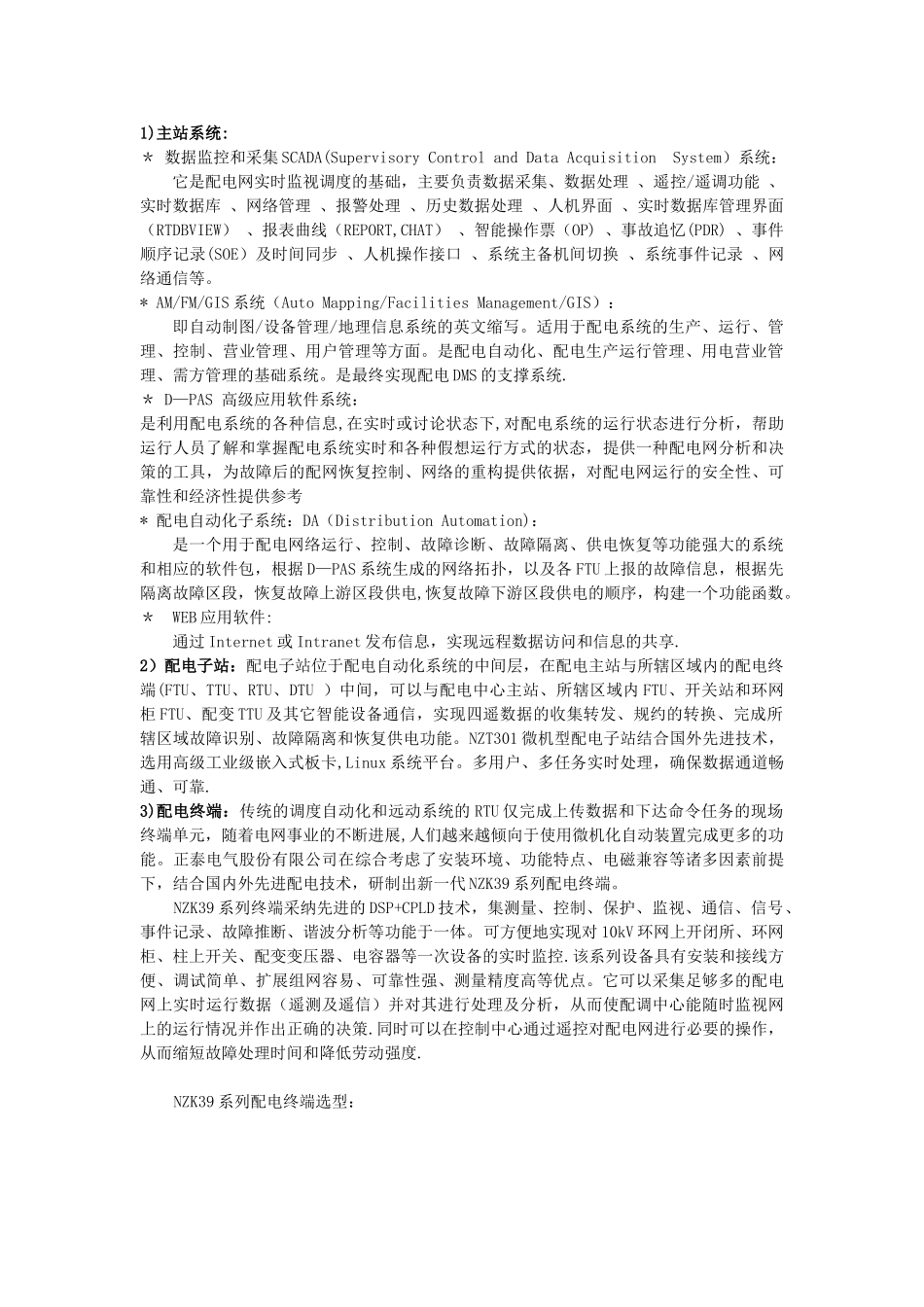

NJP3。0 配电自动化系统及配电管理系统1。 产品概述 NJP3.0 配电自动化系统及配电管理系统是正泰电气股份有限公司以最新的自动化配电设备为基础,应用计算机技术、自动控制技术、电子技术以及通讯技术,对配电网进行在线和离线的智能化监控与管理的自动化系统，它使配电网运行于安全、可靠、经济、优质、高效的最优运行状态。是配电网改造的一个重要组成部分。 该系统分为配电主站、配电子站和配电终端三层.配电主站为该系统的控制管理中心，配电终端通过配电子站传输数据，实现各种控制功能。同时根据配电网规模可任意选择配电子站和终端的规模,合理配置配电自动化系统。后台组态监控软件 NRS6000 把数据采集与监控系统（SCADA）、AM/FM/GIS软件系统、高级应用软件（D-PAS）系统、馈线自动化软件（DA)系统、WEB 应用软件集成为一个体系结构最优、平台统一、信息共享、高效灵活的信息系统。（系统结构图）2. 系统特点1)主站系统:＊ 数据监控和采集 SCADA(Supervisory Control and Data Acquisition System）系统：它是配电网实时监视调度的基础，主要负责数据采集、数据处理 、遥控/遥调功能 、实时数据库 、网络管理 、报警处理 、历史数据处理 、人机界面 、实时数据库管理界面（RTDBVIEW） 、报表曲线（REPORT,CHAT） 、智能操作票（OP) 、事故追忆(PDR) 、事件顺序记录(SOE）及时间同步 、人机操作接口 、系统主备机间切换 、系统事件记录 、网络通信等。* AM/FM/GIS 系统（Auto Mapping/Facilities Management/GIS）：即自动制图/设备管理/地理信息系统的英文缩写。适用于配电系统的生产、运行、管理、控制、营业管理、用户管理等方面。是配电自动化、配电生产运行管理、用电营业管理、需方管理的基础系统。是最终实现配电 DMS 的支撑系统.＊ D—PAS 高级应用软件系统：是利用配电系统的各种信息,在实时或讨论状态下,对配电系统的运行状态进行分析，帮助运行人员了解和掌握配电系统实时和各种假想运行方式的状态，提供一种配电网分析和决策的工具，为故障后的配网恢复控制、网络的重构提供依据，对配电网运行的安全性、可靠性和经济性提供参考* 配电自动化子系统：DA（Distribution Automation)：是一个用于配电网络运行、控制、故障诊断、故障隔离、供电恢复等功能强大的系统和相应的软件包，根据 D—PAS 系统生成的网络拓扑，以及各 FTU 上报的故障信息，根据先隔离故障区段，恢复故障上游区段...
