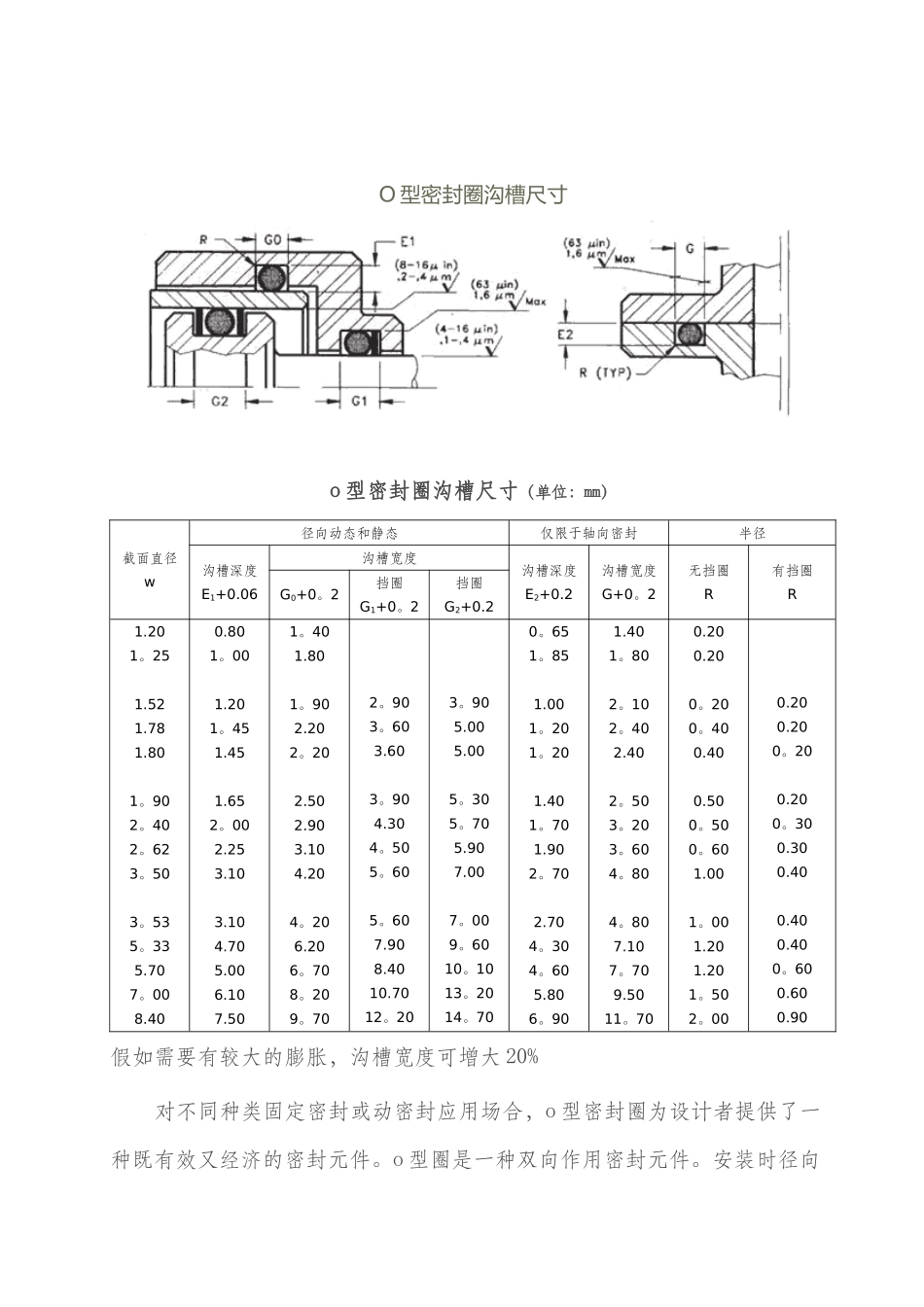

O型密封圈沟槽尺寸

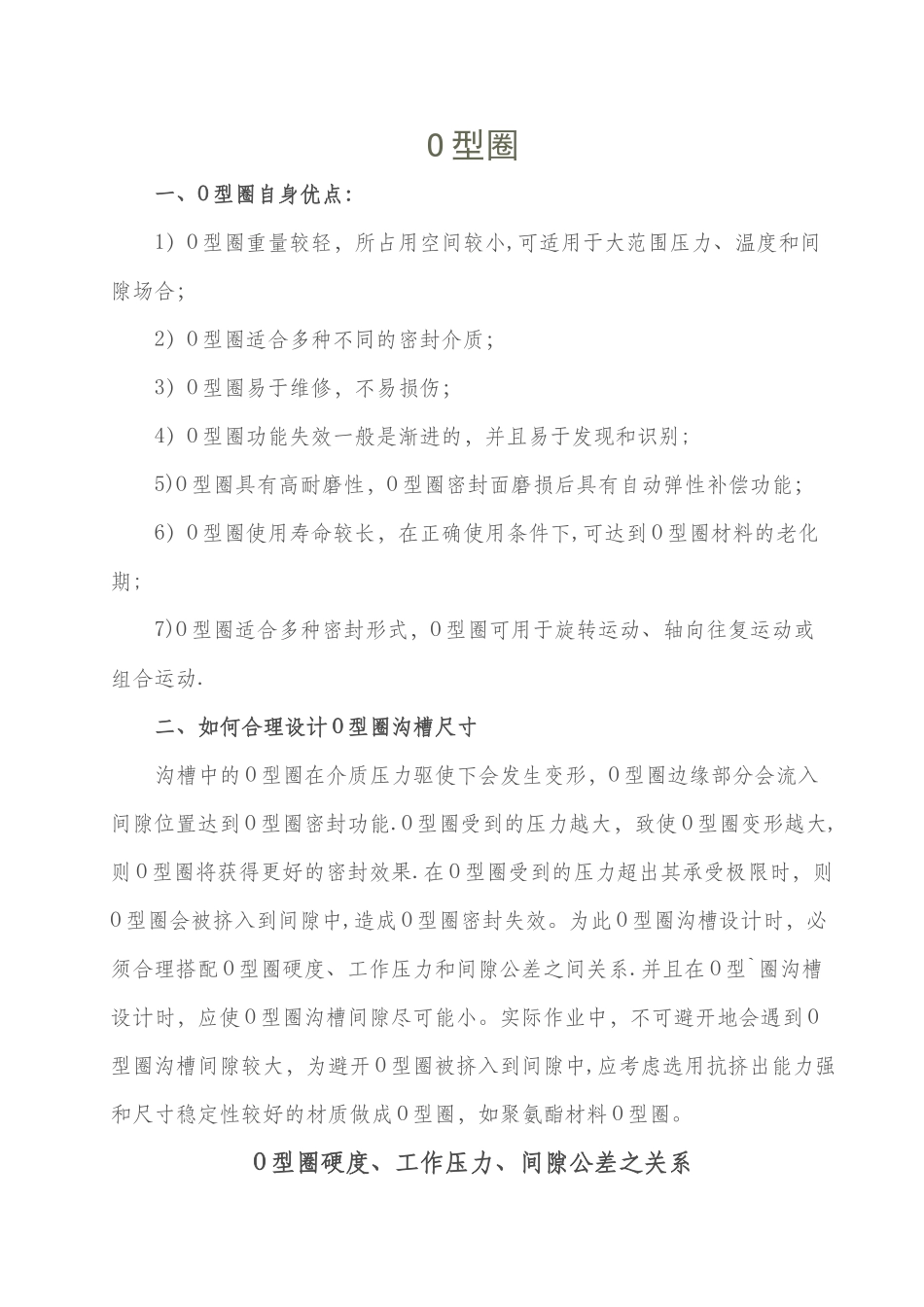

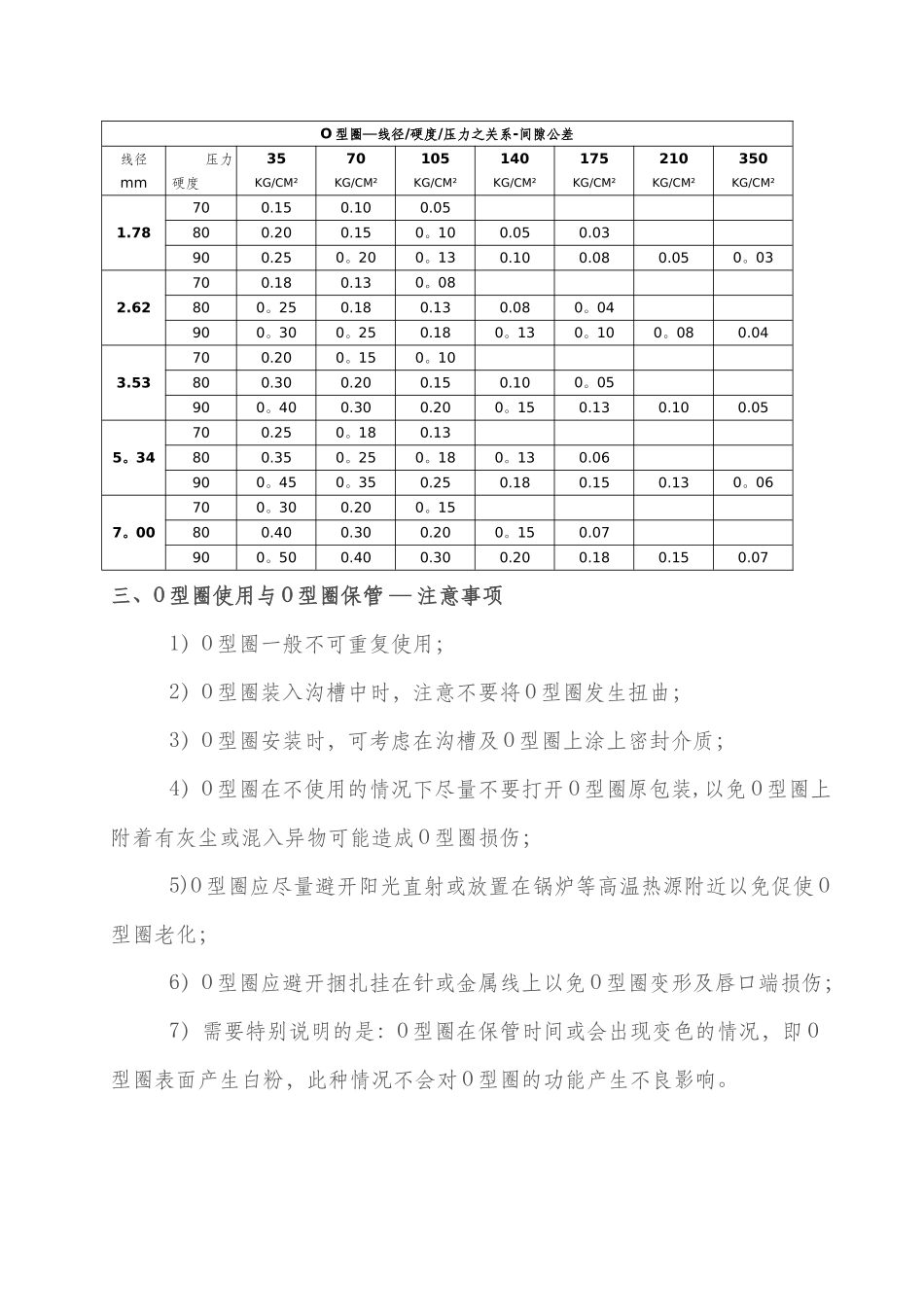

O 型圈一、O 型圈自身优点：1）O 型圈重量较轻，所占用空间较小,可适用于大范围压力、温度和间隙场合；2）O 型圈适合多种不同的密封介质；3）O 型圈易于维修，不易损伤；4）O 型圈功能失效一般是渐进的，并且易于发现和识别;5)O 型圈具有高耐磨性，O 型圈密封面磨损后具有自动弹性补偿功能；6）O 型圈使用寿命较长，在正确使用条件下,可达到 O 型圈材料的老化期;7)O 型圈适合多种密封形式，O 型圈可用于旋转运动、轴向往复运动或组合运动.二、如何合理设计 O 型圈沟槽尺寸沟槽中的 O 型圈在介质压力驱使下会发生变形，O 型圈边缘部分会流入间隙位置达到 O 型圈密封功能.O 型圈受到的压力越大，致使 O 型圈变形越大,则 O 型圈将获得更好的密封效果.在 O 型圈受到的压力超出其承受极限时，则O 型圈会被挤入到间隙中,造成 O 型圈密封失效。为此 O 型圈沟槽设计时，必须合理搭配 O 型圈硬度、工作压力和间隙公差之间关系.并且在 O 型`圈沟槽设计时，应使 O 型圈沟槽间隙尽可能小。实际作业中，不可避开地会遇到 O型圈沟槽间隙较大，为避开 O 型圈被挤入到间隙中,应考虑选用抗挤出能力强和尺寸稳定性较好的材质做成 O 型圈，如聚氨酯材料 O 型圈。O 型圈硬度、工作压力、间隙公差之关系O 型圈—线径/硬度/压力之关系-间隙公差线径mm压力硬度35KG/CM²70KG/CM²105KG/CM²140KG/CM²175KG/CM²210KG/CM²350KG/CM²1.78700.150.100.05 800.200.150。100.050.03 900.250。200。130.100.080.050。032.62700.180.130。08 800。250.180.130.080。04 900。300。250.180。130。100。080.043.53700.200。150。10 800.300.200.150.100。05 900。400.300.200。150.130.100.055。34700.250。180.13 800.350。250。180。130.06 900。450。350.250.180.150.130。067。00700。300.200。15 800.400.300.200。150.07 900。500.400.300.200.180.150.07三、O 型圈使用与 O 型圈保管 — 注意事项1）O 型圈一般不可重复使用；2）O 型圈装入沟槽中时，注意不要将 O 型圈发生扭曲；3）O 型圈安装时，可考虑在沟槽及 O 型圈上涂上密封介质；4）O 型圈在不使用的情况下尽量不要打开 O 型圈原包装,以免 O 型圈上附着有灰尘或混入异物可能造成 O 型圈损伤；5)O 型圈应尽量避开阳光直射或放置在锅炉等高温热源附近以免促使 O型圈老化；6）O 型圈应避开捆扎挂在针或金属线上以免 O 型圈变形及唇口...
