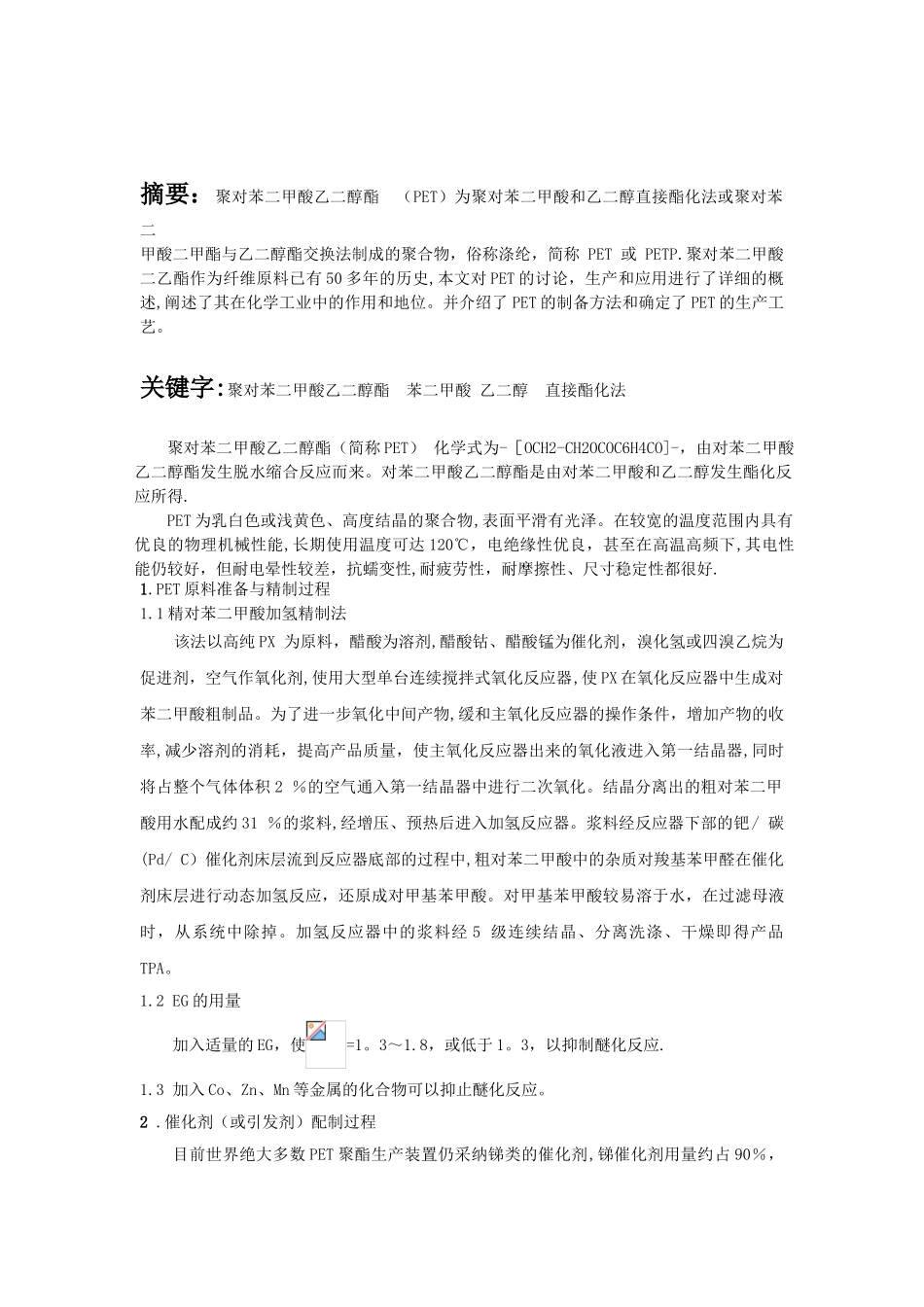

高聚物合成工艺学 系别：化学与环境工程学院 专业：08 高分子材料与工程姓名：刘世博学号：202505050067PET 的合成及生产工艺摘要：聚对苯二甲酸乙二醇酯 （PET）为聚对苯二甲酸和乙二醇直接酯化法或聚对苯二甲酸二甲酯与乙二醇酯交换法制成的聚合物，俗称涤纶，简称 PET 或 PETP.聚对苯二甲酸二乙酯作为纤维原料已有 50 多年的历史,本文对 PET 的讨论，生产和应用进行了详细的概述,阐述了其在化学工业中的作用和地位。并介绍了 PET 的制备方法和确定了 PET 的生产工艺。关键字:聚对苯二甲酸乙二醇酯 苯二甲酸 乙二醇 直接酯化法 聚对苯二甲酸乙二醇酯（简称 PET） 化学式为-［OCH2-CH2OCOC6H4CO]-，由对苯二甲酸乙二醇酯发生脱水缩合反应而来。对苯二甲酸乙二醇酯是由对苯二甲酸和乙二醇发生酯化反应所得. PET 为乳白色或浅黄色、高度结晶的聚合物,表面平滑有光泽。在较宽的温度范围内具有优良的物理机械性能,长期使用温度可达 120℃，电绝缘性优良，甚至在高温高频下,其电性能仍较好，但耐电晕性较差，抗蠕变性,耐疲劳性，耐摩擦性、尺寸稳定性都很好. 1.PET 原料准备与精制过程1.1 精对苯二甲酸加氢精制法 该法以高纯 PX 为原料，醋酸为溶剂,醋酸钴、醋酸锰为催化剂，溴化氢或四溴乙烷为促进剂，空气作氧化剂,使用大型单台连续搅拌式氧化反应器,使 PX 在氧化反应器中生成对苯二甲酸粗制品。为了进一步氧化中间产物,缓和主氧化反应器的操作条件，增加产物的收率,减少溶剂的消耗，提高产品质量，使主氧化反应器出来的氧化液进入第一结晶器,同时将占整个气体体积 2 ％的空气通入第一结晶器中进行二次氧化。结晶分离出的粗对苯二甲酸用水配成约 31 ％的浆料,经增压、预热后进入加氢反应器。浆料经反应器下部的钯/ 碳(Pd/ C）催化剂床层流到反应器底部的过程中,粗对苯二甲酸中的杂质对羧基苯甲醛在催化剂床层进行动态加氢反应，还原成对甲基苯甲酸。对甲基苯甲酸较易溶于水，在过滤母液时，从系统中除掉。加氢反应器中的浆料经 5 级连续结晶、分离洗涤、干燥即得产品TPA。 1.2 EG 的用量加入适量的 EG，使=1。3～1.8，或低于 1。3，以抑制醚化反应.1.3 加入 Co、Zn、Mn 等金属的化合物可以抑止醚化反应。2 .催化剂（或引发剂）配制过程目前世界绝大多数 PET 聚酯生产装置仍采纳锑类的催化剂,锑催化剂用量约占 90％，其它还有锗和钛类催化剂，尽管这些锑类催化剂的催化效果很好,但随着人们认识...
