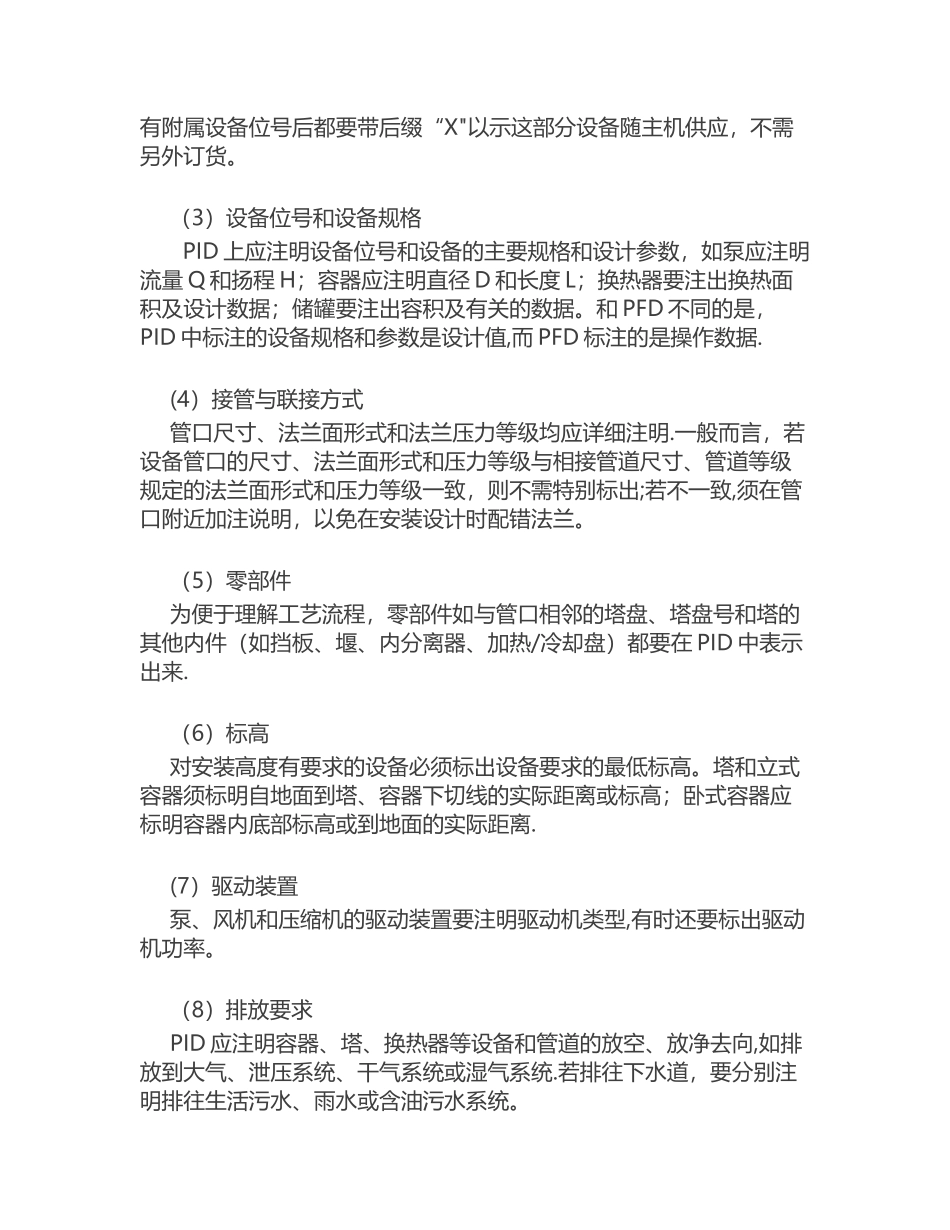

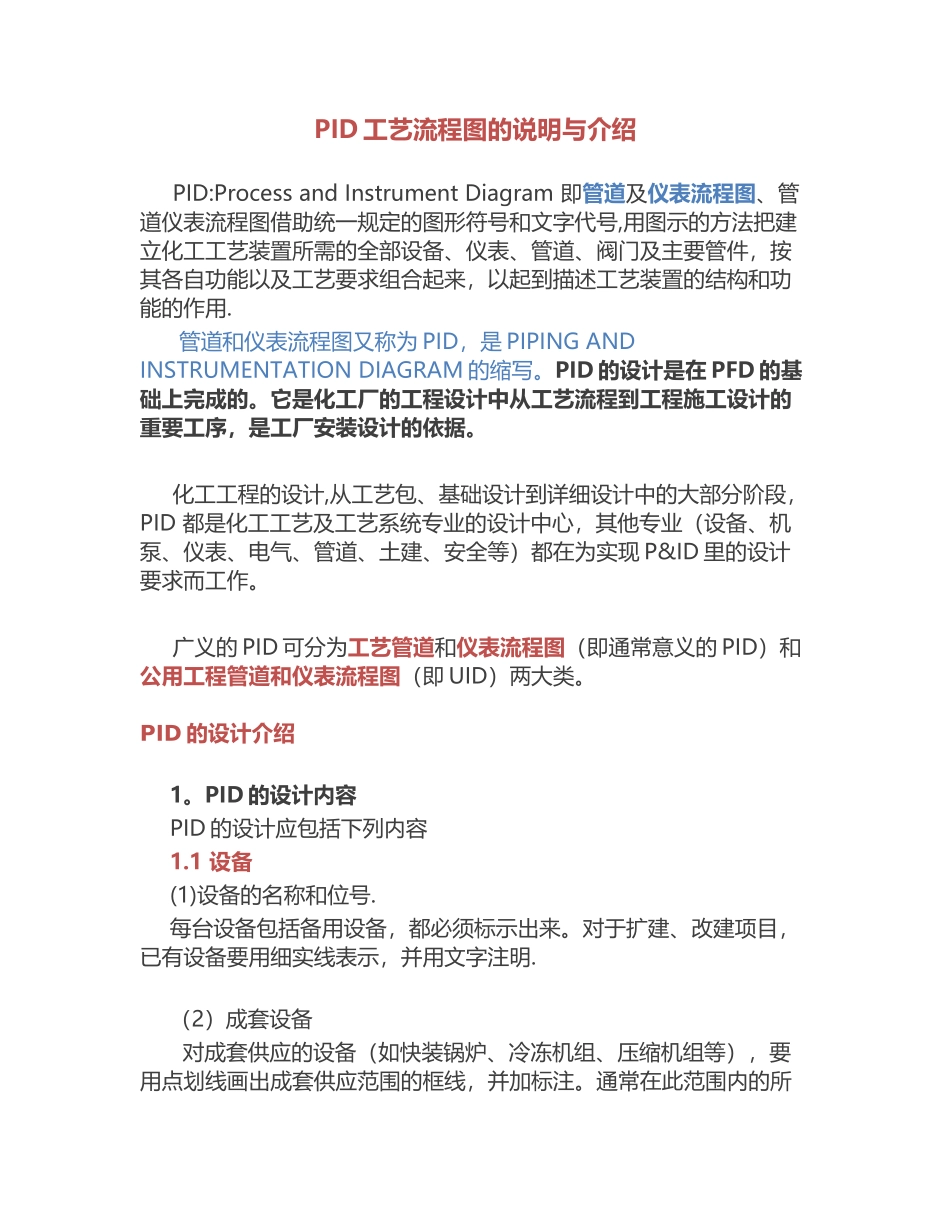

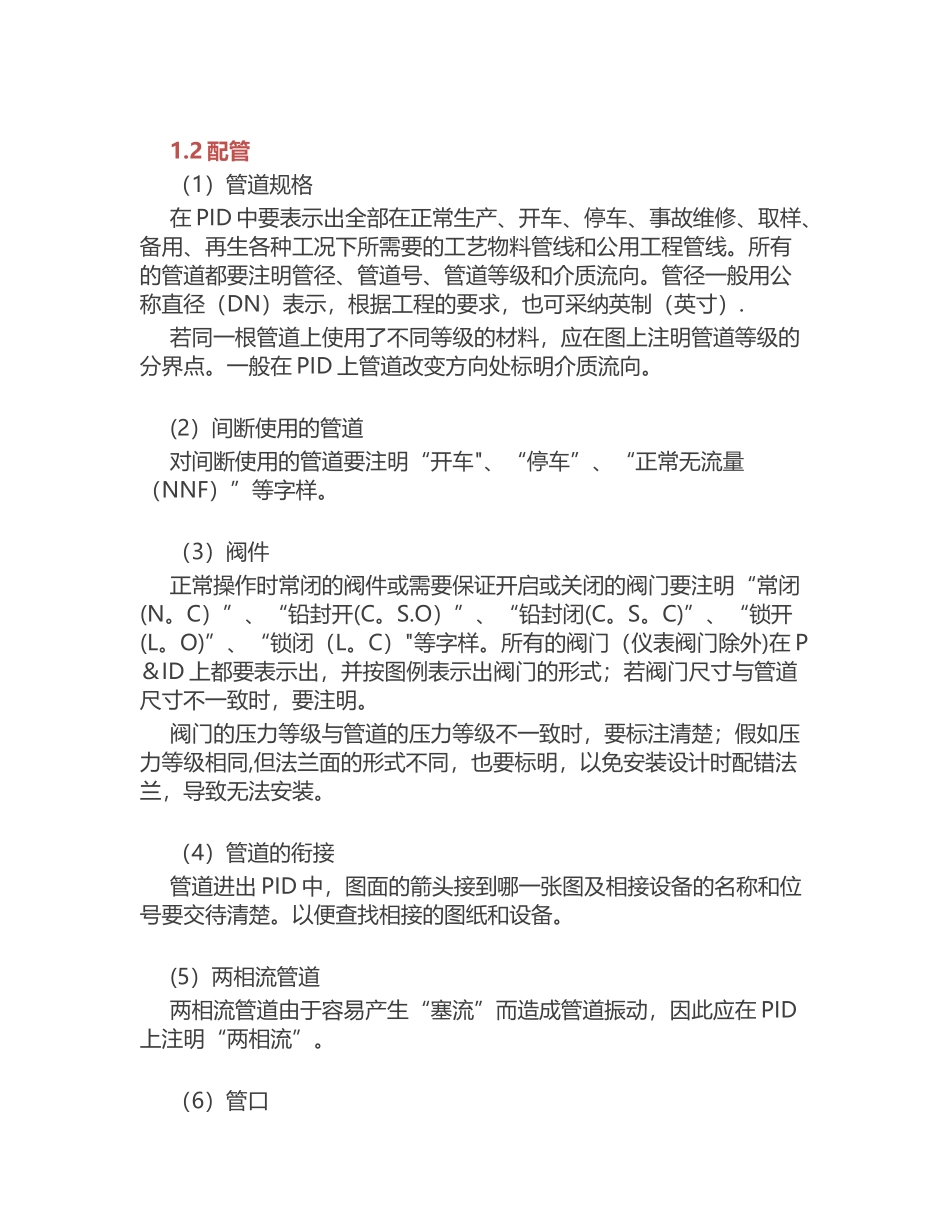

PID 工艺流程图的说明与介绍PID:Process and Instrument Diagram 即管道及仪表流程图、管道仪表流程图借助统一规定的图形符号和文字代号,用图示的方法把建立化工工艺装置所需的全部设备、仪表、管道、阀门及主要管件，按其各自功能以及工艺要求组合起来，以起到描述工艺装置的结构和功能的作用. 管道和仪表流程图又称为 PID，是 PIPING AND INSTRUMENTATION DIAGRAM 的缩写。PID 的设计是在 PFD 的基础上完成的。它是化工厂的工程设计中从工艺流程到工程施工设计的重要工序，是工厂安装设计的依据。化工工程的设计,从工艺包、基础设计到详细设计中的大部分阶段，PID 都是化工工艺及工艺系统专业的设计中心，其他专业（设备、机泵、仪表、电气、管道、土建、安全等）都在为实现 P&ID 里的设计要求而工作。 广义的 PID 可分为工艺管道和仪表流程图（即通常意义的 PID）和公用工程管道和仪表流程图（即 UID）两大类。PID 的设计介绍1。PID 的设计内容PID 的设计应包括下列内容1.1 设备(1)设备的名称和位号.每台设备包括备用设备，都必须标示出来。对于扩建、改建项目，已有设备要用细实线表示，并用文字注明.（2）成套设备 对成套供应的设备（如快装锅炉、冷冻机组、压缩机组等），要用点划线画出成套供应范围的框线，并加标注。通常在此范围内的所有附属设备位号后都要带后缀“X"以示这部分设备随主机供应，不需另外订货。（3）设备位号和设备规格 PID 上应注明设备位号和设备的主要规格和设计参数，如泵应注明流量 Q 和扬程 H；容器应注明直径 D 和长度 L；换热器要注出换热面积及设计数据；储罐要注出容积及有关的数据。和 PFD 不同的是，PID 中标注的设备规格和参数是设计值,而 PFD 标注的是操作数据.(4）接管与联接方式管口尺寸、法兰面形式和法兰压力等级均应详细注明.一般而言，若设备管口的尺寸、法兰面形式和压力等级与相接管道尺寸、管道等级规定的法兰面形式和压力等级一致，则不需特别标出;若不一致,须在管口附近加注说明，以免在安装设计时配错法兰。（5）零部件为便于理解工艺流程，零部件如与管口相邻的塔盘、塔盘号和塔的其他内件（如挡板、堰、内分离器、加热/冷却盘）都要在 PID 中表示出来.（6）标高对安装高度有要求的设备必须标出设备要求的最低标高。塔和立式容器须标明自地面到塔、容器下切线的实际距离或标高；卧式容器应标明容器内底部标高或到地面的实际距离.(7）驱动装置泵、...
