Protel99SE多张原理图的设计步骤

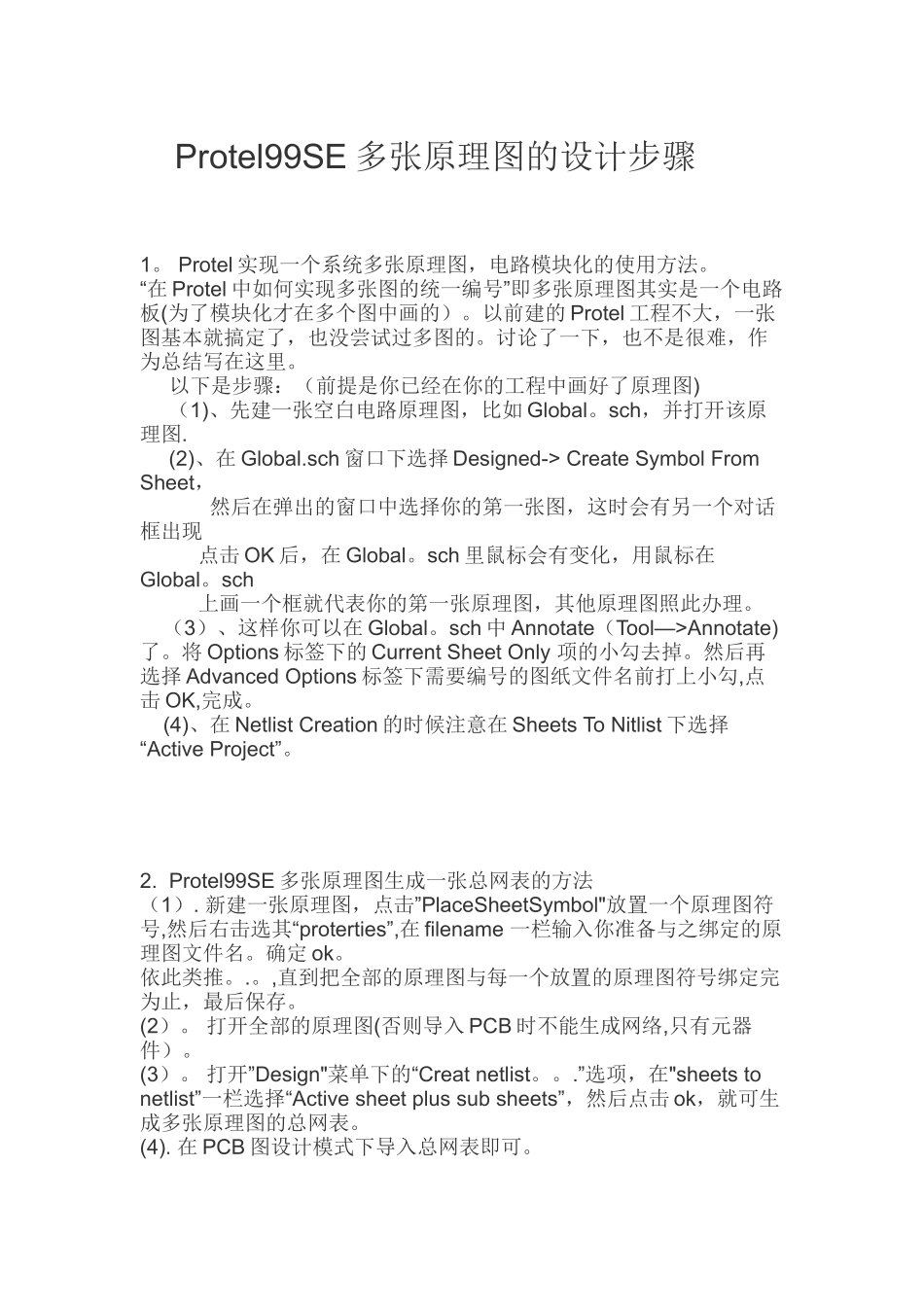

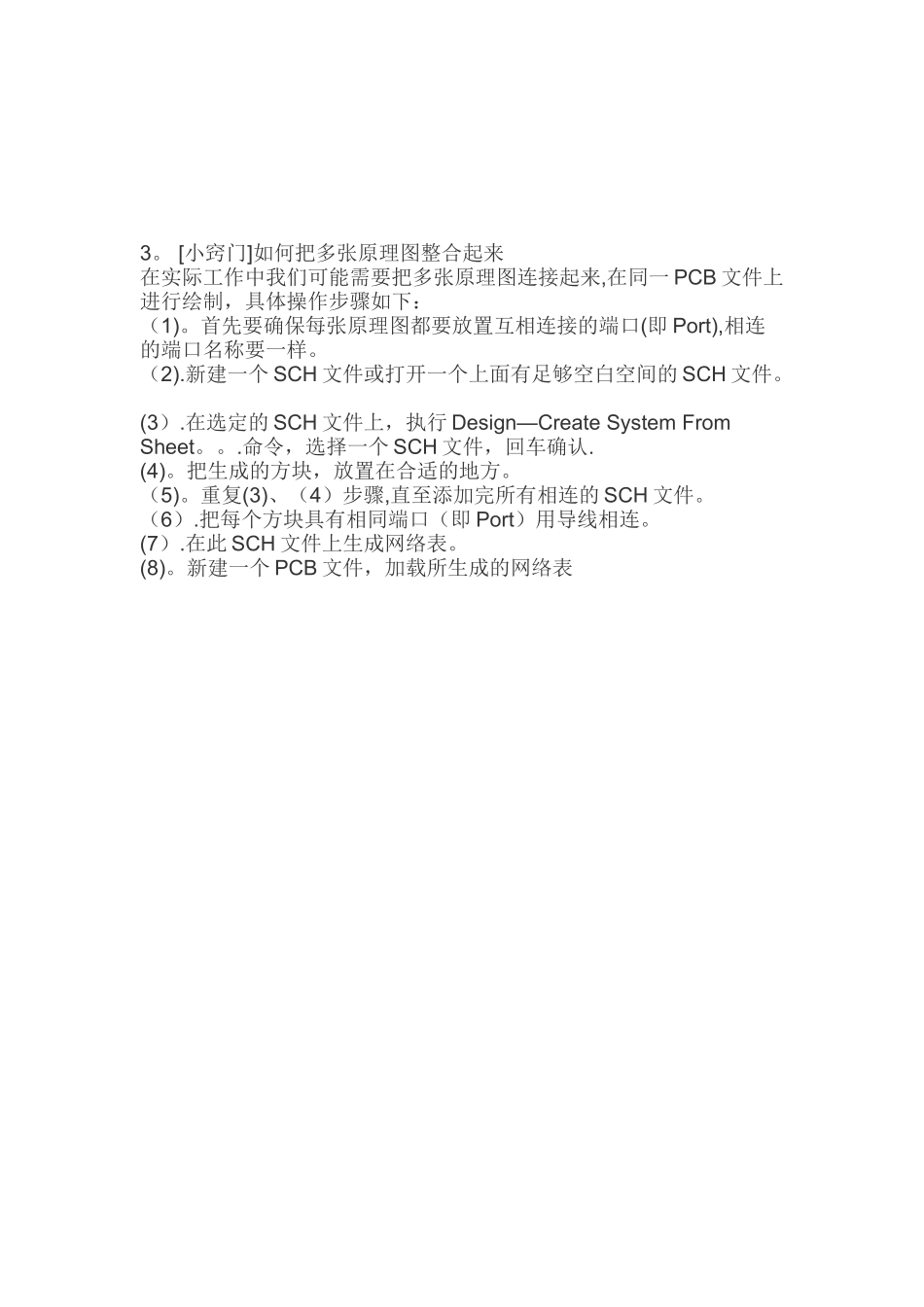

Protel99SE 多张原理图的设计步骤1。 Protel 实现一个系统多张原理图，电路模块化的使用方法。“在 Protel 中如何实现多张图的统一编号”即多张原理图其实是一个电路板(为了模块化才在多个图中画的）。以前建的 Protel 工程不大，一张图基本就搞定了，也没尝试过多图的。讨论了一下，也不是很难，作为总结写在这里。 以下是步骤：（前提是你已经在你的工程中画好了原理图) （1)、先建一张空白电路原理图，比如 Global。sch，并打开该原理图. (2)、在 Global.sch 窗口下选择 Designed-> Create Symbol From Sheet， 然后在弹出的窗口中选择你的第一张图，这时会有另一个对话框出现 点击 OK 后，在 Global。sch 里鼠标会有变化，用鼠标在Global。sch 上画一个框就代表你的第一张原理图，其他原理图照此办理。 （3）、这样你可以在 Global。sch 中 Annotate（Tool—>Annotate)了。将 Options 标签下的 Current Sheet Only 项的小勾去掉。然后再选择 Advanced Options 标签下需要编号的图纸文件名前打上小勾,点击 OK,完成。 (4)、在 Netlist Creation 的时候注意在 Sheets To Nitlist 下选择“Active Project”。2. Protel99SE 多张原理图生成一张总网表的方法（1）. 新建一张原理图，点击”PlaceSheetSymbol"放置一个原理图符号,然后右击选其“proterties”,在 filename 一栏输入你准备与之绑定的原理图文件名。确定 ok。依此类推。.。,直到把全部的原理图与每一个放置的原理图符号绑定完为止，最后保存。(2）。 打开全部的原理图(否则导入 PCB 时不能生成网络,只有元器件）。(3）。 打开”Design"菜单下的“Creat netlist。。.”选项，在"sheets to netlist”一栏选择“Active sheet plus sub sheets”，然后点击 ok，就可生成多张原理图的总网表。(4). 在 PCB 图设计模式下导入总网表即可。3。 [小窍门]如何把多张原理图整合起来在实际工作中我们可能需要把多张原理图连接起来,在同一 PCB 文件上进行绘制，具体操作步骤如下： （1)。首先要确保每张原理图都要放置互相连接的端口(即 Port),相连的端口名称要一样。 （2).新建一个 SCH 文件或打开一个上面有足够空白空间的 SCH 文件。 (3）.在选定的 SCH 文件上，执行 Design—Create System From Sheet。。.命令，选择一个 SCH 文件，回车确认. (4)。把生成的方块，放置在合适的地方。（5)。重复(3)、（4）步骤,直至添加完所有相连的 SCH 文件。 （6）.把每个方块具有相同端口（即 Port）用导线相连。 (7）.在此 SCH 文件上生成网络表。 (8)。新建一个 PCB 文件，加载所生成的网络表
