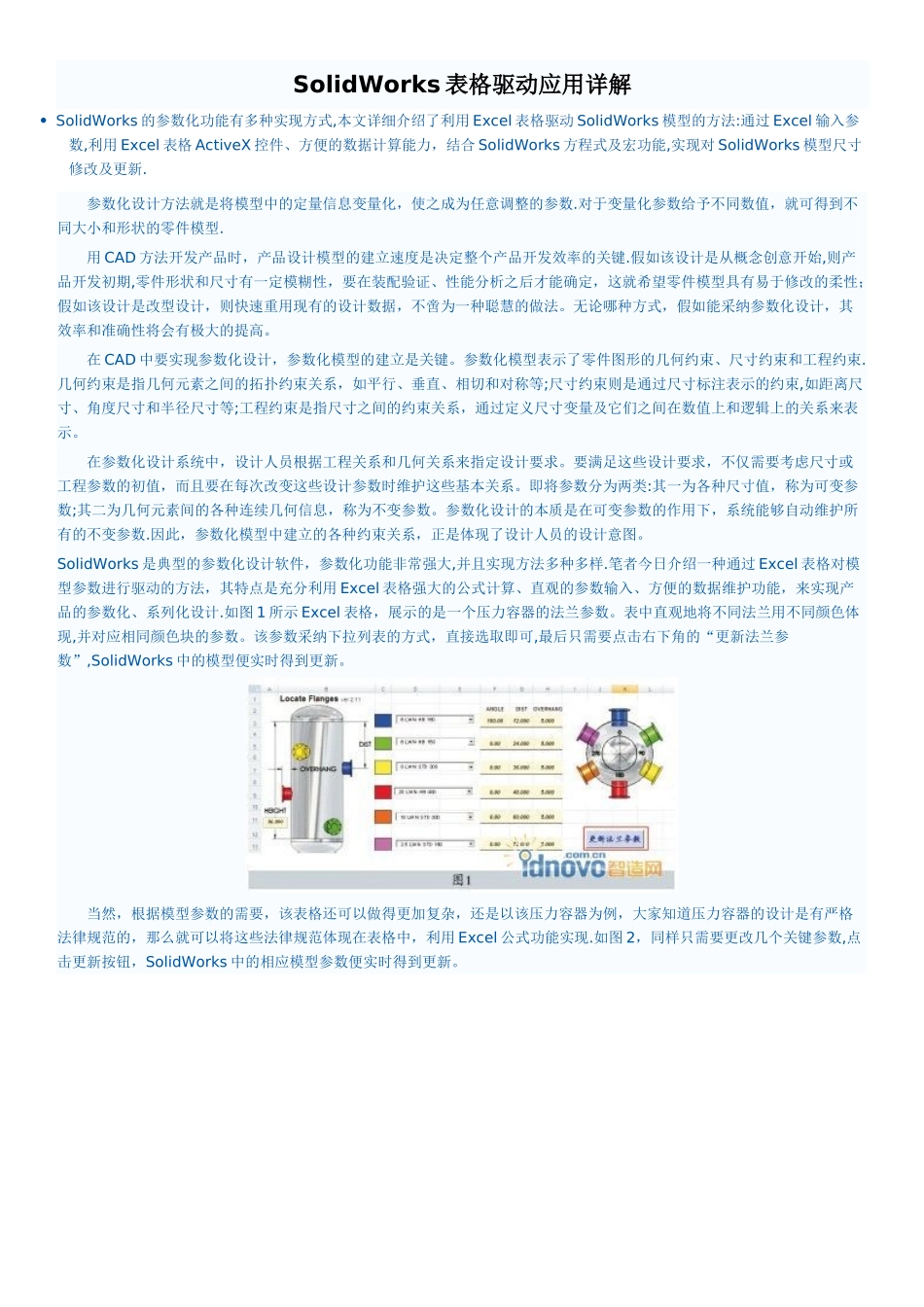

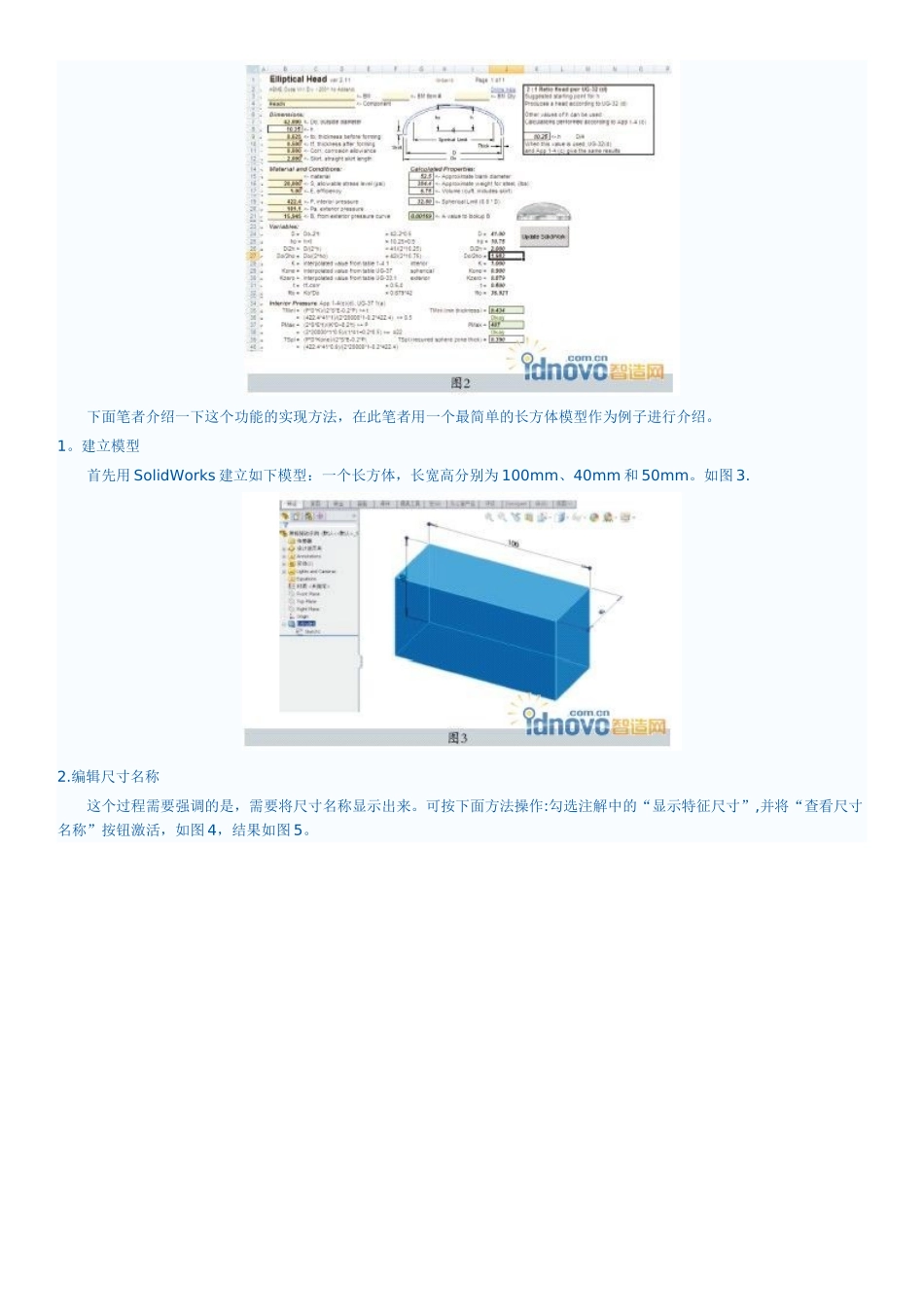

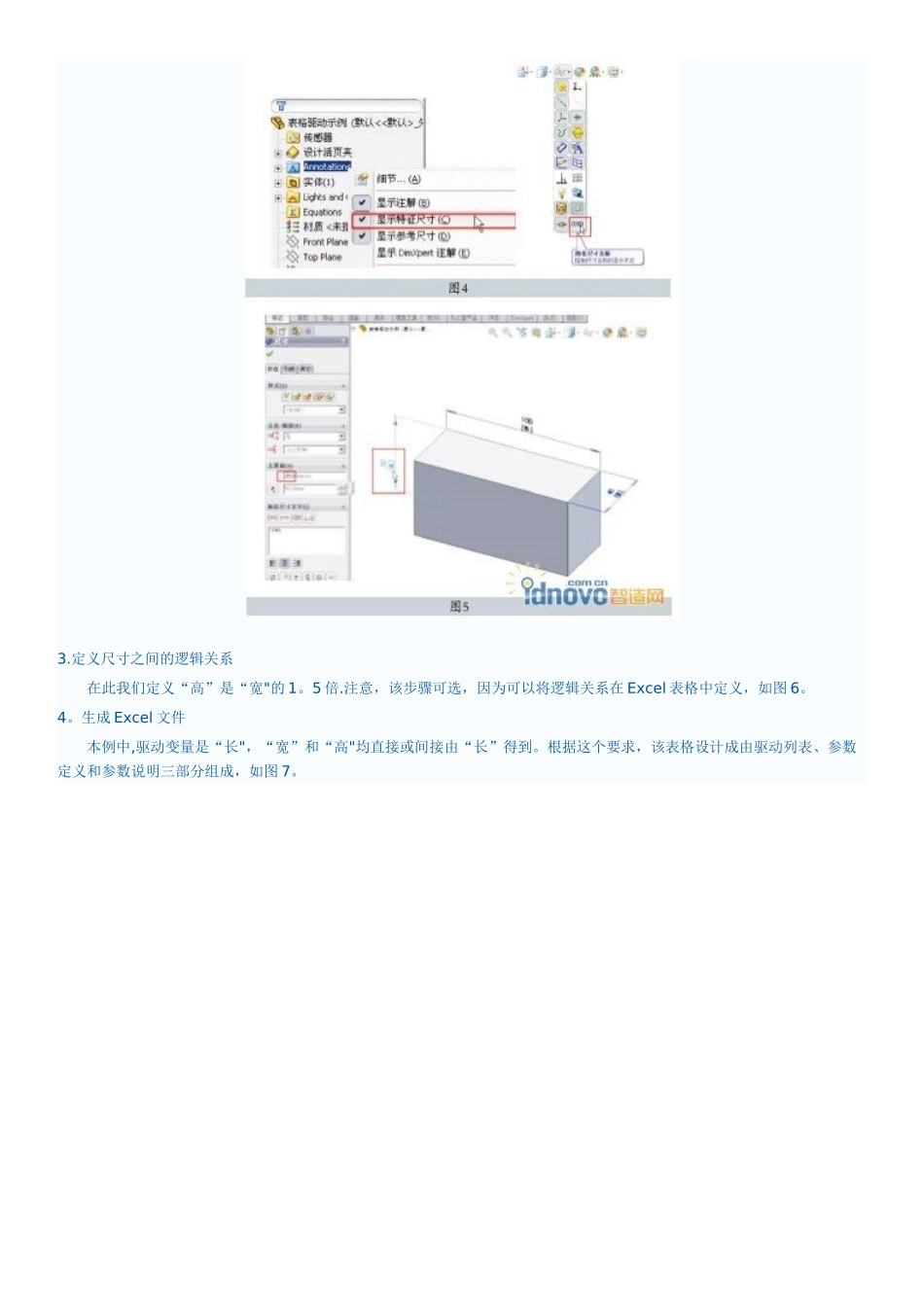

SolidWorks 表格驱动应用详解 SolidWorks 的参数化功能有多种实现方式,本文详细介绍了利用 Excel 表格驱动 SolidWorks 模型的方法:通过 Excel 输入参数,利用 Excel 表格 ActiveX 控件、方便的数据计算能力，结合 SolidWorks 方程式及宏功能,实现对 SolidWorks 模型尺寸修改及更新. 参数化设计方法就是将模型中的定量信息变量化，使之成为任意调整的参数.对于变量化参数给予不同数值，就可得到不同大小和形状的零件模型. 用 CAD 方法开发产品时，产品设计模型的建立速度是决定整个产品开发效率的关键.假如该设计是从概念创意开始,则产品开发初期,零件形状和尺寸有一定模糊性，要在装配验证、性能分析之后才能确定，这就希望零件模型具有易于修改的柔性；假如该设计是改型设计，则快速重用现有的设计数据，不啻为一种聪慧的做法。无论哪种方式，假如能采纳参数化设计，其效率和准确性将会有极大的提高。 在 CAD 中要实现参数化设计，参数化模型的建立是关键。参数化模型表示了零件图形的几何约束、尺寸约束和工程约束.几何约束是指几何元素之间的拓扑约束关系，如平行、垂直、相切和对称等;尺寸约束则是通过尺寸标注表示的约束,如距离尺寸、角度尺寸和半径尺寸等;工程约束是指尺寸之间的约束关系，通过定义尺寸变量及它们之间在数值上和逻辑上的关系来表示。 在参数化设计系统中，设计人员根据工程关系和几何关系来指定设计要求。要满足这些设计要求，不仅需要考虑尺寸或工程参数的初值，而且要在每次改变这些设计参数时维护这些基本关系。即将参数分为两类:其一为各种尺寸值，称为可变参数;其二为几何元素间的各种连续几何信息，称为不变参数。参数化设计的本质是在可变参数的作用下，系统能够自动维护所有的不变参数.因此，参数化模型中建立的各种约束关系，正是体现了设计人员的设计意图。SolidWorks 是典型的参数化设计软件，参数化功能非常强大,并且实现方法多种多样.笔者今日介绍一种通过 Excel 表格对模型参数进行驱动的方法，其特点是充分利用 Excel 表格强大的公式计算、直观的参数输入、方便的数据维护功能，来实现产品的参数化、系列化设计.如图 1 所示 Excel 表格，展示的是一个压力容器的法兰参数。表中直观地将不同法兰用不同颜色体现,并对应相同颜色块的参数。该参数采纳下拉列表的方式，直接选取即可,最后只需要点击右下角的“更新法兰参数”,SolidWorks 中的模型便实时得到更新。 当然，根据...
