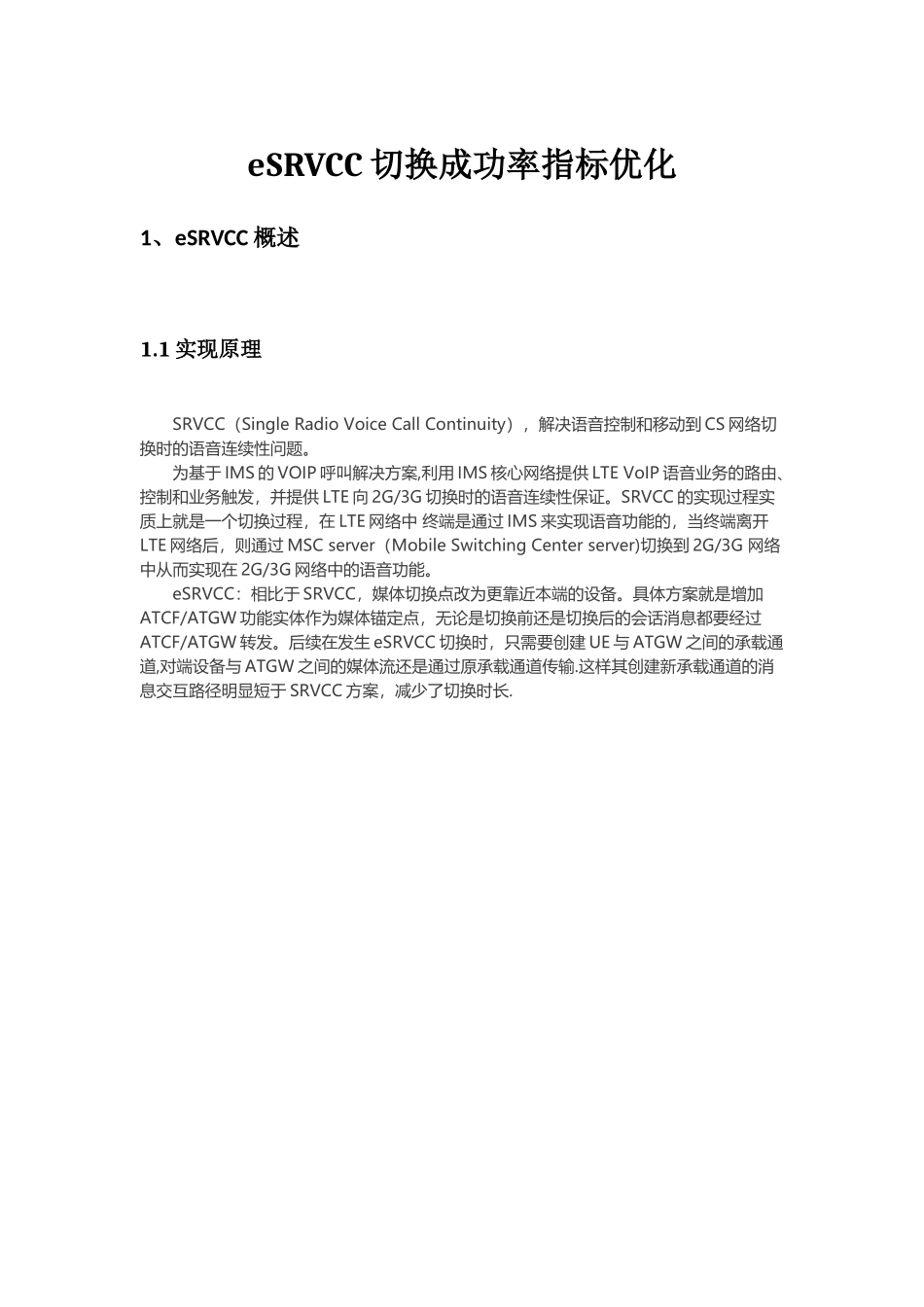

eSRVCC 切换成功率指标优化1、eSRVCC 概述1.1 实现原理SRVCC（Single Radio Voice Call Continuity），解决语音控制和移动到 CS 网络切换时的语音连续性问题。为基于 IMS 的 VOIP 呼叫解决方案,利用 IMS 核心网络提供 LTE VoIP 语音业务的路由、控制和业务触发，并提供 LTE 向 2G/3G 切换时的语音连续性保证。SRVCC 的实现过程实质上就是一个切换过程，在 LTE 网络中 终端是通过 IMS 来实现语音功能的，当终端离开LTE 网络后，则通过 MSC server（Mobile Switching Center server)切换到 2G/3G 网络中从而实现在 2G/3G 网络中的语音功能。eSRVCC：相比于 SRVCC，媒体切换点改为更靠近本端的设备。具体方案就是增加ATCF/ATGW 功能实体作为媒体锚定点，无论是切换前还是切换后的会话消息都要经过ATCF/ATGW 转发。后续在发生 eSRVCC 切换时，只需要创建 UE 与 ATGW 之间的承载通道,对端设备与 ATGW 之间的媒体流还是通过原承载通道传输.这样其创建新承载通道的消息交互路径明显短于 SRVCC 方案，减少了切换时长.eSRVCC 方案相对于 SRVCC 方案的增强在于减少了切换时长（切换时长小于300ms），使用户获得更好的通话体验。1。2 信令流程当网络或者终端不支持 DTM，那么网络只可以使用普通的切换命令 HANDOVER COMMAND，仅进行 cs 域切换,Ps 业务和流程挂起，切换完成后终端将请求挂起 GPRS.流程分析如下：(1)UE 发送测量报告给 E-UTRAN。(2)源 E—UTRAN 根据当前的测量结果以及终端是否支持 SRVCC 功能来决定是否发起SRVCC 过程.（3)源 E—UTRAN 发送切换请求信息给 MME。（4)基于语音承载相关的 QCI 和 SRVCC HO 指示，源 MME 将语音承载从非语音承载中分离出来，且仅向 MSCServer 发起语音承载的 Ps—CS 切换流程(5）MME 向 MSC Server 发送一个 SRVCC PS to CS Request 消息.cs 域安全秘钥可以通过包含在 MM 上下文中的 E-UTRAN 的 E—UTRAN／EPS 域秘钥由 MME 推导出.（6）MSC Server 通过发送 Prepare Handover Request 消息给目标 MSC,让 Ps-cs切换请求和 cs—inter—MSC 切换请求相互作用.MSC Server 对目标 BSS 在接口上分配一个默认 SAI 作为源 ID，且对 Prepare Handover Request 使用 BSSMAP encapsulatedo(7）目标 MSC 和目标 BSS 之间交换切换请求消息及响应消息，以执行资源分配.（8）目标 MSC 向...
