TC5610塔吊基础施工方案VIP专享

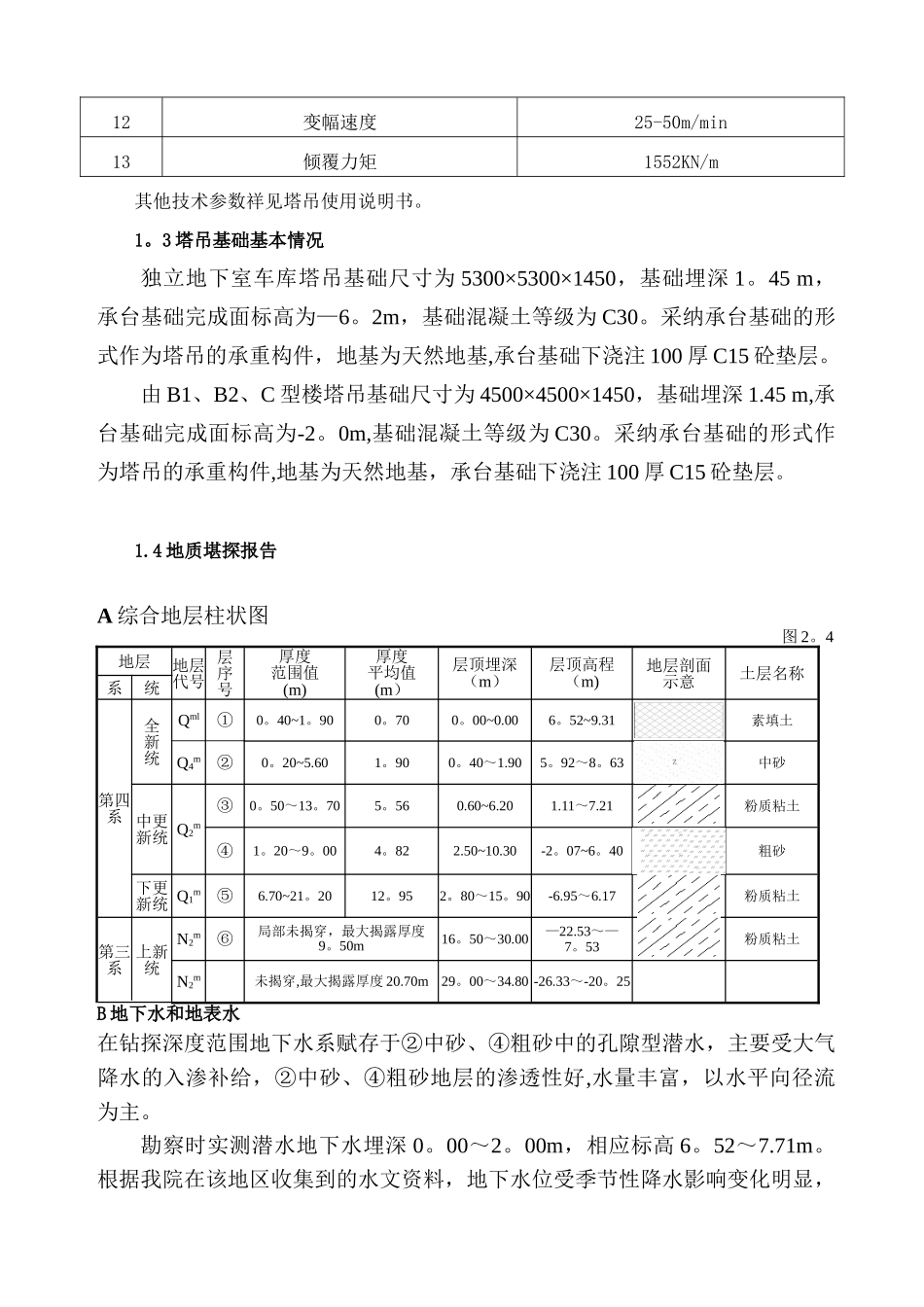

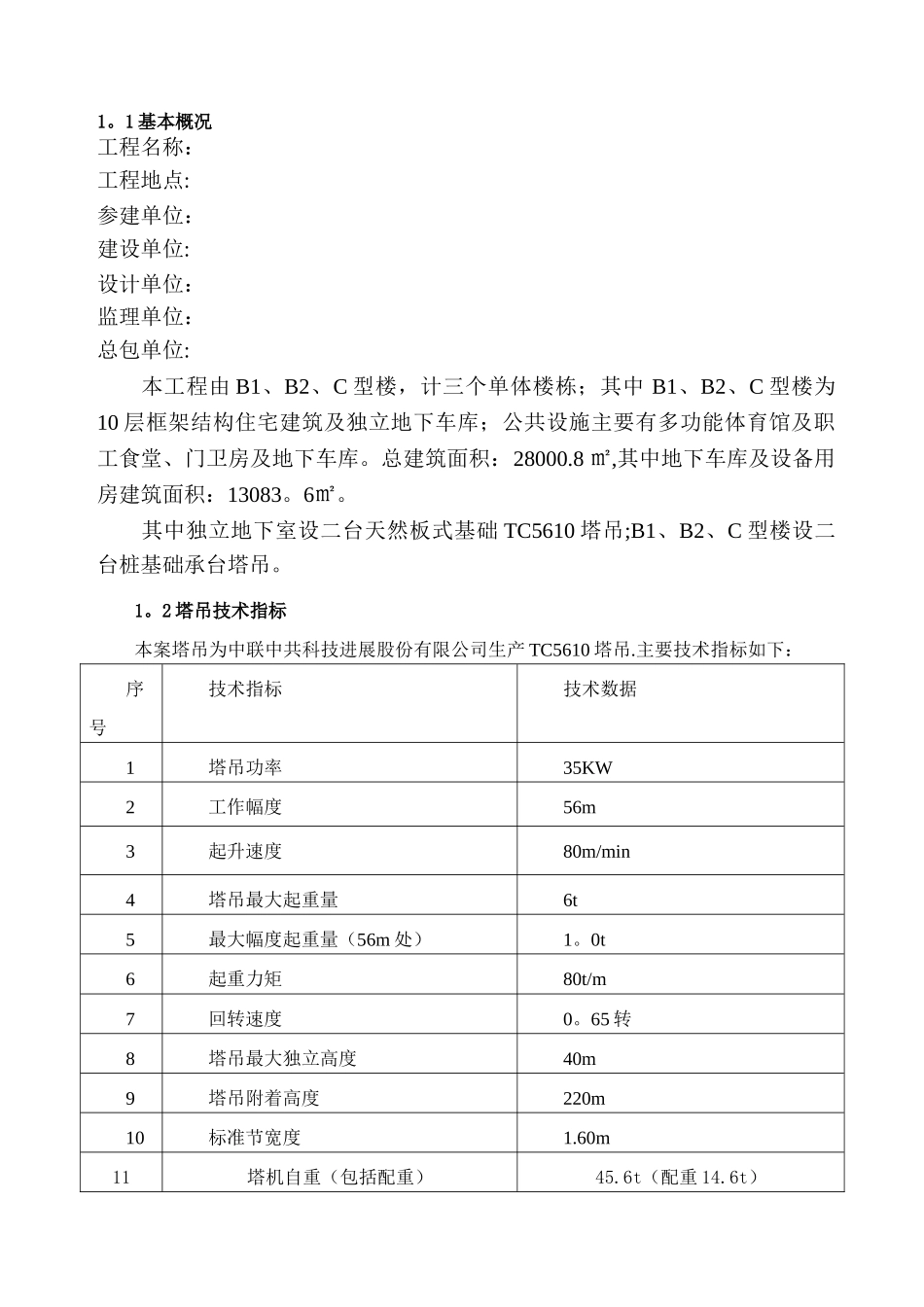

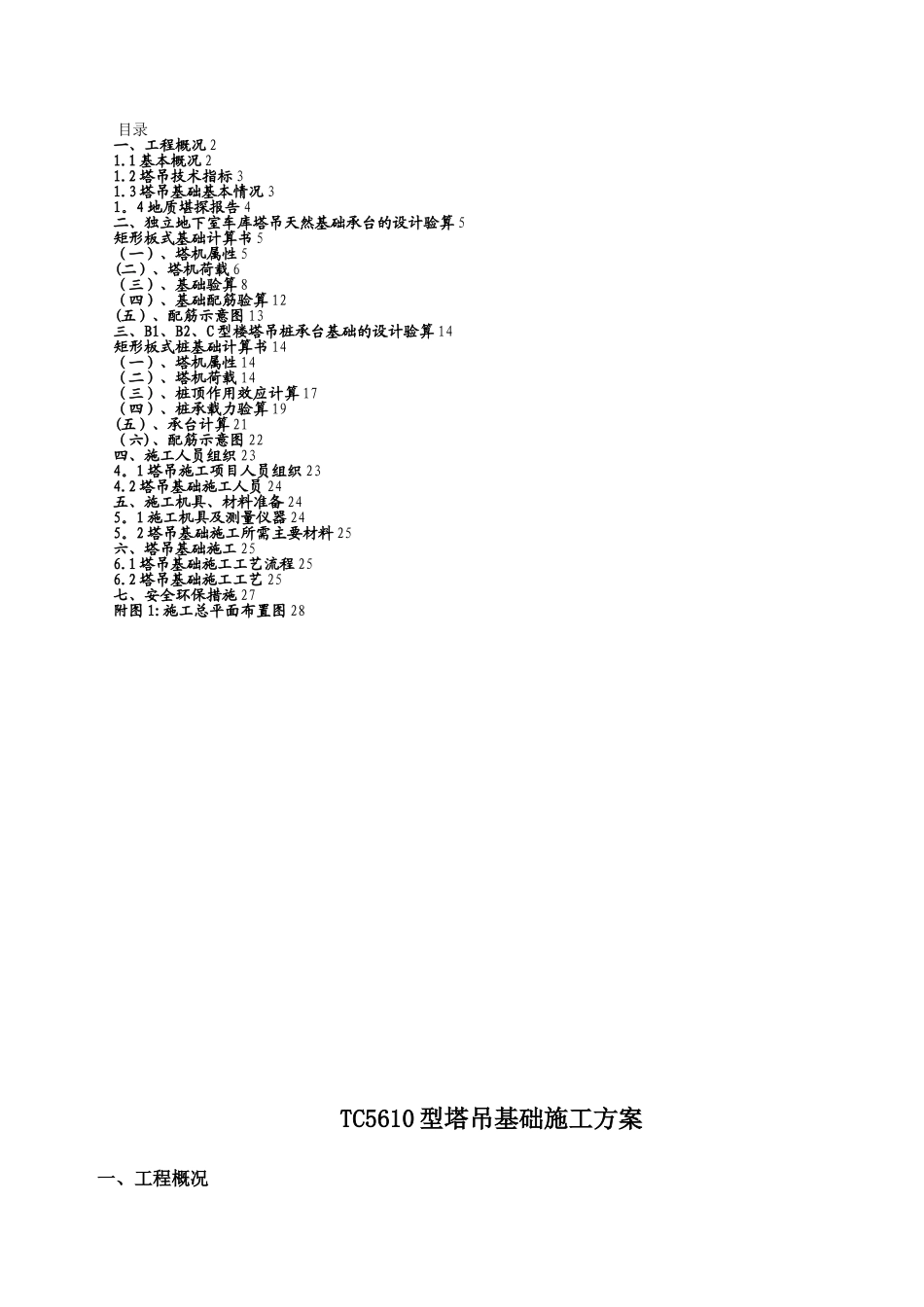

目录一、工程概况 21.1 基本概况 21.2 塔吊技术指标 31.3 塔吊基础基本情况 31。4 地质堪探报告 4二、独立地下室车库塔吊天然基础承台的设计验算 5矩形板式基础计算书 5（一）、塔机属性 5(二）、塔机荷载 6（三）、基础验算 8（四）、基础配筋验算 12(五）、配筋示意图 13三、B1、B2、C 型楼塔吊桩承台基础的设计验算 14矩形板式桩基础计算书 14（一）、塔机属性 14（二）、塔机荷载 14（三）、桩顶作用效应计算 17（四）、桩承载力验算 19(五）、承台计算 21（六)、配筋示意图 22四、施工人员组织 234。1 塔吊施工项目人员组织 234.2 塔吊基础施工人员 24五、施工机具、材料准备 245。1 施工机具及测量仪器 245。2 塔吊基础施工所需主要材料 25六、塔吊基础施工 256.1 塔吊基础施工工艺流程 256.2 塔吊基础施工工艺 25七、安全环保措施 27附图 1:施工总平面布置图 28TC5610 型塔吊基础施工方案一、工程概况1。1 基本概况工程名称：工程地点:参建单位：建设单位:设计单位：监理单位：总包单位:本工程由 B1、B2、C 型楼，计三个单体楼栋；其中 B1、B2、C 型楼为10 层框架结构住宅建筑及独立地下车库；公共设施主要有多功能体育馆及职工食堂、门卫房及地下车库。总建筑面积：28000.8 ㎡,其中地下车库及设备用房建筑面积：13083。6㎡。其中独立地下室设二台天然板式基础 TC5610 塔吊;B1、B2、C 型楼设二台桩基础承台塔吊。1。2 塔吊技术指标本案塔吊为中联中共科技进展股份有限公司生产 TC5610 塔吊.主要技术指标如下：序号技术指标技术数据1塔吊功率35KW2工作幅度56m3起升速度80m/min4塔吊最大起重量6t5最大幅度起重量（56m 处）1。0t6起重力矩80t/m7回转速度0。65 转8塔吊最大独立高度40m9塔吊附着高度220m10标准节宽度1.60m11塔机自重（包括配重）45.6t（配重 14.6t）12变幅速度25-50m/min13倾覆力矩1552KN/m其他技术参数祥见塔吊使用说明书。1。3 塔吊基础基本情况独立地下室车库塔吊基础尺寸为 5300×5300×1450，基础埋深 1。45 m，承台基础完成面标高为—6。2m，基础混凝土等级为 C30。采纳承台基础的形式作为塔吊的承重构件，地基为天然地基,承台基础下浇注 100 厚 C15 砼垫层。由 B1、B2、C 型楼塔吊基础尺寸为 4500×4500×1450，基础埋深 1.45 m,承台基础完成面标高为-2。0m,基础混凝土等级为 C30。采纳承台基础的形式作为塔吊的承重构件,地基为天然地基，承...
