TC6013塔吊基础制作说明书

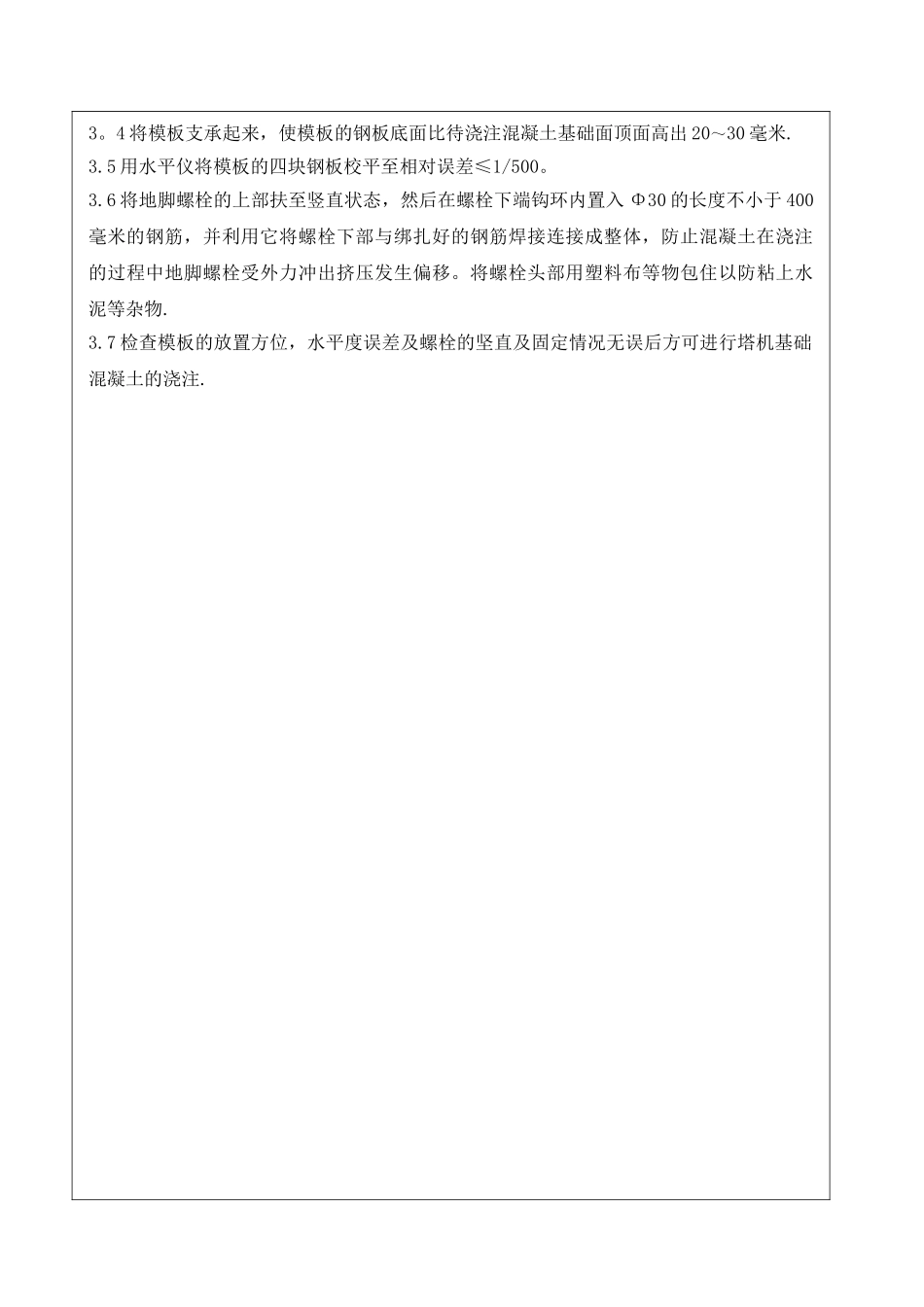

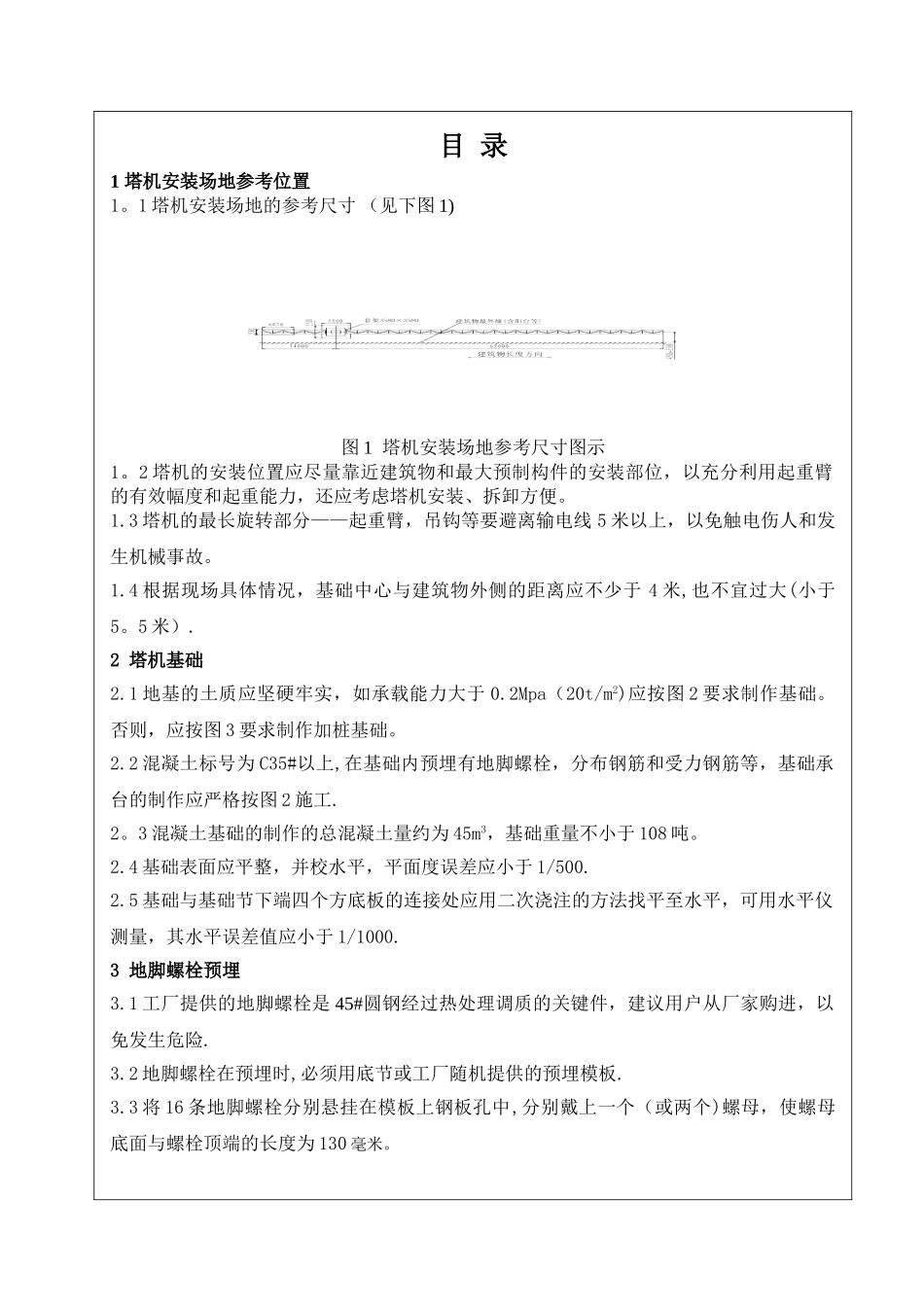

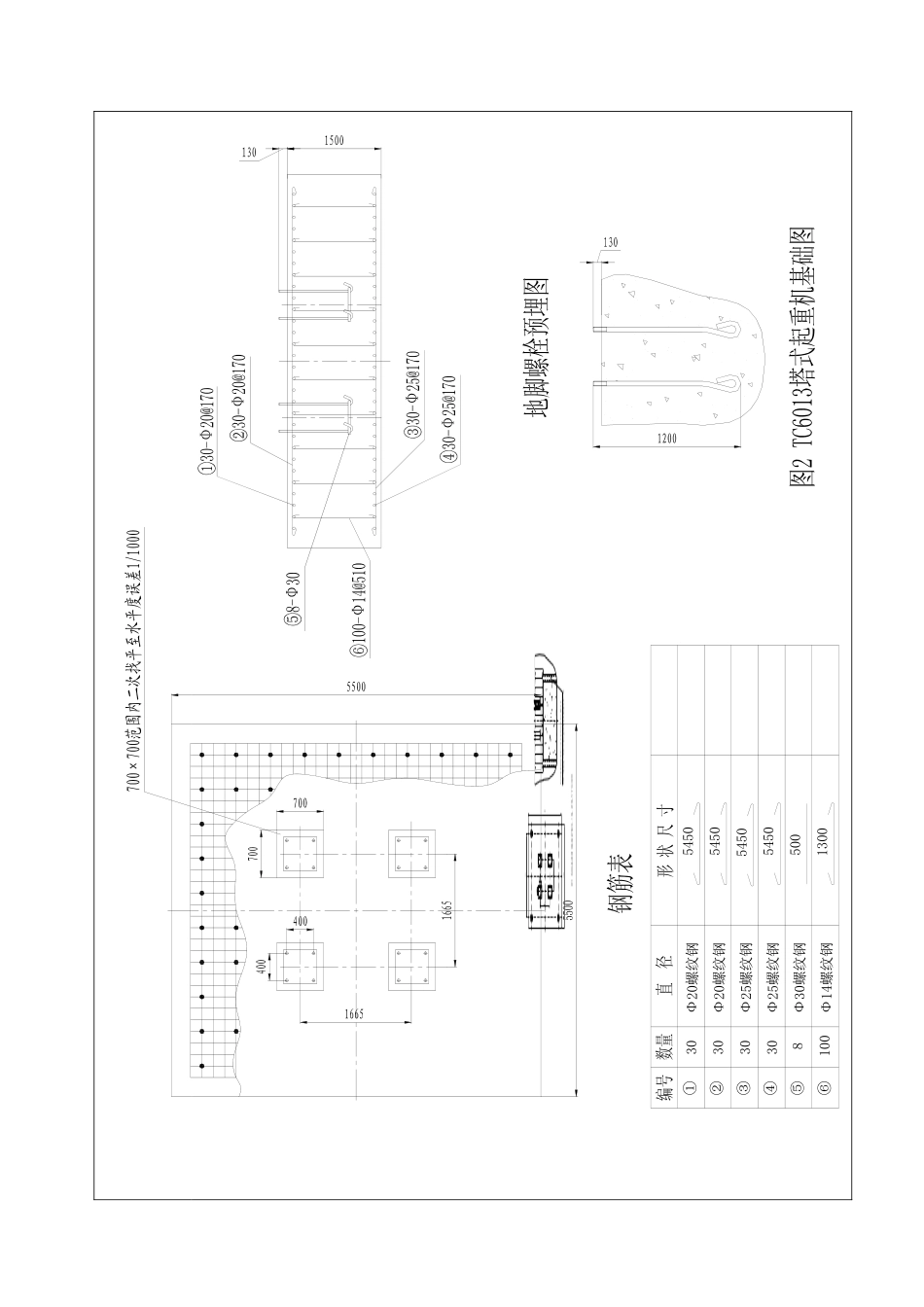

目 录1 塔机安装场地参考位置1。1 塔机安装场地的参考尺寸 （见下图 1)图 1 塔机安装场地参考尺寸图示1。2 塔机的安装位置应尽量靠近建筑物和最大预制构件的安装部位，以充分利用起重臂的有效幅度和起重能力，还应考虑塔机安装、拆卸方便。1.3 塔机的最长旋转部分——起重臂，吊钩等要避离输电线 5 米以上，以免触电伤人和发生机械事故。1.4 根据现场具体情况，基础中心与建筑物外侧的距离应不少于 4 米,也不宜过大(小于5。5 米）.2 塔机基础2.1 地基的土质应坚硬牢实，如承载能力大于 0.2Mpa（20t/m2)应按图 2 要求制作基础。否则，应按图 3 要求制作加桩基础。2.2 混凝土标号为 C35#以上,在基础内预埋有地脚螺栓，分布钢筋和受力钢筋等，基础承台的制作应严格按图 2 施工.2。3 混凝土基础的制作的总混凝土量约为 45m3，基础重量不小于 108 吨。2.4 基础表面应平整，并校水平，平面度误差应小于 1/500.2.5 基础与基础节下端四个方底板的连接处应用二次浇注的方法找平至水平，可用水平仪测量，其水平误差值应小于 1/1000.3 地脚螺栓预埋3.1 工厂提供的地脚螺栓是 45#圆钢经过热处理调质的关键件，建议用户从厂家购进，以免发生危险.3.2 地脚螺栓在预埋时,必须用底节或工厂随机提供的预埋模板.3.3 将 16 条地脚螺栓分别悬挂在模板上钢板孔中,分别戴上一个（或两个)螺母，使螺母底面与螺栓顶端的长度为 130 毫米。3。4 将模板支承起来，使模板的钢板底面比待浇注混凝土基础面顶面高出 20～30 毫米.3.5 用水平仪将模板的四块钢板校平至相对误差≤1/500。3.6 将地脚螺栓的上部扶至竖直状态，然后在螺栓下端钩环内置入 Φ30 的长度不小于 400毫米的钢筋，并利用它将螺栓下部与绑扎好的钢筋焊接连接成整体，防止混凝土在浇注的过程中地脚螺栓受外力冲出挤压发生偏移。将螺栓头部用塑料布等物包住以防粘上水泥等杂物.3.7 检查模板的放置方位，水平度误差及螺栓的坚直及固定情况无误后方可进行塔机基础混凝土的浇注.①②④⑤⑥③303030308100Φ20螺纹钢Φ20螺纹钢Φ25螺纹钢Φ25螺纹钢Φ30螺纹钢Φ14螺纹钢54505450545054505001300
