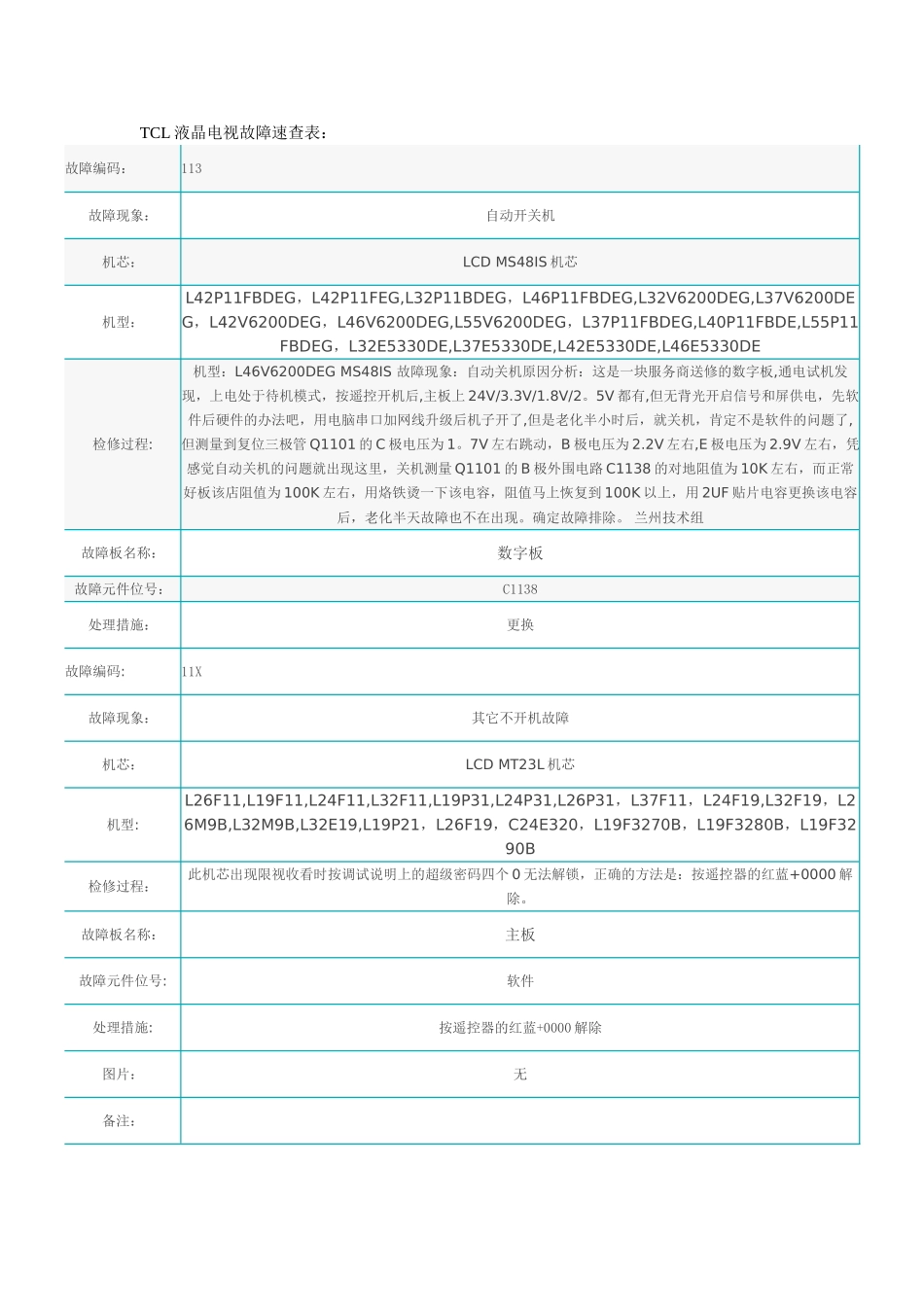

TCL液晶电视故障速查表

TCL 液晶电视故障速查表：故障编码：113故障现象：自动开关机机芯：LCD MS48IS 机芯机型：L42P11FBDEG，L42P11FEG,L32P11BDEG，L46P11FBDEG,L32V6200DEG,L37V6200DEG，L42V6200DEG，L46V6200DEG,L55V6200DEG，L37P11FBDEG,L40P11FBDE,L55P11FBDEG，L32E5330DE,L37E5330DE,L42E5330DE,L46E5330DE检修过程:机型：L46V6200DEG MS48IS 故障现象：自动关机原因分析：这是一块服务商送修的数字板,通电试机发现，上电处于待机模式，按遥控开机后,主板上 24V/3.3V/1.8V/2。5V 都有,但无背光开启信号和屏供电，先软件后硬件的办法吧，用电脑串口加网线升级后机子开了,但是老化半小时后，就关机，肯定不是软件的问题了,但测量到复位三极管 Q1101 的 C 极电压为 1。7V 左右跳动，B 极电压为 2.2V 左右,E 极电压为 2.9V 左右，凭感觉自动关机的问题就出现这里，关机测量 Q1101 的 B 极外围电路 C1138 的对地阻值为 10K 左右，而正常好板该店阻值为 100K 左右，用烙铁烫一下该电容，阻值马上恢复到 100K 以上，用 2UF 贴片电容更换该电容后，老化半天故障也不在出现。确定故障排除。 兰州技术组故障板名称：数字板故障元件位号：C1138处理措施：更换故障编码:11X故障现象：其它不开机故障机芯：LCD MT23L 机芯机型:L26F11,L19F11,L24F11,L32F11,L19P31,L24P31,L26P31，L37F11，L24F19,L32F19，L26M9B,L32M9B,L32E19,L19P21，L26F19，C24E320，L19F3270B，L19F3280B，L19F3290B检修过程：此机芯出现限视收看时按调试说明上的超级密码四个 0 无法解锁，正确的方法是：按遥控器的红蓝+0000 解除。故障板名称：主板故障元件位号:软件处理措施:按遥控器的红蓝+0000 解除图片：无备注：故障编码:325故障现象:图像尺寸/中心不正确机芯：LCD 3DI98S 机芯机型：L55X11FE3D,L46P11FE3D,L55P11FE3D,L46X11FE3D，D42P6100D,D46P6100D,D55P6100D，L47V6300—3D,L55V6300—3D,L42V6300—3D，L58X9200—3D,L46V8200—3D，L55V8200—3D检修过程：这是一块送修数字板，上电试机发现图像倒立,一看都是屏参不合适，调试后发现不记忆，一想肯定是 U901 坏了,和 MS28 的一样不记忆都是 EN25F16 坏了,更换新的 25f16 写入 RMOOT 程序后还是一样的，这是不知道如何去修，后来又从一块新板上把 U904，24C64，U1301，27UF08 后还是一样的，重新梳理思路，想想是不是 BGA 出来的数据信号受到堵塞而导致不记忆，认真测量后发现 U9...
