UPS双母线一体化配电解决方案

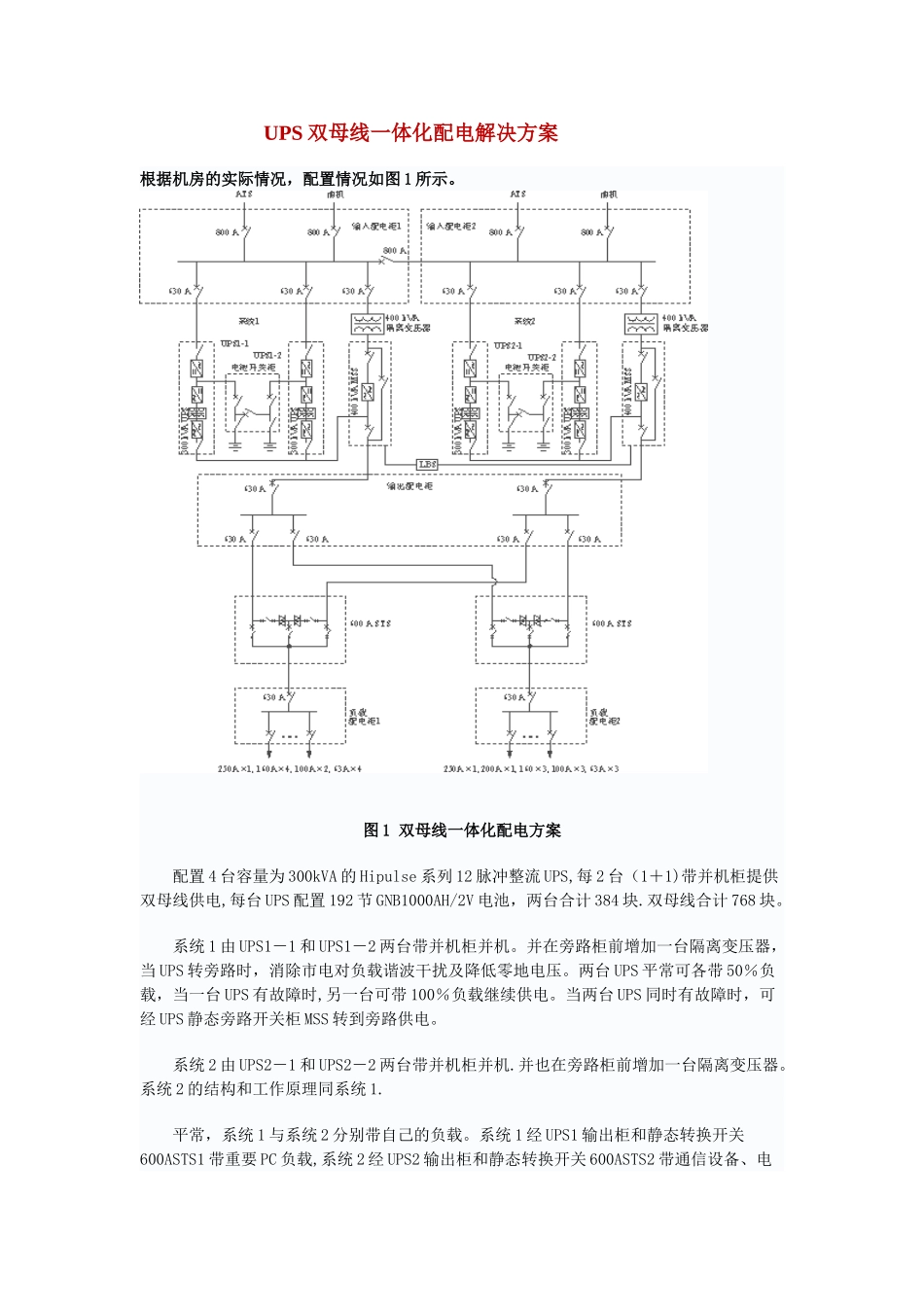

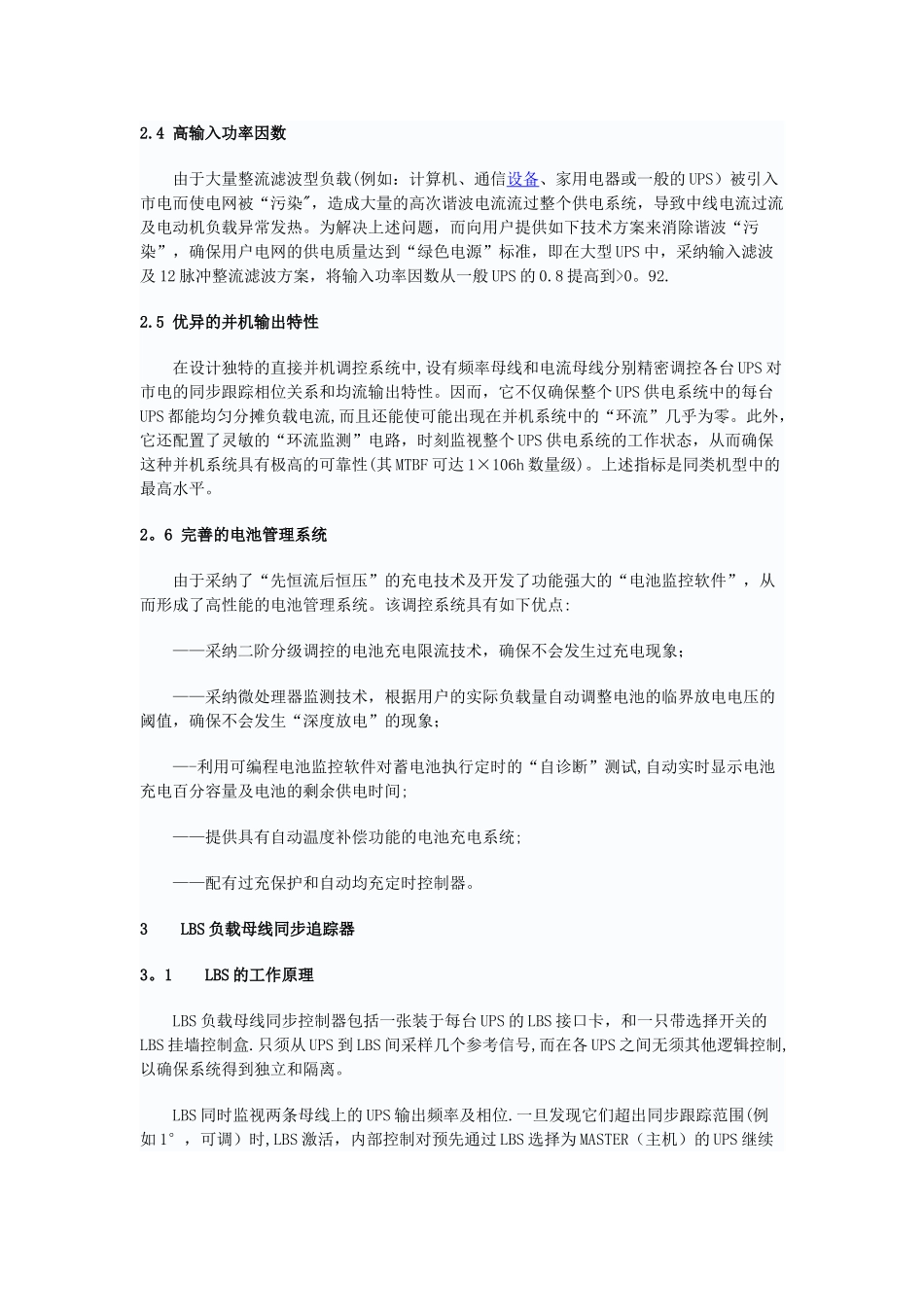

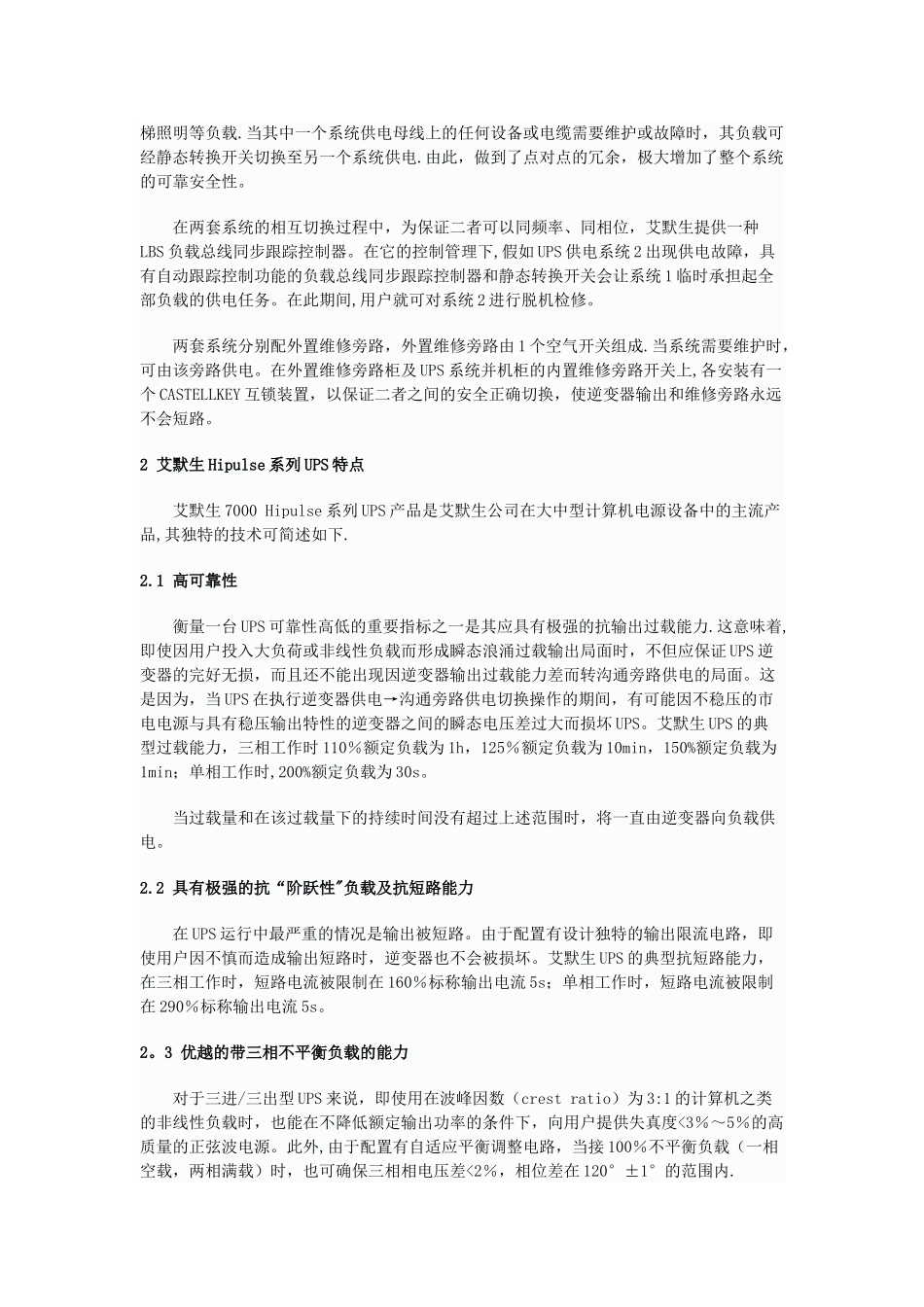

UPS 双母线一体化配电解决方案根据机房的实际情况，配置情况如图 1 所示。图 1 双母线一体化配电方案 配置 4 台容量为 300kVA 的 Hipulse 系列 12 脉冲整流 UPS,每 2 台（1＋1)带并机柜提供双母线供电,每台 UPS 配置 192 节 GNB1000AH/2V 电池，两台合计 384 块.双母线合计 768 块。 系统 1 由 UPS1－1 和 UPS1－2 两台带并机柜并机。并在旁路柜前增加一台隔离变压器，当 UPS 转旁路时，消除市电对负载谐波干扰及降低零地电压。两台 UPS 平常可各带 50％负载，当一台 UPS 有故障时,另一台可带 100％负载继续供电。当两台 UPS 同时有故障时，可经 UPS 静态旁路开关柜 MSS 转到旁路供电。 系统 2 由 UPS2－1 和 UPS2－2 两台带并机柜并机.并也在旁路柜前增加一台隔离变压器。系统 2 的结构和工作原理同系统 1. 平常，系统 1 与系统 2 分别带自己的负载。系统 1 经 UPS1 输出柜和静态转换开关600ASTS1 带重要 PC 负载,系统 2 经 UPS2 输出柜和静态转换开关 600ASTS2 带通信设备、电梯照明等负载.当其中一个系统供电母线上的任何设备或电缆需要维护或故障时，其负载可经静态转换开关切换至另一个系统供电.由此，做到了点对点的冗余，极大增加了整个系统的可靠安全性。 在两套系统的相互切换过程中，为保证二者可以同频率、同相位，艾默生提供一种LBS 负载总线同步跟踪控制器。在它的控制管理下,假如 UPS 供电系统 2 出现供电故障，具有自动跟踪控制功能的负载总线同步跟踪控制器和静态转换开关会让系统 1 临时承担起全部负载的供电任务。在此期间,用户就可对系统 2 进行脱机检修。 两套系统分别配外置维修旁路，外置维修旁路由 1 个空气开关组成.当系统需要维护时，可由该旁路供电。在外置维修旁路柜及 UPS 系统并机柜的内置维修旁路开关上,各安装有一个 CASTELLKEY 互锁装置，以保证二者之间的安全正确切换，使逆变器输出和维修旁路永远不会短路。2 艾默生 Hipulse 系列 UPS 特点 艾默生 7000 Hipulse 系列 UPS 产品是艾默生公司在大中型计算机电源设备中的主流产品,其独特的技术可简述如下.2.1 高可靠性 衡量一台 UPS 可靠性高低的重要指标之一是其应具有极强的抗输出过载能力.这意味着,即使因用户投入大负荷或非线性负载而形成瞬态浪涌过载输出局面时，不但应保证 UPS 逆变器的完好无损，而且还不能出现因逆变器输出过载能力差而转...
