UPS电池配置计算方法

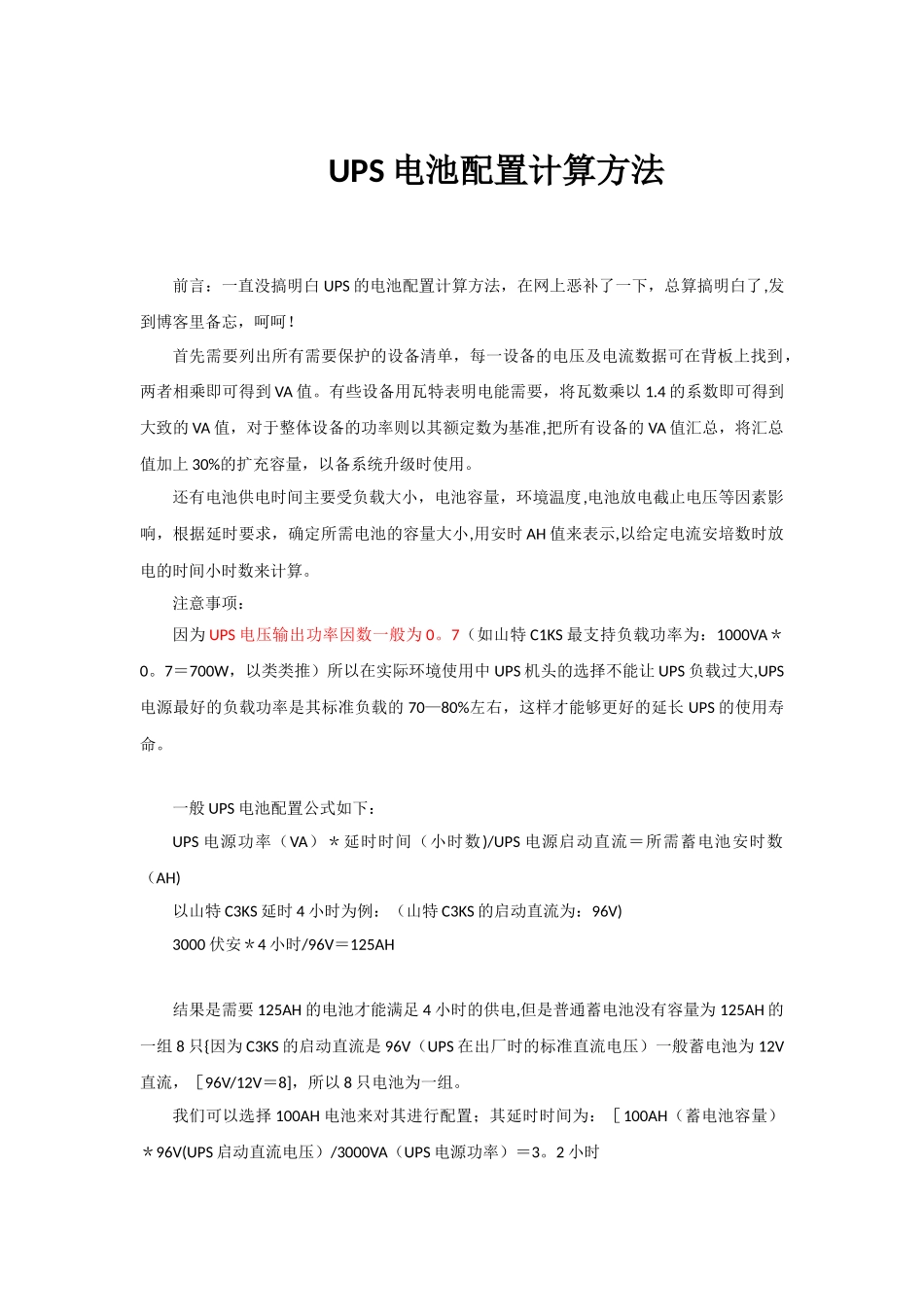

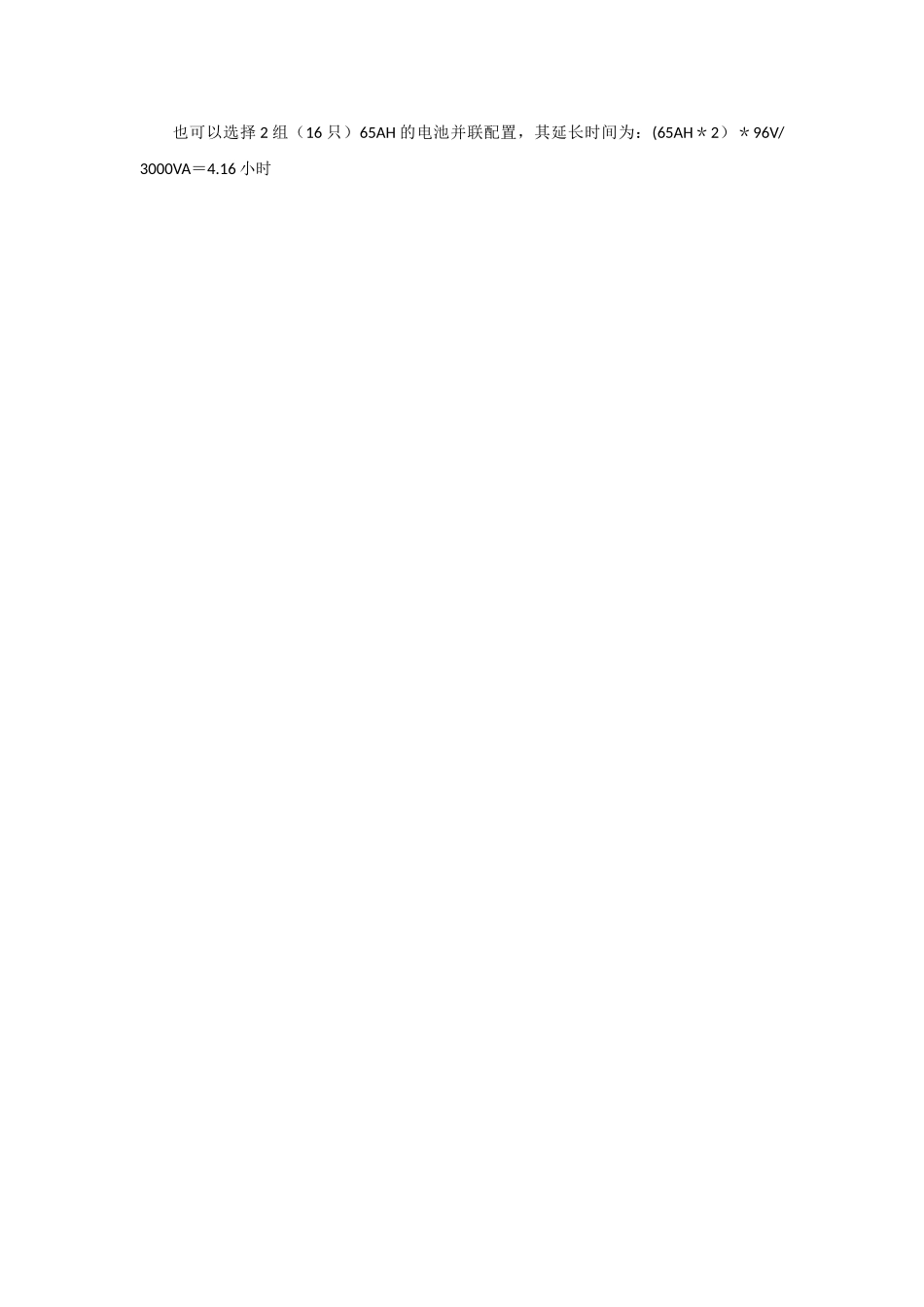

UPS 电池配置计算方法前言：一直没搞明白 UPS 的电池配置计算方法，在网上恶补了一下，总算搞明白了,发到博客里备忘，呵呵！ 首先需要列出所有需要保护的设备清单，每一设备的电压及电流数据可在背板上找到，两者相乘即可得到 VA 值。有些设备用瓦特表明电能需要，将瓦数乘以 1.4 的系数即可得到大致的 VA 值，对于整体设备的功率则以其额定数为基准,把所有设备的 VA 值汇总，将汇总值加上 30%的扩充容量，以备系统升级时使用。还有电池供电时间主要受负载大小，电池容量，环境温度,电池放电截止电压等因素影响，根据延时要求，确定所需电池的容量大小,用安时 AH 值来表示,以给定电流安培数时放电的时间小时数来计算。注意事项：因为 UPS 电压输出功率因数一般为 0。7（如山特 C1KS 最支持负载功率为：1000VA＊0。7＝700W，以类类推）所以在实际环境使用中 UPS 机头的选择不能让 UPS 负载过大,UPS电源最好的负载功率是其标准负载的 70—80%左右，这样才能够更好的延长 UPS 的使用寿命。一般 UPS 电池配置公式如下：UPS 电源功率（VA）＊延时时间（小时数)/UPS 电源启动直流＝所需蓄电池安时数（AH)以山特 C3KS 延时 4 小时为例：（山特 C3KS 的启动直流为：96V)3000 伏安＊4 小时/96V＝125AH结果是需要 125AH 的电池才能满足 4 小时的供电,但是普通蓄电池没有容量为 125AH 的一组 8 只{因为 C3KS 的启动直流是 96V（UPS 在出厂时的标准直流电压）一般蓄电池为 12V直流，［96V/12V＝8]，所以 8 只电池为一组。我们可以选择 100AH 电池来对其进行配置；其延时时间为：［100AH（蓄电池容量）＊96V(UPS 启动直流电压）/3000VA（UPS 电源功率）＝3。2 小时也可以选择 2 组（16 只）65AH 的电池并联配置，其延长时间为：(65AH＊2）＊96V/3000VA＝4.16 小时山特 UPS 电源蓄电池容量和数量的计算方法在线式 Castle 系列 UPS 电源是目前国内市场上占有率最多的不间断电源产品，因为它的产品稳定性好、价格便宜，所以很受广阔用户的喜爱。很多用户在购买 Castle 系列 UPS电源时，不知道如何配备蓄电池组，这里为大家列一个详细的行业内计算方法，供大家参考。了解 UPS 电源的输出功率、蓄电池逆变电压这里以 C3K 为例,这是功率为 3KVA 电池逆变电压为 96V 的 UPS 电源。这些资料一般由公司网站或者产品资料上猎取，不同型号机器电池组电压也不一样。计算 UPS 电源的实...
