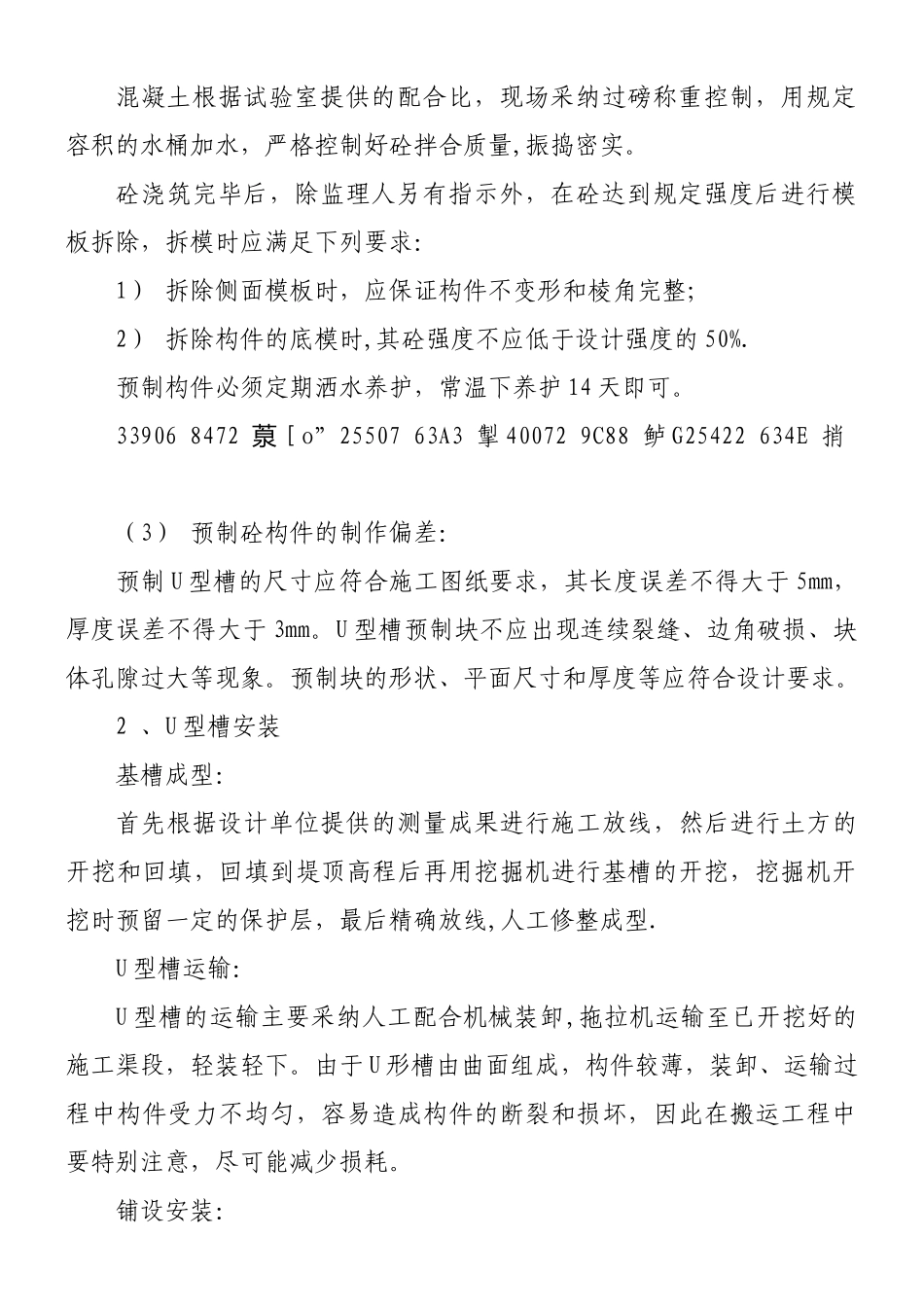

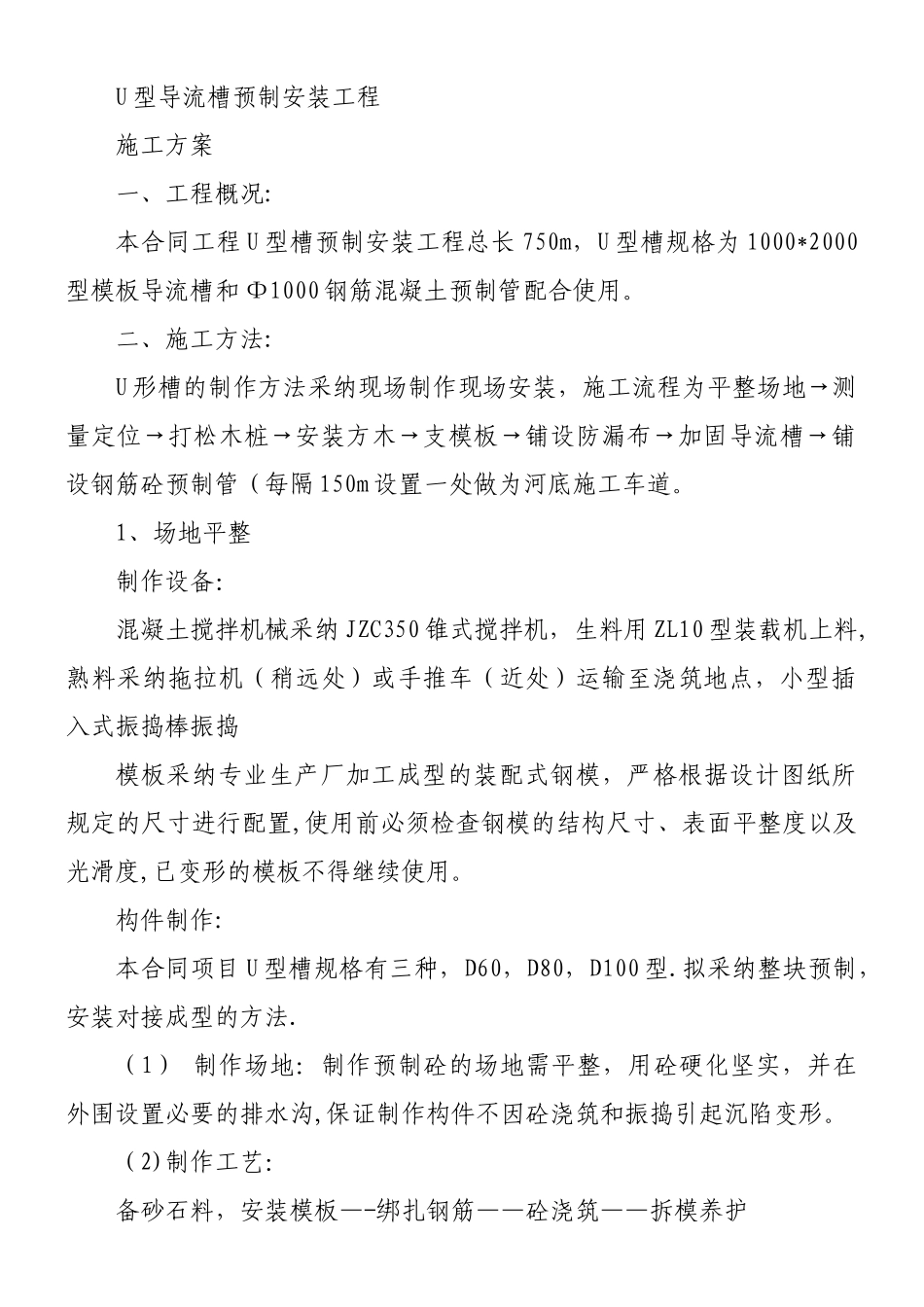

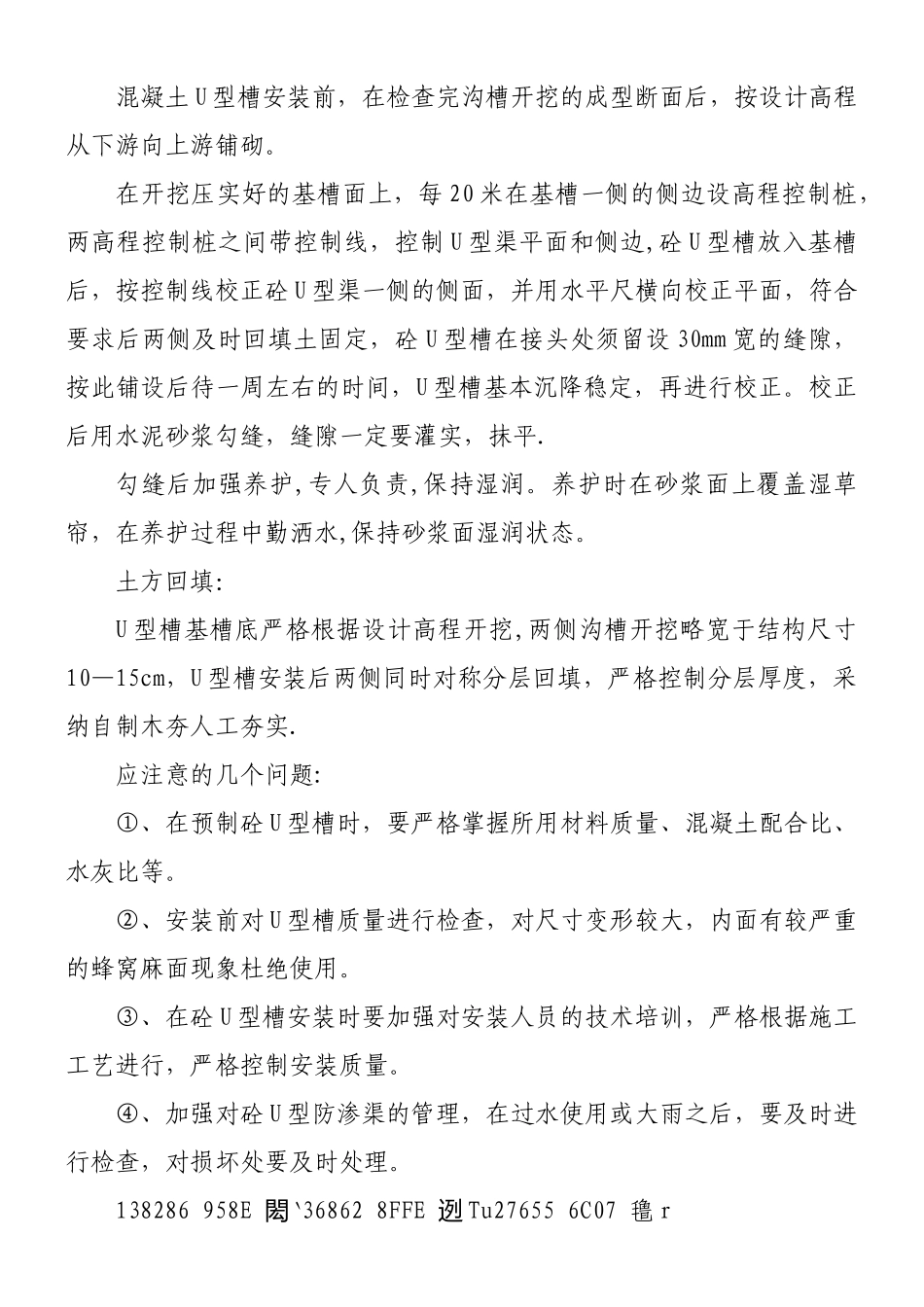

U 型导流槽预制安装工程施工方案一、工程概况:本合同工程 U 型槽预制安装工程总长 750m，U 型槽规格为 1000*2000型模板导流槽和 Ф1000 钢筋混凝土预制管配合使用。二、施工方法:U 形槽的制作方法采纳现场制作现场安装，施工流程为平整场地→测量定位→打松木桩→安装方木→支模板→铺设防漏布→加固导流槽→铺设钢筋砼预制管（每隔 150m 设置一处做为河底施工车道。1、场地平整制作设备：混凝土搅拌机械采纳 JZC350 锥式搅拌机，生料用 ZL10 型装载机上料,熟料采纳拖拉机（稍远处）或手推车（近处）运输至浇筑地点，小型插入式振捣棒振捣模板采纳专业生产厂加工成型的装配式钢模，严格根据设计图纸所规定的尺寸进行配置,使用前必须检查钢模的结构尺寸、表面平整度以及光滑度,已变形的模板不得继续使用。构件制作:本合同项目 U 型槽规格有三种，D60，D80，D100 型.拟采纳整块预制，安装对接成型的方法.（1） 制作场地：制作预制砼的场地需平整，用砼硬化坚实，并在外围设置必要的排水沟,保证制作构件不因砼浇筑和振捣引起沉陷变形。（2)制作工艺：备砂石料，安装模板—-绑扎钢筋——砼浇筑——拆模养护混凝土根据试验室提供的配合比，现场采纳过磅称重控制，用规定容积的水桶加水，严格控制好砼拌合质量,振捣密实。砼浇筑完毕后，除监理人另有指示外，在砼达到规定强度后进行模板拆除，拆模时应满足下列要求：1） 拆除侧面模板时，应保证构件不变形和棱角完整；2） 拆除构件的底模时,其砼强度不应低于设计强度的 50%.预制构件必须定期洒水养护，常温下养护 14 天即可。33906 8472 ［葲o”25507 63A3 掣 40072 9C88 鲈 G25422 634E 捎（3） 预制砼构件的制作偏差：预制 U 型槽的尺寸应符合施工图纸要求，其长度误差不得大于 5mm，厚度误差不得大于 3mm。U 型槽预制块不应出现连续裂缝、边角破损、块体孔隙过大等现象。预制块的形状、平面尺寸和厚度等应符合设计要求。2 、U 型槽安装基槽成型：首先根据设计单位提供的测量成果进行施工放线，然后进行土方的开挖和回填，回填到堤顶高程后再用挖掘机进行基槽的开挖，挖掘机开挖时预留一定的保护层，最后精确放线,人工修整成型.U 型槽运输：U 型槽的运输主要采纳人工配合机械装卸,拖拉机运输至已开挖好的施工渠段，轻装轻下。由于 U 形槽由曲面组成，构件较薄，装卸、运输过程中构件受力不均匀，容易造成构件的断裂和损坏，因此在搬运工程中要特别注意，...
