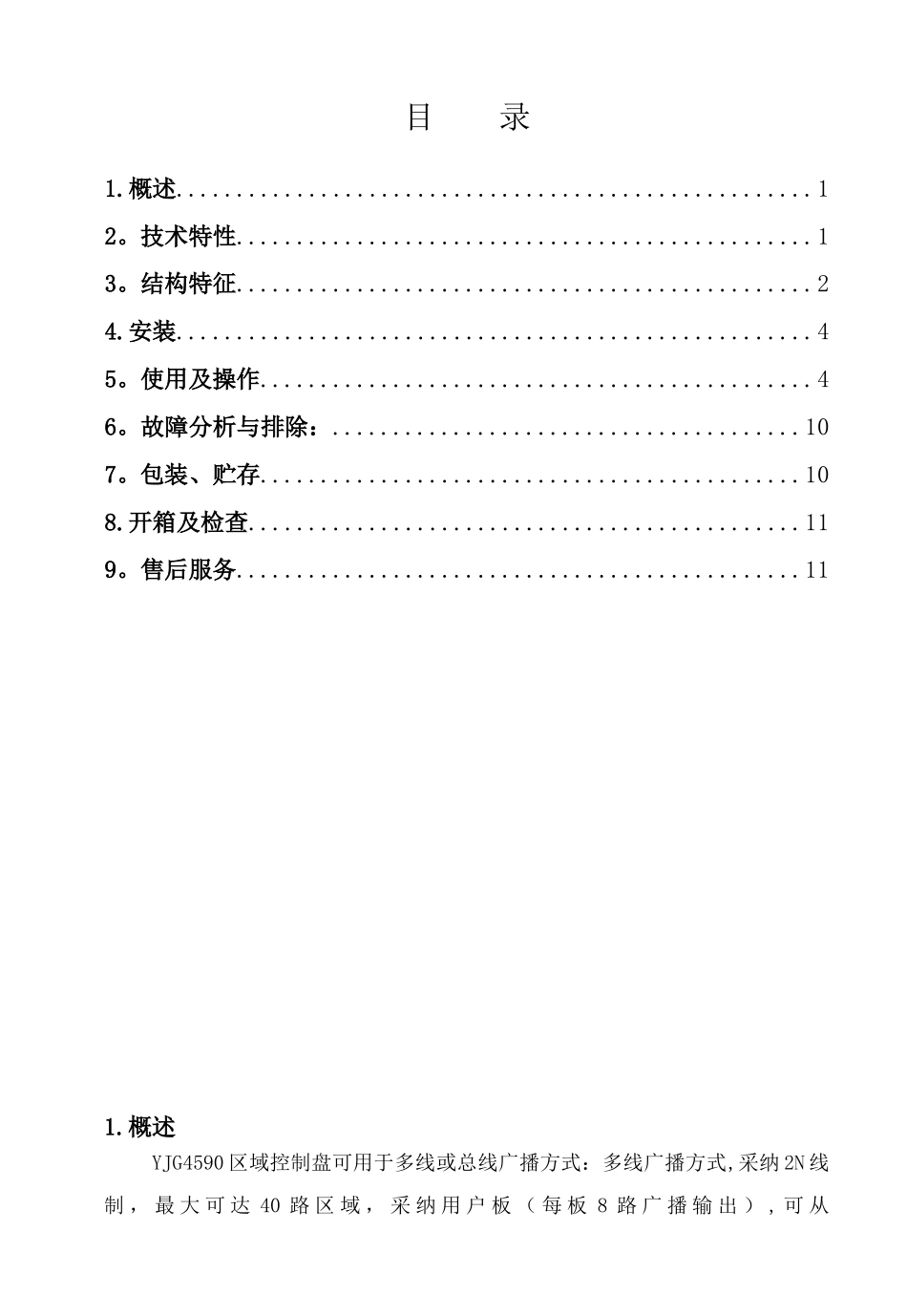

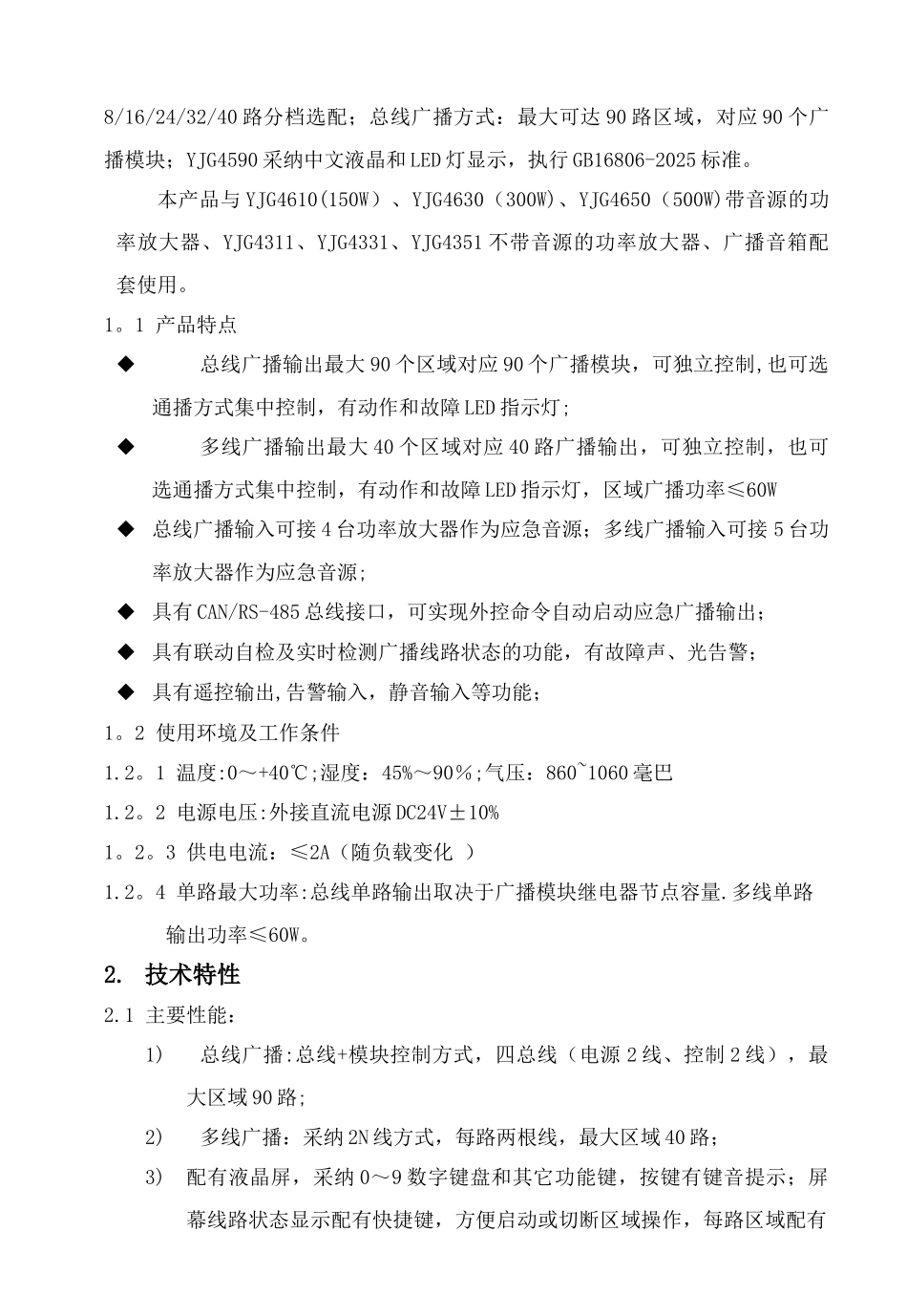

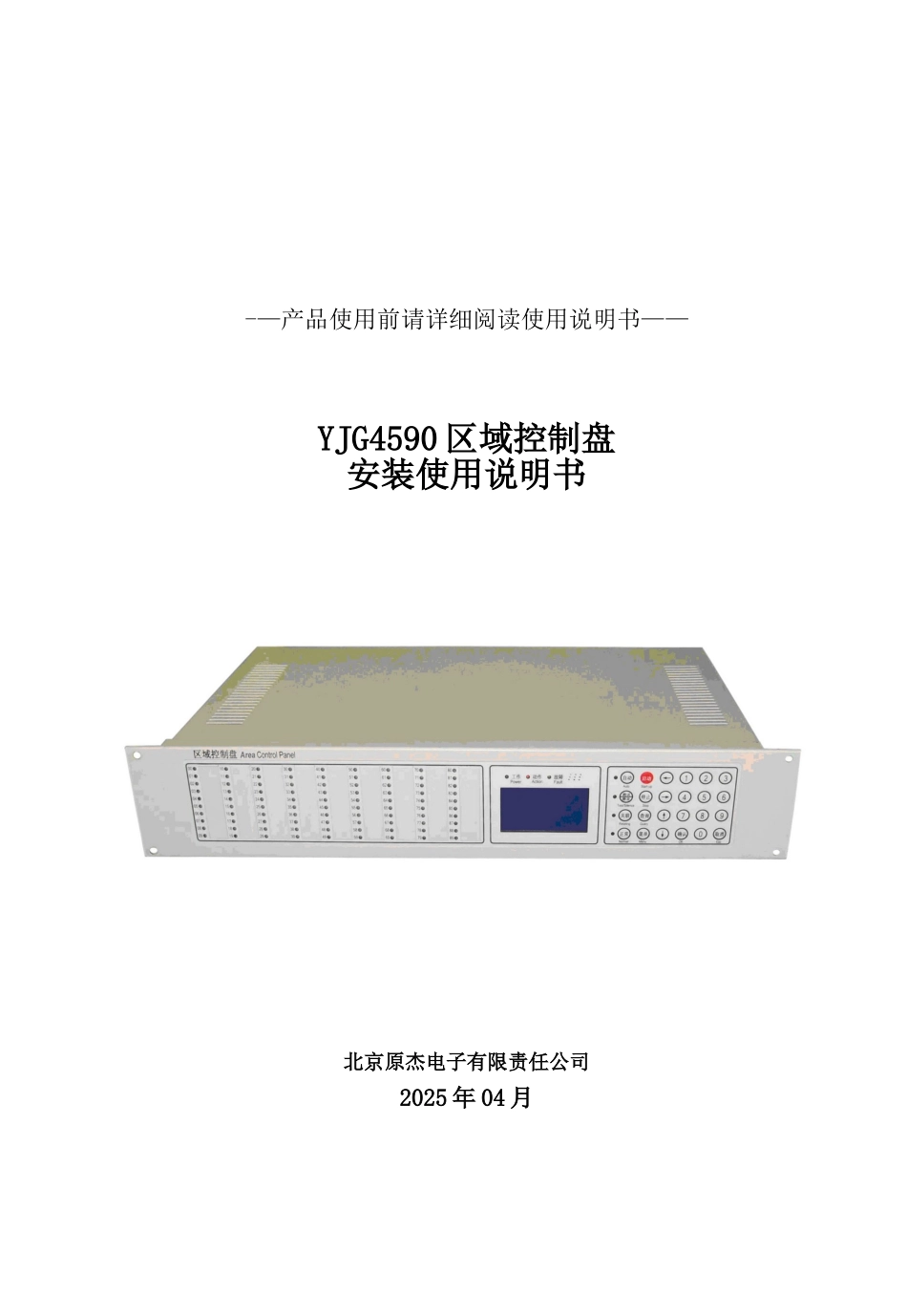

-—产品使用前请详细阅读使用说明书——YJG4590 区域控制盘安装使用说明书北京原杰电子有限责任公司2025 年 04 月目 录1.概述.....................................................12。技术特性................................................13。结构特征................................................24.安装.....................................................45。使用及操作..............................................46。故障分析与排除：.......................................107。包装、贮存.............................................108.开箱及检查..............................................119。售后服务...............................................11 1.概述YJG4590 区域控制盘可用于多线或总线广播方式：多线广播方式,采纳 2N 线制 ， 最 大 可 达 40 路 区 域 ， 采 纳 用 户 板 （ 每 板 8 路 广 播 输 出 ） , 可 从8/16/24/32/40 路分档选配；总线广播方式：最大可达 90 路区域，对应 90 个广播模块；YJG4590 采纳中文液晶和 LED 灯显示，执行 GB16806-2025 标准。本产品与 YJG4610(150W）、YJG4630（300W)、YJG4650（500W)带音源的功率放大器、YJG4311、YJG4331、YJG4351 不带音源的功率放大器、广播音箱配套使用。1。1 产品特点总线广播输出最大 90 个区域对应 90 个广播模块，可独立控制,也可选通播方式集中控制，有动作和故障 LED 指示灯;多线广播输出最大 40 个区域对应 40 路广播输出，可独立控制，也可选通播方式集中控制，有动作和故障 LED 指示灯，区域广播功率≤60W 总线广播输入可接 4 台功率放大器作为应急音源；多线广播输入可接 5 台功率放大器作为应急音源; 具有 CAN/RS-485 总线接口，可实现外控命令自动启动应急广播输出； 具有联动自检及实时检测广播线路状态的功能，有故障声、光告警； 具有遥控输出,告警输入，静音输入等功能；1。2 使用环境及工作条件1.2。1 温度:0～+40℃;湿度：45%～90％;气压：860~1060 毫巴1.2。2 电源电压:外接直流电源 DC24V±10%1。2。3 供电电流：≤2A（随负载变化 ）1.2。4 单路最大功率:总线单路输出取决于广播模块继电器节点容量.多线单路输出功率≤60W。2. 技术特性2.1 主要性能：1)总线广播:总线+模块控制方式，四总线（电源 2 线、控...
