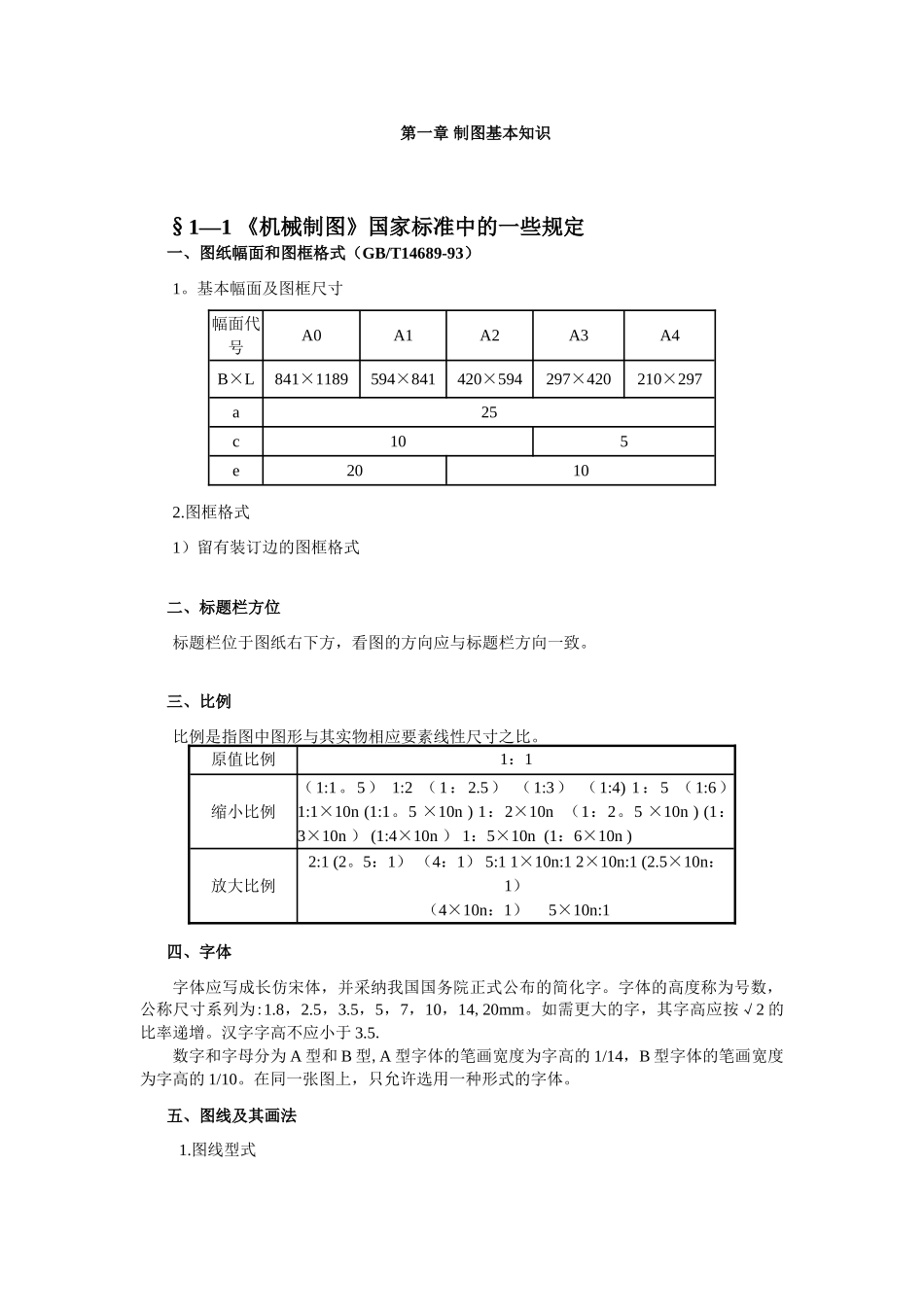

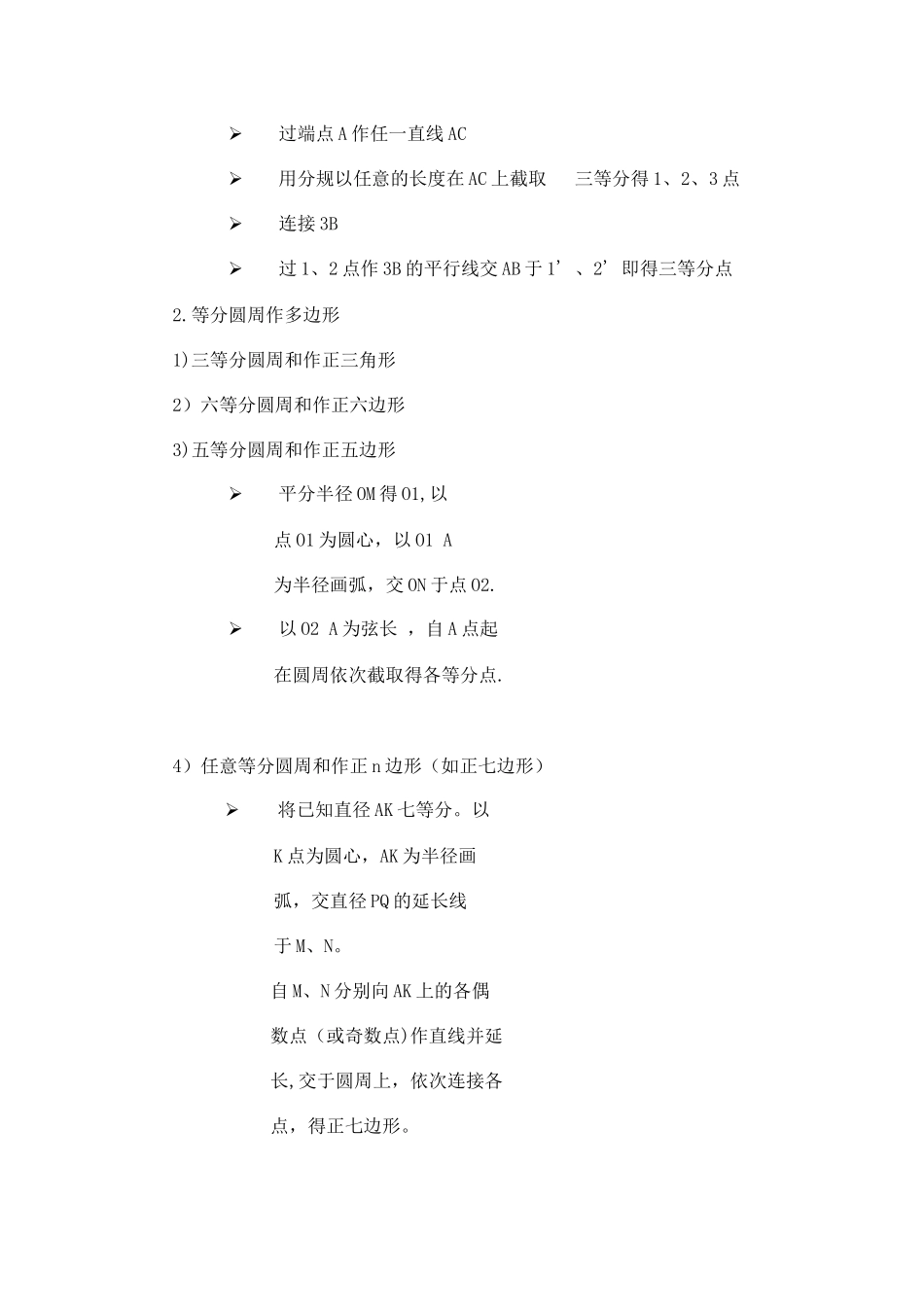

第一章 制图基本知识 §1—1 《机械制图》国家标准中的一些规定一、图纸幅面和图框格式（GB/T14689-93）1。基本幅面及图框尺寸幅面代号A0A1A2A3A4B×L841×1189594×841420×594297×420210×297a25c105e20102.图框格式1）留有装订边的图框格式 二、标题栏方位标题栏位于图纸右下方，看图的方向应与标题栏方向一致。三、比例比例是指图中图形与其实物相应要素线性尺寸之比。原值比例1：1缩小比例（1:1。5） 1:2 （1：2.5） （1:3） （1:4) 1：5 （1:6） 1:1×10n (1:1。5 ×10n ) 1：2×10n （1：2。5 ×10n ) (1：3×10n ） (1:4×10n ） 1：5×10n (1：6×10n ) 放大比例2:1 (2。5：1） （4：1） 5:1 1×10n:1 2×10n:1 (2.5×10n：1）（4×10n：1） 5×10n:1四、字体字体应写成长仿宋体，并采纳我国国务院正式公布的简化字。字体的高度称为号数，公称尺寸系列为:1.8，2.5，3.5，5，7，10，14,20mm。如需更大的字，其字高应按√2 的比率递增。汉字字高不应小于 3.5.数字和字母分为 A 型和 B 型,A 型字体的笔画宽度为字高的 1/14，B 型字体的笔画宽度为字高的 1/10。在同一张图上，只允许选用一种形式的字体。 五、图线及其画法 1.图线型式 图线分为粗细两种，粗线的宽度推举系列为：0。18,0.25，0。35，0。5，0.7,1，1.4,2mm。细实线的宽度为 b/3。 2。图线的画法同一图样中同类图线的宽度应基本一致。虚线、点划线、双点划线的线段长度和间隙应大致相等。两条平行线之间的距离应不小于粗实线宽度的两倍，其最小距离不得小于 0.7mm。绘制圆的对称中心线时，圆心应为线段的交点。点划线的首末两端应是长划,而不应是短划,且应超出圆外 2~5mm。在较小的图形上绘制点划线有困难时，可用细实线代替。虚线与各图线相交时，应以线段相交；虚线作为粗实线的延长线时，实虚变换处要空开。六、尺寸标注1.基本规则 机件的真实大小应以图样上所标注的尺寸数值为依据,与图形的大小及绘图的准确度无关。 图样中的尺寸以 mm 为单位的不需标注计量单位的代号和名称，采纳其它单位时则必须注明计量单位的代号和名称，如 50cm、60ο 等。 图样中的尺寸为该图样所示机件最后完工的尺寸,否则应另加说明。 机件的每一尺寸，一般只标注一次，并应标注在反映该结构最清楚的图形上。2。尺寸的组成尺寸线、尺寸数字、尺寸界限§1-2 几何作图一、绘图工具的使用1。图板 2。丁字尺3。三角板4.铅笔5.分...
