一座景观人行桥的设计说明

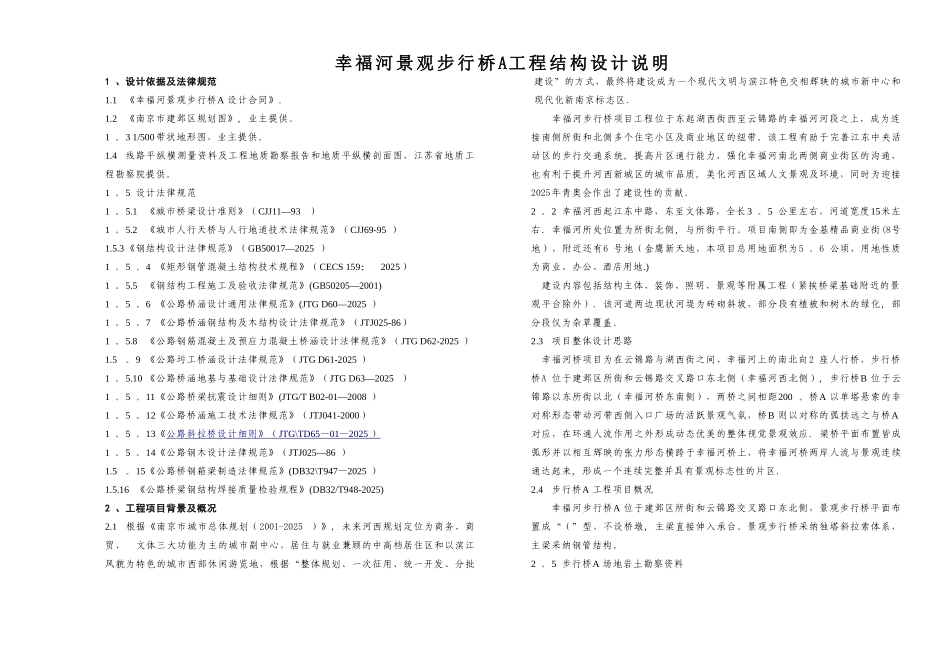

幸 福 河 景 观 步 行 桥 A工 程 结 构 设 计 说 明1 、设计依据及法律规范1.1《幸福河景观步行桥A 设计合同》.1.2《南京市建邺区规划图》,业主提供。1 。3 1/500 带状地形图，业主提供。1.4线路平纵横测量资料及工程地质勘察报告和地质平纵横剖面图，江苏省地质工程勘察院提供。1 。5 设计法律规范1 。5.1《城市桥梁设计准则》（CJJ11—93）1 。5.2《城市人行天桥与人行地道技术法律规范》（CJJ69-95 ）1.5.3《钢结构设计法律规范》（GB50017—2025 ）1 。5 。4 《矩形钢管混凝土结构技术规程》（CECS 159： 2025）1 。5.5《钢结构工程施工及验收法律规范》(GB50205—2001)1 。5 。6 《公路桥涵设计通用法律规范》(JTG D60—2025 ）1 。5 。7 《公路桥涵钢结构及木结构设计法律规范》（JTJ025-86）1 。5.8《公路钢筋混凝土及预应力混凝土桥涵设计法律规范》（JTG D62-2025 ）1.5。9 《公路圬工桥涵设计法律规范》（JTG D61-2025 ）1 。5.10 《公路桥涵地基与基础设计法律规范》（JTG D63—2025 ）1 。5 。11《公路桥梁抗震设计细则》(JTG/T B02-01—2008 ）1 。5 。12《公路桥涵施工技术法律规范》（JTJ041-2000）1 。5 。13《公路斜拉桥设计细则 》 （ JTG\TD65 — 01 — 2025 ） 1 。5 。14《公路钢木设计法律规范》（JTJ025—86 ）1.5。15《公路桥钢箱梁制造法律规范》(DB32\T947—2025 ）1.5.16 《公路桥梁钢结构焊接质量检验规程》(DB32/T948-2025) 2 、工程项目背景及概况2.1 根据《南京市城市总体规划（2001-2025）》, 未来河西规划定位为商务、商贸、 文体三大功能为主的城市副中心，居住与就业兼顾的中高档居住区和以滨江风貌为特色的城市西部休闲游览地，根据“整体规划、一次征用、统一开发、分批建设”的方式，最终将建设成为一个现代文明与滨江特色交相辉映的城市新中心和现代化新南京标志区. 幸福河步行桥项目工程位于东起湖西街西至云锦路的幸福河河段之上，成为连接南侧所街和北侧多个住宅小区及商业地区的纽带。该工程有助于完善江东中央活动区的步行交通系统, 提高片区通行能力，强化幸福河南北两侧商业街区的沟通，也有利于提升河西新城区的城市品质, 美化河西区域人文景观及环境，同时为迎接2025年青奥会作出了建设性的贡献。2 。2 幸福河西起江东中路，东至文体路，全长 3 。5 公里左右，河道宽度15米左右.幸福河所处位置为所街北侧,...
