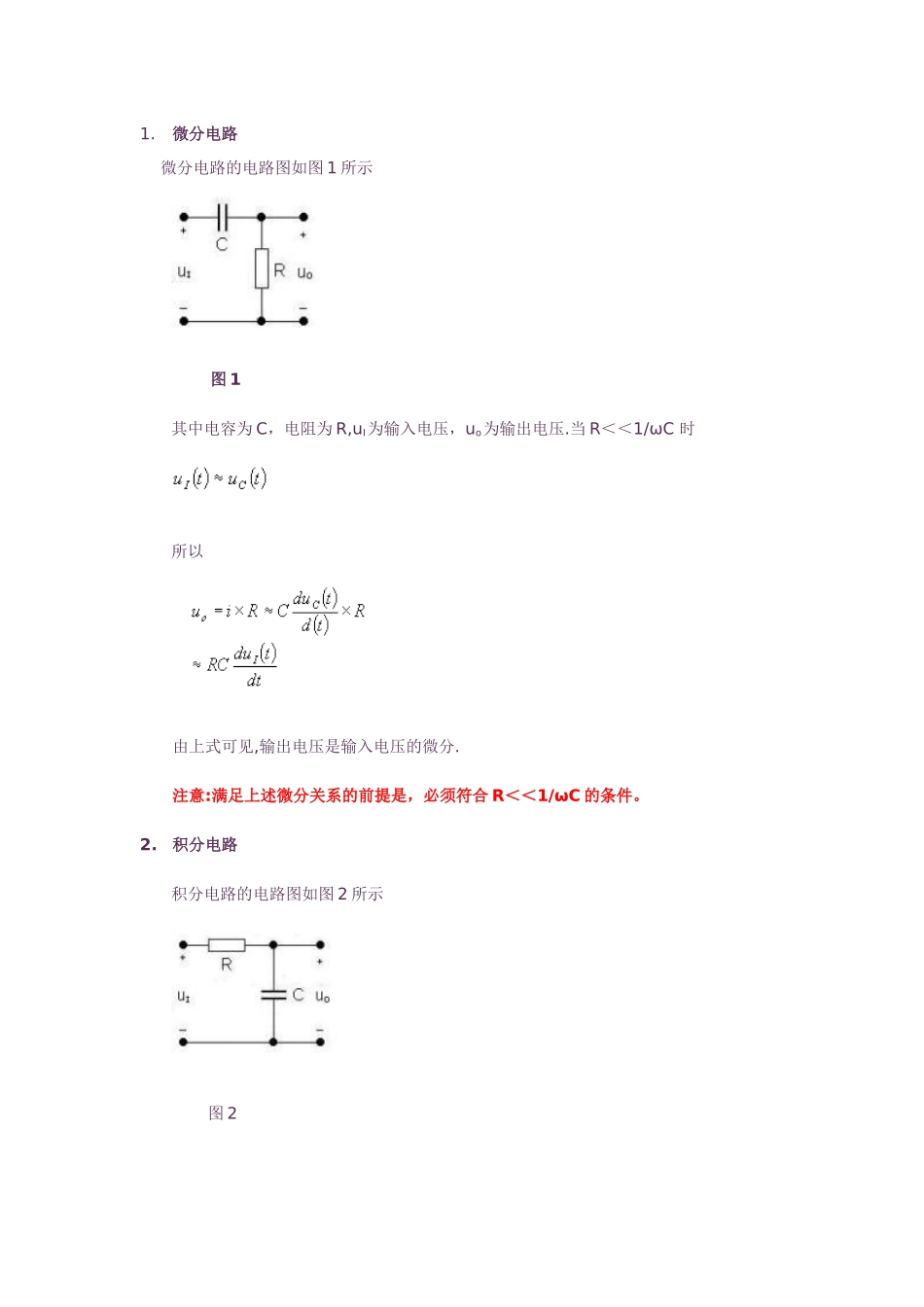

微分电路 微分电路的电路图如图 1 所示 图 1其中电容为 C，电阻为 R,uI为输入电压，uo为输出电压
当 R＜＜1/ωC 时所以 由上式可见,输出电压是输入电压的微分
注意:满足上述微分关系的前提是，必须符合 R＜＜1/ωC 的条件

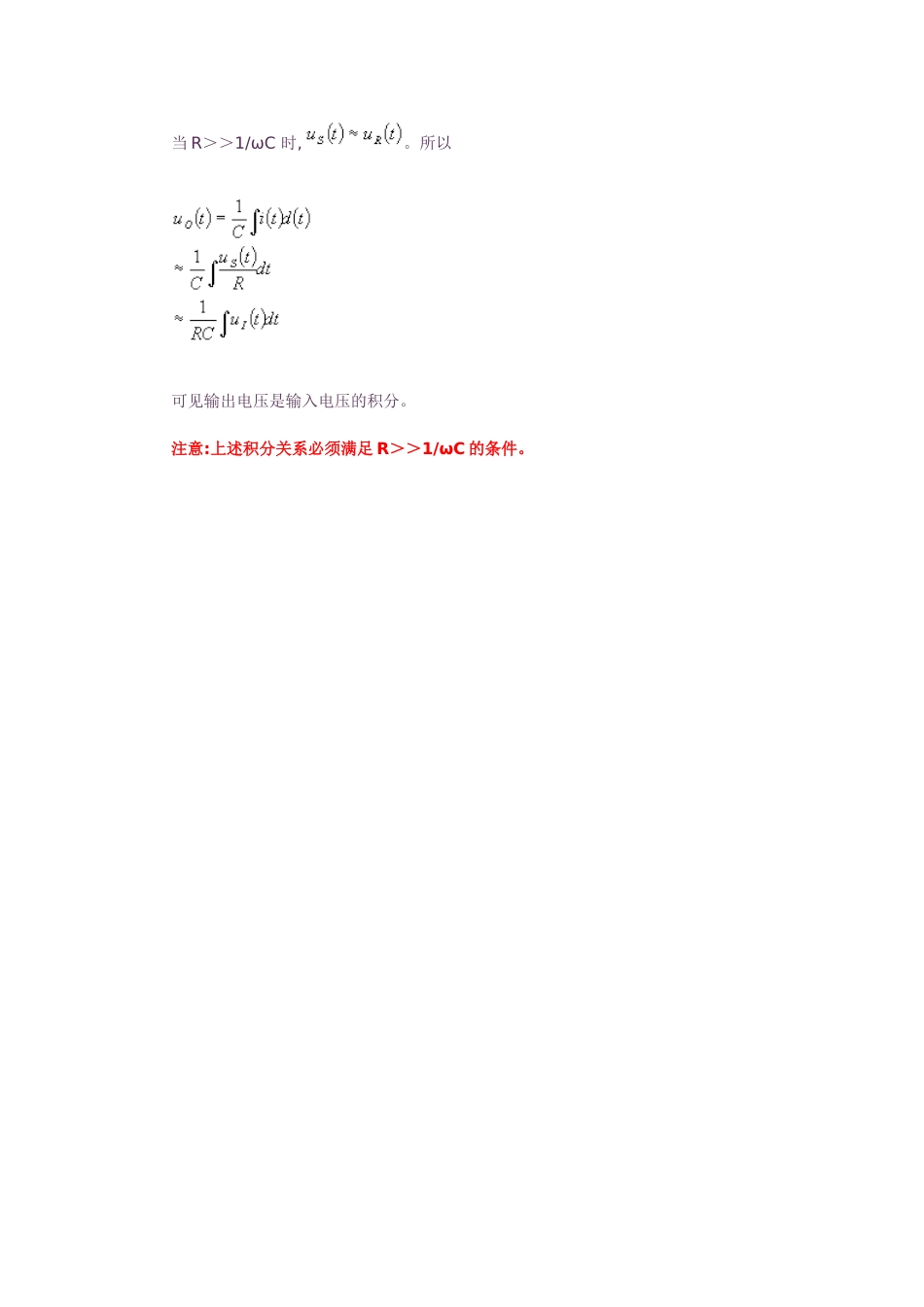

积分电路积分电路的电路图如图 2 所示 图 2当 R＞＞1/ωC 时,
所以 可见输出电压是输入电压的积分
注意:上述积分关系必须满足 R＞＞1/ωC 的条件
