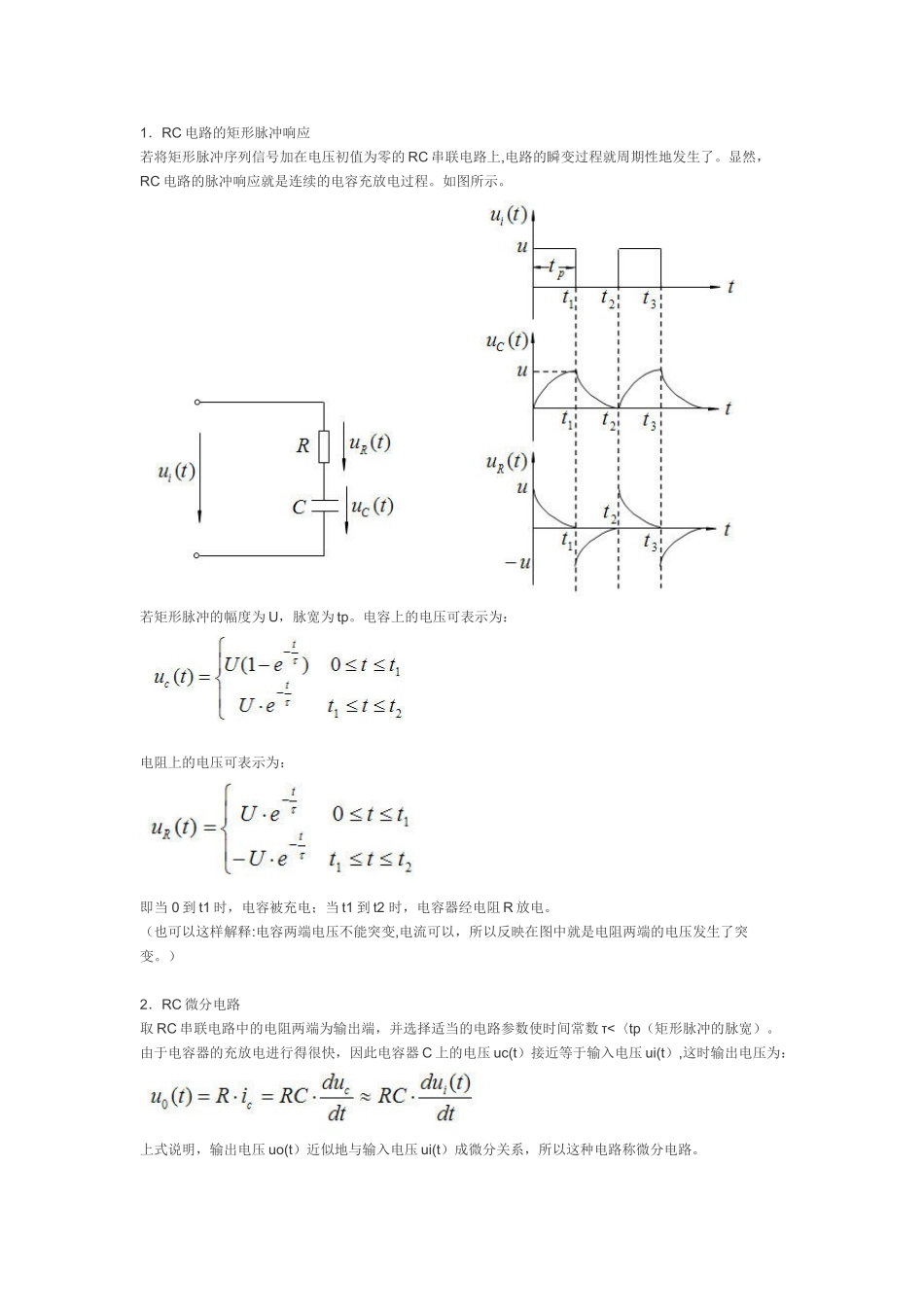

1．RC 电路的矩形脉冲响应若将矩形脉冲序列信号加在电压初值为零的 RC 串联电路上,电路的瞬变过程就周期性地发生了。显然，RC 电路的脉冲响应就是连续的电容充放电过程。如图所示。若矩形脉冲的幅度为 U，脉宽为 tp。电容上的电压可表示为：电阻上的电压可表示为：即当 0 到 t1 时，电容被充电；当 t1 到 t2 时，电容器经电阻 R 放电。（也可以这样解释:电容两端电压不能突变,电流可以，所以反映在图中就是电阻两端的电压发生了突变。）2．RC 微分电路取 RC 串联电路中的电阻两端为输出端，并选择适当的电路参数使时间常数 τ<〈tp（矩形脉冲的脉宽）。由于电容器的充放电进行得很快，因此电容器 C 上的电压 uc(t）接近等于输入电压 ui(t）,这时输出电压为：上式说明，输出电压 uo(t）近似地与输入电压 ui(t）成微分关系，所以这种电路称微分电路。3．RC 积分电路假如将 RC 电路的电容两端作为输出端，电路参数满足 τ>〉tp 的条件,则成为积分电路。由于这种电路电容器充放电进行得很慢，因此电阻 R 上的电压 ur（t)近似等于输入电压 ui(t)，其输出电压 uo(t）为: 上式表明,输出电压 uo(t）与输入电压 ui（t)近似地成积分关系.4．时间常数RC 电路中，时间常数=R＊C ；RL 电路中,时间常数=L/R。===================================RC 电路中：积分电路，电路输出为电容两端,时间常数大；微分电路,电路输出为电压两端，时间常数小。
