RC吸收计算应用

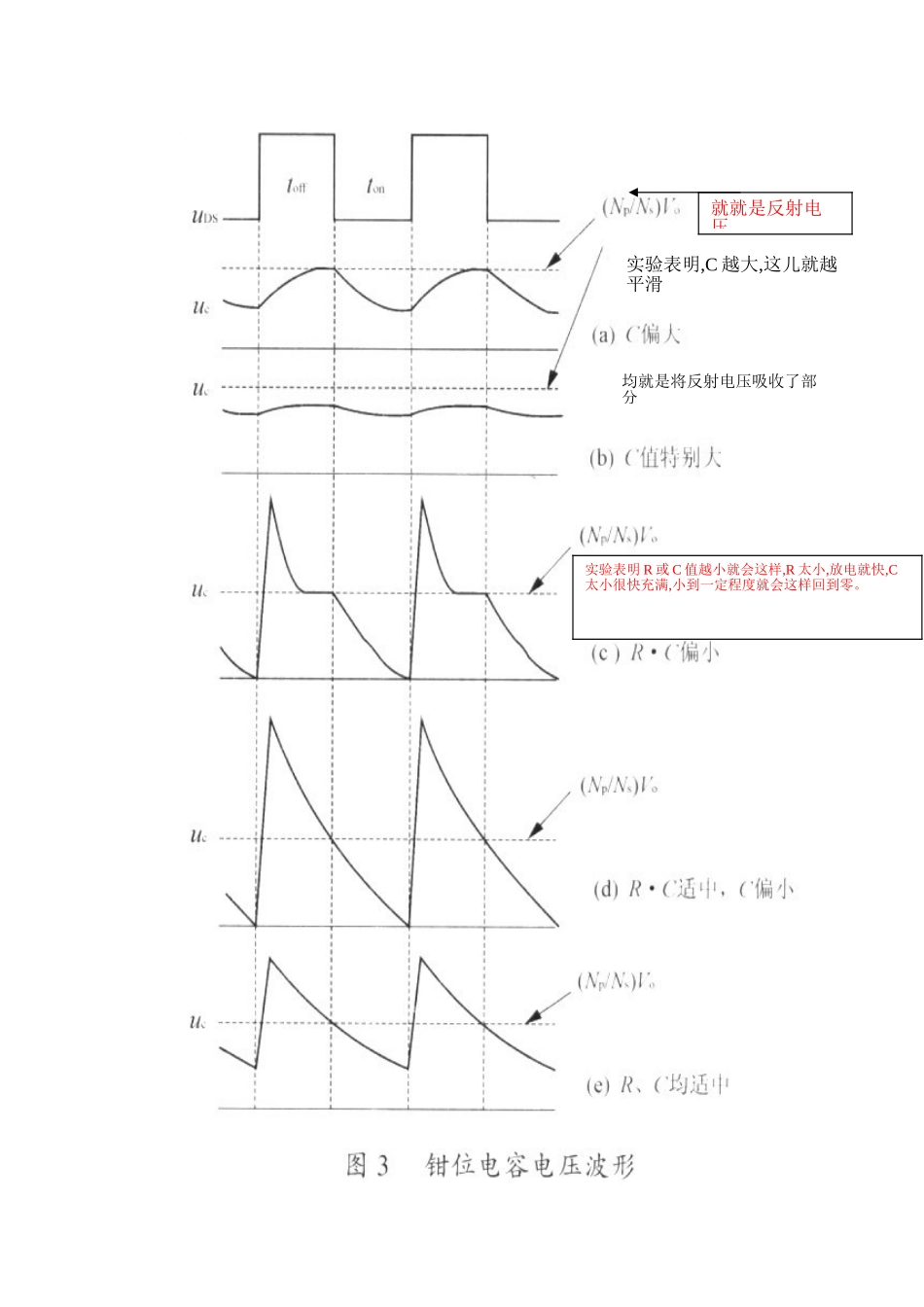

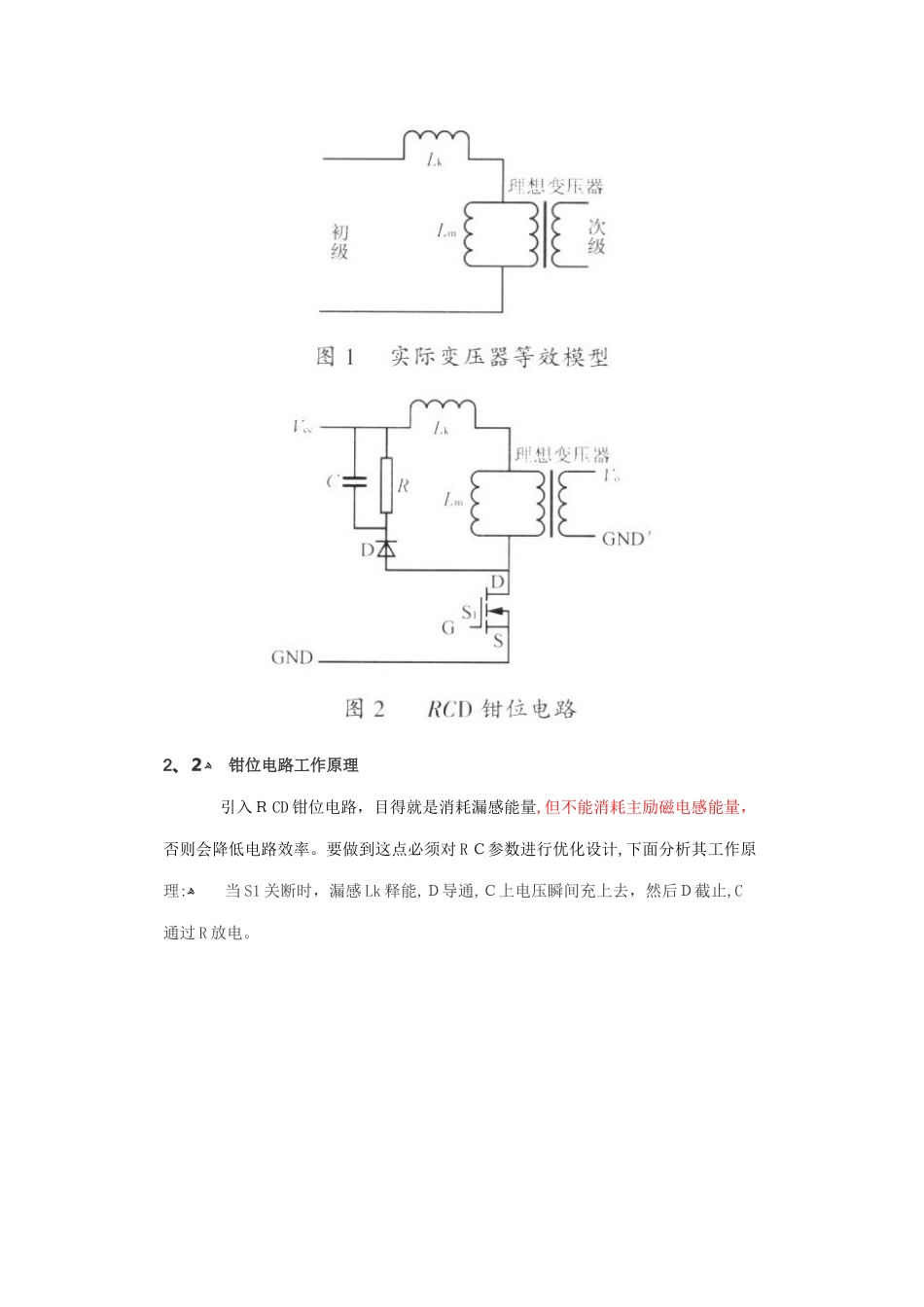

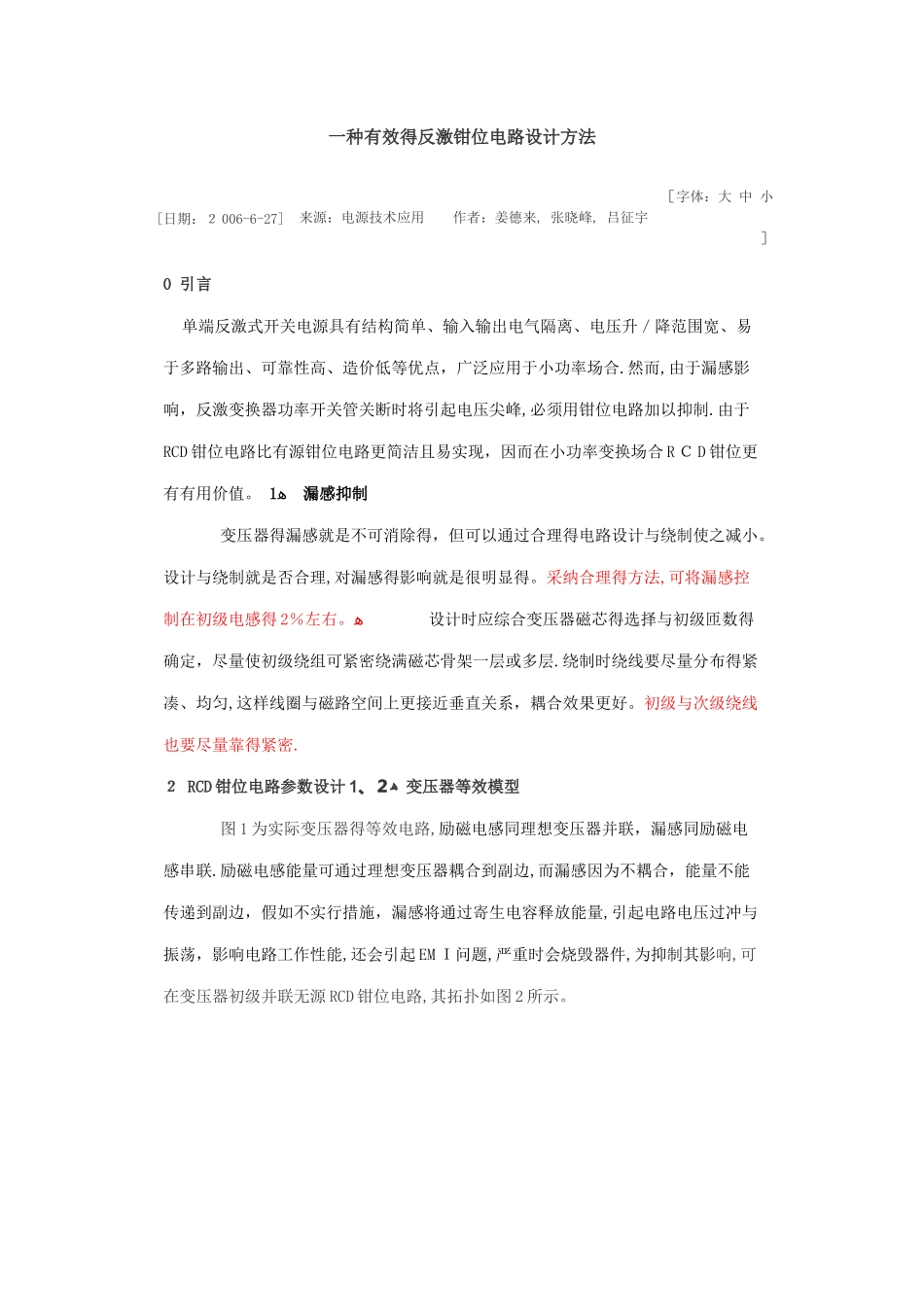

一种有效得反激钳位电路设计方法[日期：２ 006-6-27]来源：电源技术应用 作者：姜德来, 张晓峰, 吕征宇［字体：大 中 小］ 0 引言 单端反激式开关电源具有结构简单、输入输出电气隔离、电压升／降范围宽、易于多路输出、可靠性高、造价低等优点，广泛应用于小功率场合.然而,由于漏感影响，反激变换器功率开关管关断时将引起电压尖峰,必须用钳位电路加以抑制.由于RCD 钳位电路比有源钳位电路更简洁且易实现，因而在小功率变换场合 R Ｃ D 钳位更有有用价值。 ﻫ1 漏感抑制 变压器得漏感就是不可消除得，但可以通过合理得电路设计与绕制使之减小。设计与绕制就是否合理,对漏感得影响就是很明显得。采纳合理得方法,可将漏感控制在初级电感得 2％左右。ﻫ 设计时应综合变压器磁芯得选择与初级匝数得确定，尽量使初级绕组可紧密绕满磁芯骨架一层或多层.绕制时绕线要尽量分布得紧凑、均匀,这样线圈与磁路空间上更接近垂直关系，耦合效果更好。初级与次级绕线也要尽量靠得紧密.２ RCD 钳位电路参数设计ﻫ２、1 变压器等效模型 图 1 为实际变压器得等效电路,励磁电感同理想变压器并联，漏感同励磁电感串联.励磁电感能量可通过理想变压器耦合到副边,而漏感因为不耦合，能量不能传递到副边，假如不实行措施，漏感将通过寄生电容释放能量,引起电路电压过冲与振荡，影响电路工作性能,还会引起 EM Ｉ问题,严重时会烧毁器件,为抑制其影响,可在变压器初级并联无源 RCD 钳位电路,其拓扑如图 2 所示。ﻫ２、2 钳位电路工作原理 引入Ｒ CD 钳位电路，目得就是消耗漏感能量,但不能消耗主励磁电感能量，否则会降低电路效率。要做到这点必须对 R Ｃ参数进行优化设计,下面分析其工作原理:ﻫ 当 S1 关断时，漏感 Lk 释能,Ｄ导通,Ｃ上电压瞬间充上去，然后Ｄ截止,C通过 R 放电。就就是反射电压均就是将反射电压吸收了部分实验表明,C 越大,这儿就越平滑实验表明 R 或 C 值越小就会这样,R 太小,放电就快,C太小很快充满,小到一定程度就会这样回到零。ﻫ 1）若 C 值较大，C 上电压缓慢上升,副边反激过冲小，变压器能量不能迅速传递到副边，见图 3(ａ);2)若 C 值特别大,电压峰值小于副边反射电压，则钳位电容上电压将一直保持在副边反射电压附近，即钳位电阻变为死负载，一直在消耗磁芯能量，见图 3(b）; 3)若Ｒ C 值太小,C 上电压很快会降到副边反射电压，故在 St 开通前，钳位电阻只将成为反激变换器得死负载...
