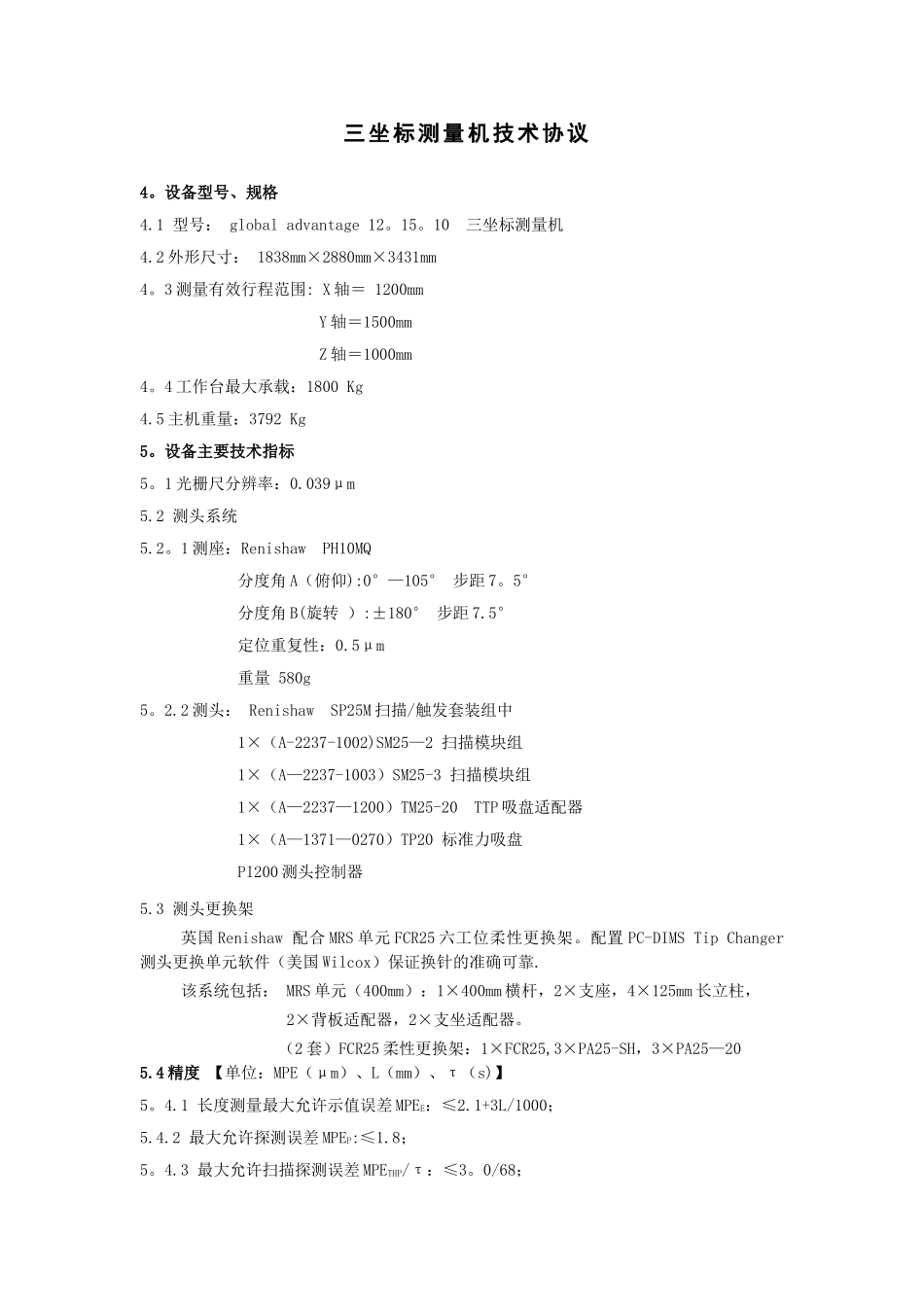

三坐标测量机技术协议4。设备型号、规格4.1 型号： global advantage 12。15。10 三坐标测量机4.2 外形尺寸： 1838mm×2880mm×3431mm4。3 测量有效行程范围: X 轴＝ 1200mm Y 轴＝1500mm Z 轴＝1000mm4。4 工作台最大承载：1800 Kg4.5 主机重量：3792 Kg5。设备主要技术指标5。1 光栅尺分辨率：0.039μm5.2 测头系统5.2。1 测座：Renishaw PH10MQ 分度角 A（俯仰):0°—105° 步距 7。5°分度角 B(旋转 ）:±180° 步距 7.5°定位重复性：0.5μm重量 580g5。2.2 测头： Renishaw SP25M 扫描/触发套装组中1×（A-2237-1002)SM25—2 扫描模块组1×（A—2237-1003）SM25-3 扫描模块组1×（A—2237—1200）TM25-20 TTP 吸盘适配器1×（A—1371—0270）TP20 标准力吸盘PI200 测头控制器5.3 测头更换架英国 Renishaw 配合 MRS 单元 FCR25 六工位柔性更换架。配置 PC-DIMS Tip Changer测头更换单元软件（美国 Wilcox）保证换针的准确可靠.该系统包括： MRS 单元（400mm）：1×400mm 横杆，2×支座，4×125mm 长立柱，2×背板适配器，2×支坐适配器。（2 套）FCR25 柔性更换架：1×FCR25,3×PA25-SH，3×PA25—205.4 精度 【单位：MPE（μm）、L（mm）、τ（s)】5。4.1 长度测量最大允许示值误差 MPEE：≤2.1+3L/1000；5.4.2 最大允许探测误差 MPEP:≤1.8；5。4.3 最大允许扫描探测误差 MPETHP/τ：≤3。0/68；5。4。4 动态性能： 3D 运动精度（mm/s）：8663D 运动加速度（mm/s2）:13005.5 标准校验球:直径 φ25mm圆度 ≤0.1μm材料 陶瓷5.6 计算机系统5。6.1 品牌：惠普 Compaq6080pro 计算机5.6.2 计算机CPU:双核 3。0Ghz / 内存 4GB / 显卡 512MB;硬盘：250GB 以上，DVD—CDRW 光驱；鼠标、键盘、24 寸彩色液晶显示器；界面操作支持 WINDOWS XP 及 WINDOWS 7;电脑桌椅一套。5。6。3 打印机:HP A4 彩色喷墨打印机6. 设备结构6.1 移动桥式结构,固定花岗岩平台.要求设备结构设计合理，测量机的工件平台开敞性要好，操作者在平台左右两边都可方便的实现对工件底面的测量。6.2 X 向横梁采纳超高刚性精密三角梁技术保证稳定性和刚性的最佳结构设计。6。3 Y 轴采纳整体燕尾型导轨，提高测量机的精度和重复性.6.4 Z 轴采纳可调气动平衡,并可紧急自动制动.6。5 三轴均采纳 HEIDENHAIN 抗磨损高分辨率镀金光栅尺，膨胀系数通过德国 PTB 认证，...
