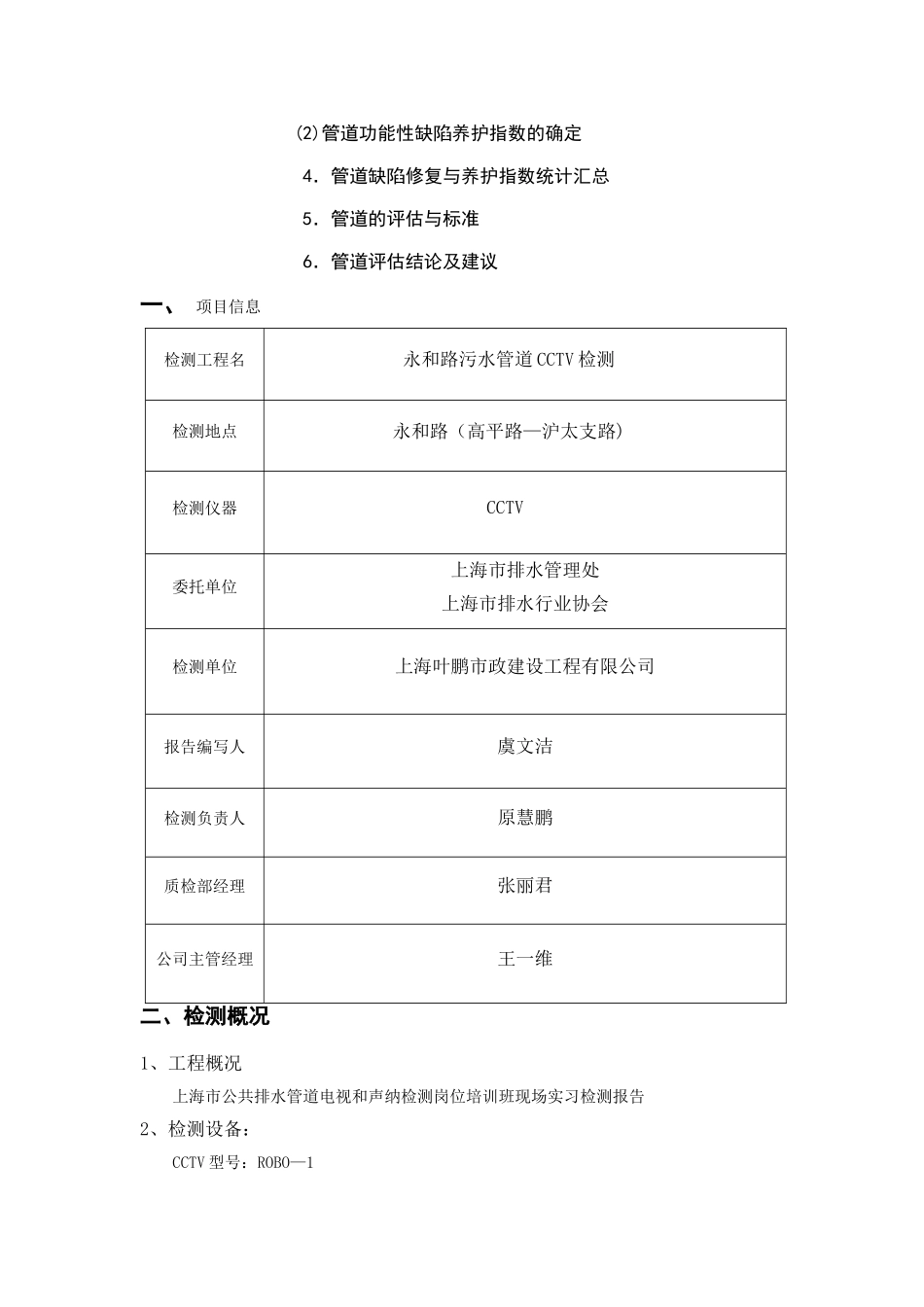

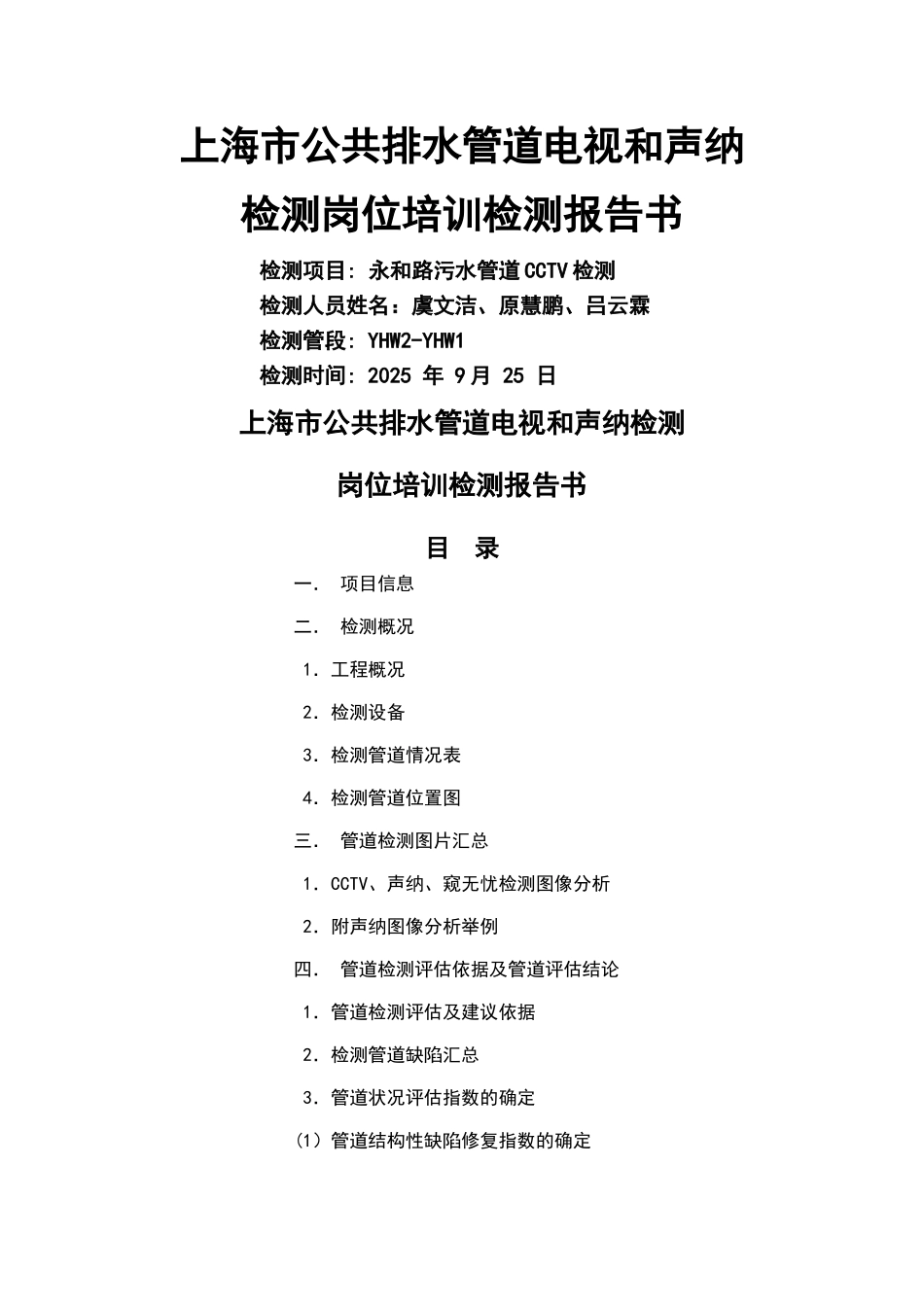

上海市公共排水管道电视和声纳检测岗位培训检测报告书检测项目: 永和路污水管道 CCTV 检测 检测人员姓名：虞文洁、原慧鹏、吕云霖检测管段: YHW2-YHW1检测时间: 2025 年 9 月 25 日上海市公共排水管道电视和声纳检测岗位培训检测报告书目 录一． 项目信息二． 检测概况 1．工程概况2．检测设备 3．检测管道情况表 4．检测管道位置图三． 管道检测图片汇总 1．CCTV、声纳、窥无忧检测图像分析2．附声纳图像分析举例四． 管道检测评估依据及管道评估结论 1．管道检测评估及建议依据 2．检测管道缺陷汇总 3．管道状况评估指数的确定(1）管道结构性缺陷修复指数的确定(2)管道功能性缺陷养护指数的确定 4．管道缺陷修复与养护指数统计汇总 5．管道的评估与标准 6．管道评估结论及建议一、 项目信息检测工程名永和路污水管道 CCTV 检测检测地点永和路（高平路—沪太支路)检测仪器CCTV委托单位上海市排水管理处上海市排水行业协会检测单位上海叶鹏市政建设工程有限公司报告编写人虞文洁检测负责人原慧鹏质检部经理张丽君公司主管经理王一维二、检测概况1、工程概况上海市公共排水管道电视和声纳检测岗位培训班现场实习检测报告2、检测设备： CCTV 型号：ROBO—1声纳型号：窥无忧型号:3、检测管道情况表各路段情况统计表具体如下：路名开井 盖数存在问题的管段数干管 混接井内垃圾堵塞严重井位与 GIS 不符混接井所占 比例永和路210000备注:（1）路名:永和路管道编号管径（mm）管材检测方法管道属性备注高平路-沪太支路YHW2—YHW1300UPVCCCTV污水管合计主管道 CCTV 检测共 40.0 米。备注： 4、检测管道位置图红色表示混接，绿色表示管道中有缺陷(详见各路段报告管道分析）.（1）路名：永和路三、管道检测缺陷图片汇总1、 CCTV 检测图像分析（1）永和路：管段编号YHW2—YHW1检测方式CCTV检测方向由西向东缺陷名称SL缺陷等级1时钟表示0305描述1 级:（渗漏）:在管壁上有明显的水印，但未见水流出。（2）永和路：Φ300-40.0m YHW1北高 平 路 高 平 路永 和 路YHW2 YHW1 YHW1管段编号YHW2-YHW1检测方式CCTV检测方向由西向东缺陷名称CJ缺陷等级1时钟表示0507描述1 级：沉积物深度小于管径的 20％。（3）永和路：管段编号YHW2—YHW1检测方式CCTV检测方向由西向东缺陷名称PL/SL缺陷等级2/1时钟表示10/10描述2 级：（裂口）破裂处已形成明显间隙，但管道的形状未受影响且破裂无脱落。/1 级：(渗漏）：在管...
