东洲桥连续梁模板及支架拆除方案

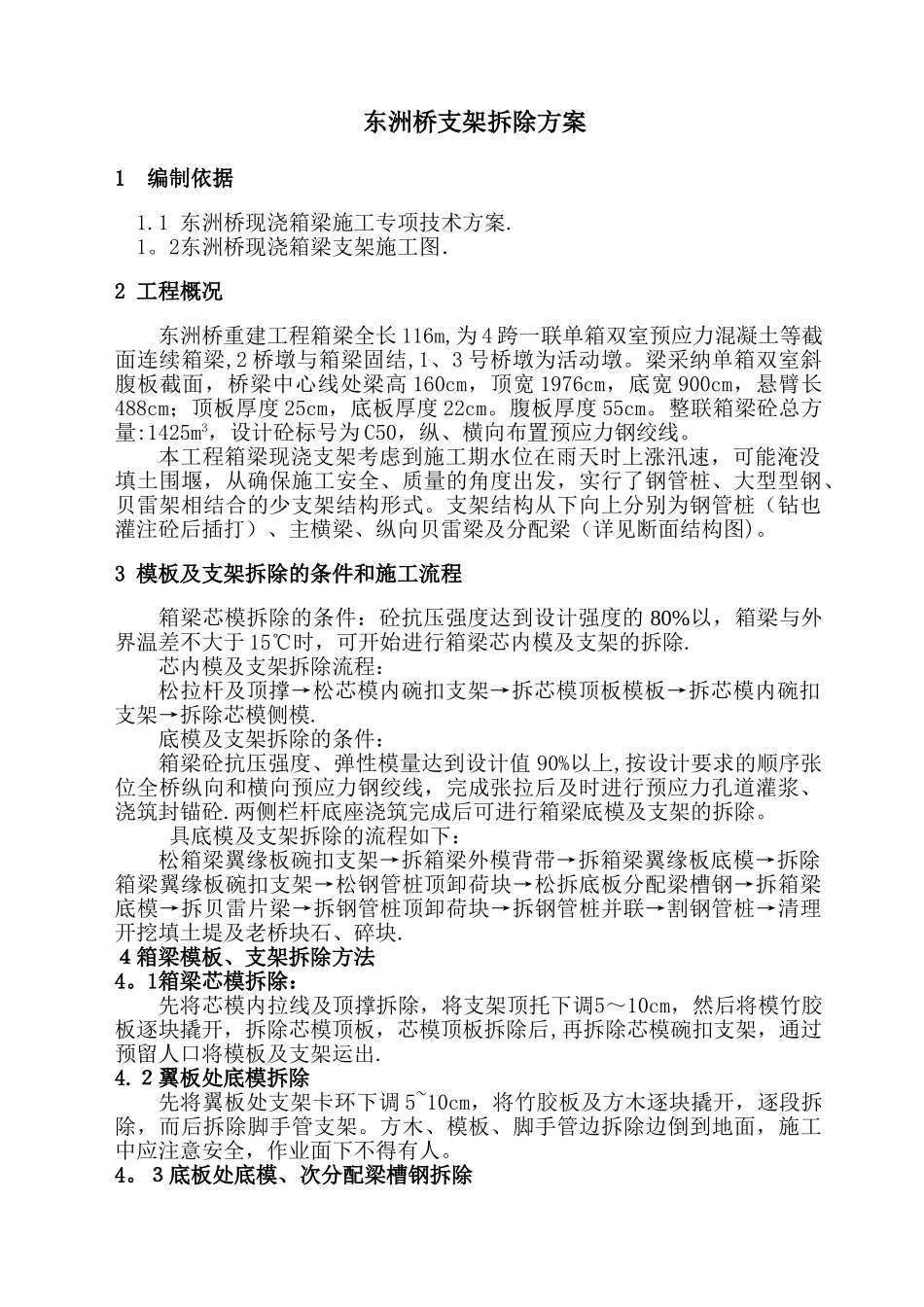

东洲桥支架拆除方案1 编制依据1.1 东洲桥现浇箱梁施工专项技术方案.1。2东洲桥现浇箱梁支架施工图．2 工程概况 东洲桥重建工程箱梁全长 116m,为 4 跨一联单箱双室预应力混凝土等截面连续箱梁,2 桥墩与箱梁固结,1、3 号桥墩为活动墩。梁采纳单箱双室斜腹板截面，桥梁中心线处梁高 160cm，顶宽 1976cm，底宽 900cm，悬臂长488cm；顶板厚度 25cm，底板厚度 22cm。腹板厚度 55cm。整联箱梁砼总方量:1425m3，设计砼标号为 C50，纵、横向布置预应力钢绞线。本工程箱梁现浇支架考虑到施工期水位在雨天时上涨汛速，可能淹没填土围堰，从确保施工安全、质量的角度出发，实行了钢管桩、大型型钢、贝雷架相结合的少支架结构形式。支架结构从下向上分别为钢管桩（钻也灌注砼后插打）、主横梁、纵向贝雷梁及分配梁（详见断面结构图)。3 模板及支架拆除的条件和施工流程箱梁芯模拆除的条件：砼抗压强度达到设计强度的 80%以，箱梁与外界温差不大于 15℃时，可开始进行箱梁芯内模及支架的拆除.芯内模及支架拆除流程：松拉杆及顶撑→松芯模内碗扣支架→拆芯模顶板模板→拆芯模内碗扣支架→拆除芯模侧模.底模及支架拆除的条件：箱梁砼抗压强度、弹性模量达到设计值 90%以上,按设计要求的顺序张位全桥纵向和横向预应力钢绞线，完成张拉后及时进行预应力孔道灌浆、浇筑封锚砼.两侧栏杆底座浇筑完成后可进行箱梁底模及支架的拆除。具底模及支架拆除的流程如下：松箱梁翼缘板碗扣支架→拆箱梁外模背带→拆箱梁翼缘板底模→拆除箱梁翼缘板碗扣支架→松钢管桩顶卸荷块→松拆底板分配梁槽钢→拆箱梁底模→拆贝雷片梁→拆钢管桩顶卸荷块→拆钢管桩并联→割钢管桩→清理开挖填土堤及老桥块石、碎块.４箱梁模板、支架拆除方法4。1箱梁芯模拆除：先将芯模内拉线及顶撑拆除，将支架顶托下调5～10cm，然后将模竹胶板逐块撬开，拆除芯模顶板，芯模顶板拆除后,再拆除芯模碗扣支架，通过预留人口将模板及支架运出.4.２翼板处底模拆除先将翼板处支架卡环下调 5~10cm，将竹胶板及方木逐块撬开，逐段拆除，而后拆除脚手管支架。方木、模板、脚手管边拆除边倒到地面，施工中应注意安全，作业面下不得有人。4。３底板处底模、次分配梁槽钢拆除底板处底模直接支承在贝雷架与分配梁上，在拆除箱梁底板模板前，须首先调节卸荷块卸荷落架，通过调松卸荷块螺栓，降低卸荷块顶标高（5cm 左右),消除箱梁对支架的荷载，并留出拆除箱梁槽钢分配梁和底模的间隙。分段拆除布置...
