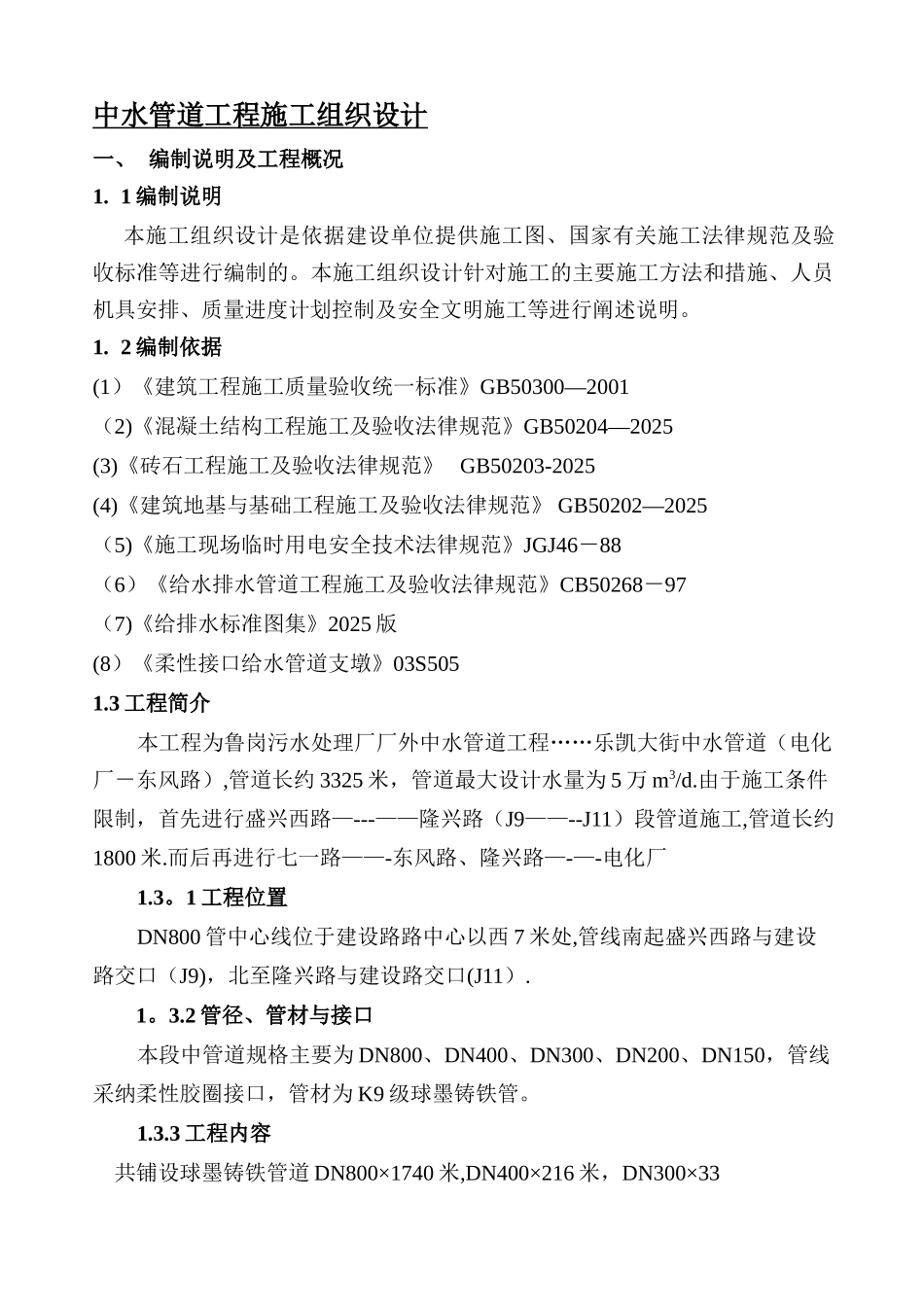

中水管道工程施工组织设计一、 编制说明及工程概况1. 1 编制说明 本施工组织设计是依据建设单位提供施工图、国家有关施工法律规范及验收标准等进行编制的。本施工组织设计针对施工的主要施工方法和措施、人员机具安排、质量进度计划控制及安全文明施工等进行阐述说明。1. 2 编制依据(1）《建筑工程施工质量验收统一标准》GB50300—2001 （2)《混凝土结构工程施工及验收法律规范》GB50204—2025(3)《砖石工程施工及验收法律规范》 GB50203-2025(4)《建筑地基与基础工程施工及验收法律规范》 GB50202—2025（5)《施工现场临时用电安全技术法律规范》JGJ46－88（6）《给水排水管道工程施工及验收法律规范》CB50268－97（7)《给排水标准图集》2025 版(8）《柔性接口给水管道支墩》03S5051.3 工程简介本工程为鲁岗污水处理厂厂外中水管道工程……乐凯大街中水管道（电化厂－东风路）,管道长约 3325 米，管道最大设计水量为 5 万 m3/d.由于施工条件限制，首先进行盛兴西路—---——隆兴路（J9——--J11）段管道施工,管道长约1800 米.而后再进行七一路——-东风路、隆兴路—-—-电化厂1.3。1 工程位置DN800 管中心线位于建设路路中心以西 7 米处,管线南起盛兴西路与建设路交口（J9)，北至隆兴路与建设路交口(J11）.1。3.2 管径、管材与接口本段中管道规格主要为 DN800、DN400、DN300、DN200、DN150，管线采纳柔性胶圈接口，管材为 K9 级球墨铸铁管。1.3.3 工程内容 共铺设球墨铸铁管道 DN800×1740 米,DN400×216 米，DN300×33米,DN200×34.7 米及相应的阀门、管件安装。1.3。4 工程特点本工程的特点是：工程量大，施工线路复杂,地下障碍物较多。二、 施工平面布署见附录平面布置图三、 施工方案及主要技术措施将工程分成两段施工，以天鹅路为分界线，均由南向北逆水流方向进行施工.3。1 工程测量3。1.1。根据建设单位提供的城市平面控制网点的位置、编号、精度等级及其座标和高程数据，确定管网的线位和高程。3.1。2.根据施工图上座标位置，用经纬仪先放出管线的位置,然后确定管沟及井的位置。3。1。3.由于管道中心桩在施工中要被挖掉，为了便于确定中线及井的位置，在施工时不受干扰，在易于保存桩位的地方，测设施工控制桩。3。1.4。管线中心线距离可用钢卷尺丈量,在有坡度地方丈量时，应进行倾斜修正,距离相对误差不应大于 1/1000.3.1。5.管线定位完成后，控制点应按顺序编号，并做好控制点的座标记录。3.1.6.在...
