中继泵站模板专项施工方案VIP专享

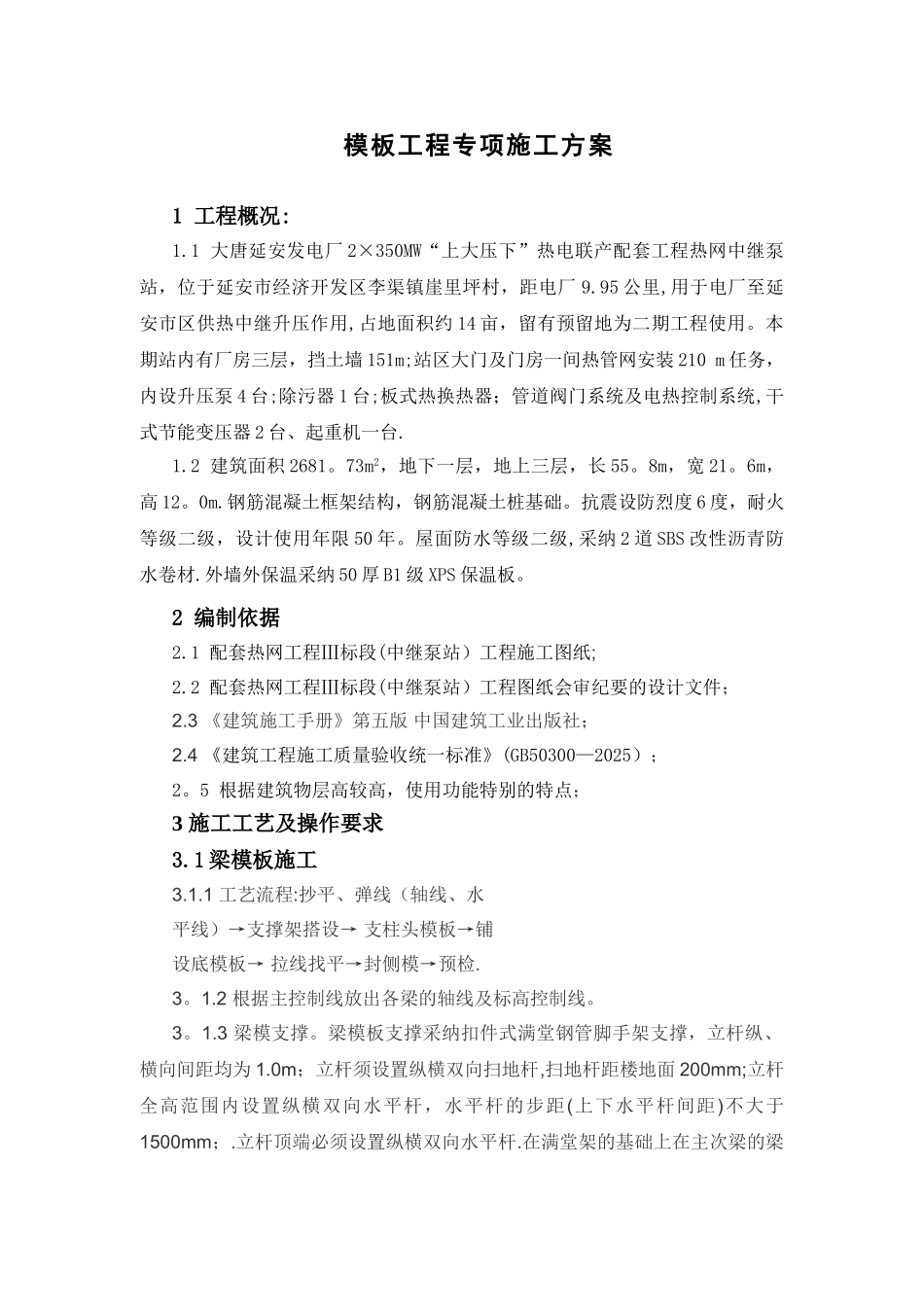

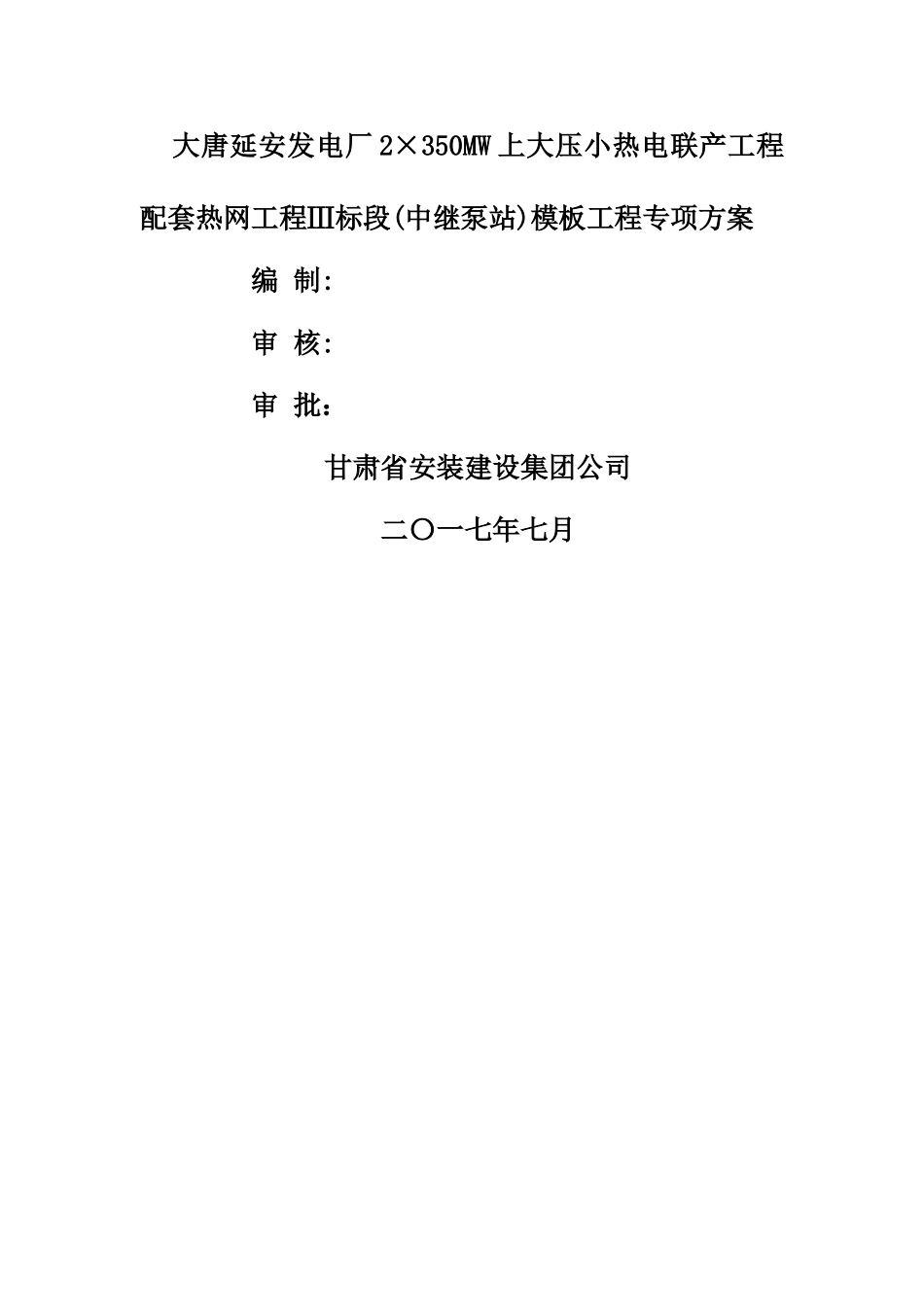

大唐延安发电厂 2×350MW 上大压小热电联产工程配套热网工程Ⅲ标段(中继泵站)模板工程专项方案编 制:审 核:审 批：甘肃省安装建设集团公司二〇一七年七月模板工程专项施工方案1 工程概况:1.1 大唐延安发电厂 2×350MW“上大压下”热电联产配套工程热网中继泵站，位于延安市经济开发区李渠镇崖里坪村，距电厂 9.95 公里,用于电厂至延安市区供热中继升压作用,占地面积约 14 亩，留有预留地为二期工程使用。本期站内有厂房三层，挡土墙 151m;站区大门及门房一间热管网安装 210 m 任务，内设升压泵 4 台;除污器 1 台;板式热换热器；管道阀门系统及电热控制系统,干式节能变压器 2 台、起重机一台.1.2 建筑面积 2681。73m2，地下一层，地上三层，长 55。8m，宽 21。6m，高 12。0m.钢筋混凝土框架结构，钢筋混凝土桩基础。抗震设防烈度 6 度，耐火等级二级，设计使用年限 50 年。屋面防水等级二级,采纳 2 道 SBS 改性沥青防水卷材.外墙外保温采纳 50 厚 B1 级 XPS 保温板。2 编制依据2.1 配套热网工程Ⅲ标段(中继泵站）工程施工图纸;2.2 配套热网工程Ⅲ标段(中继泵站）工程图纸会审纪要的设计文件；2.3 《建筑施工手册》第五版 中国建筑工业出版社；2.4 《建筑工程施工质量验收统一标准》(GB50300—2025）；2。5 根据建筑物层高较高，使用功能特别的特点；3 施工工艺及操作要求3.1 梁模板施工3.1.1 工艺流程:抄平、弹线（轴线、水平线）→支撑架搭设→ 支柱头模板→铺设底模板→ 拉线找平→封侧模→预检.3。1.2 根据主控制线放出各梁的轴线及标高控制线。3。1.3 梁模支撑。梁模板支撑采纳扣件式满堂钢管脚手架支撑，立杆纵、横向间距均为 1.0m；立杆须设置纵横双向扫地杆,扫地杆距楼地面 200mm;立杆全高范围内设置纵横双向水平杆，水平杆的步距(上下水平杆间距)不大于1500mm；.立杆顶端必须设置纵横双向水平杆.在满堂架的基础上在主次梁的梁底再加一排立杆，沿梁方向间距 1。0m。梁底小横杆和立杆交接处立杆加设保险扣.梁模板支架宜与楼板模板支架综合布置，相互连接、形成整体。3.1。4 剪刀撑。竖直方向：纵横双向沿全高每隔四排立杆设置一道竖向剪刀撑.水平方向：沿全平面每隔 2 步设置一道水平剪刀撑。剪刀撑宽度不应小于4 跨，且不应小于 6m,纵向剪刀撑斜杆与地面的倾角宜在 45～60 度之间，水平剪刀撑与水平杆的夹角宜为 45 度。3.1。5 梁模板安装3。1.5。1 大龙骨采纳 Ø48...
