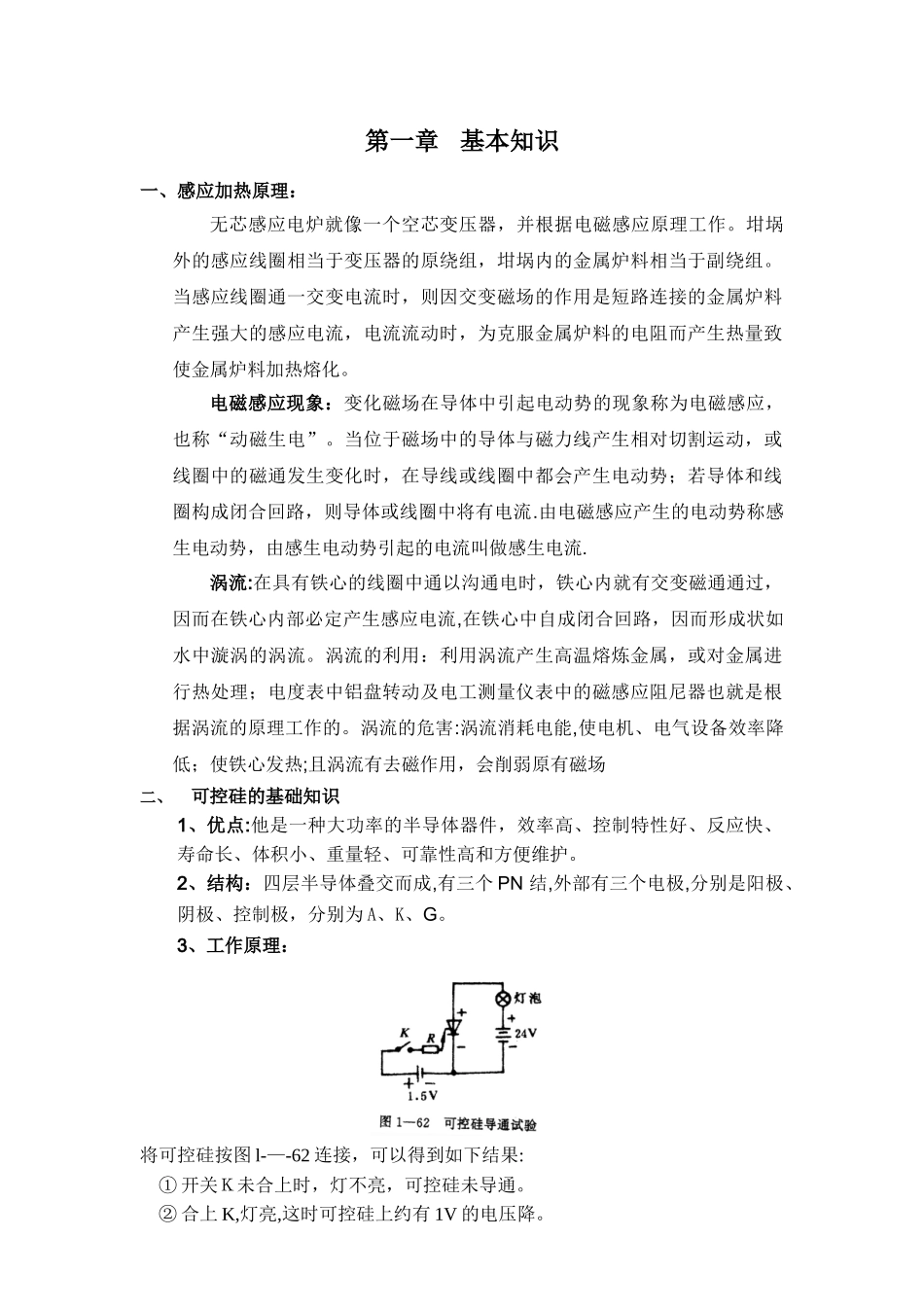

第一章 基本知识一、感应加热原理：无芯感应电炉就像一个空芯变压器，并根据电磁感应原理工作。坩埚外的感应线圈相当于变压器的原绕组，坩埚内的金属炉料相当于副绕组。当感应线圈通一交变电流时，则因交变磁场的作用是短路连接的金属炉料产生强大的感应电流，电流流动时，为克服金属炉料的电阻而产生热量致使金属炉料加热熔化。电磁感应现象：变化磁场在导体中引起电动势的现象称为电磁感应，也称“动磁生电”。当位于磁场中的导体与磁力线产生相对切割运动，或线圈中的磁通发生变化时，在导线或线圈中都会产生电动势；若导体和线圈构成闭合回路，则导体或线圈中将有电流.由电磁感应产生的电动势称感生电动势，由感生电动势引起的电流叫做感生电流.涡流:在具有铁心的线圈中通以沟通电时，铁心内就有交变磁通通过，因而在铁心内部必定产生感应电流,在铁心中自成闭合回路，因而形成状如水中漩涡的涡流。涡流的利用：利用涡流产生高温熔炼金属，或对金属进行热处理；电度表中铝盘转动及电工测量仪表中的磁感应阻尼器也就是根据涡流的原理工作的。涡流的危害:涡流消耗电能,使电机、电气设备效率降低；使铁心发热;且涡流有去磁作用，会削弱原有磁场二、 可控硅的基础知识1、优点:他是一种大功率的半导体器件，效率高、控制特性好、反应快、寿命长、体积小、重量轻、可靠性高和方便维护。2、结构：四层半导体叠交而成,有三个 PN 结,外部有三个电极,分别是阳极、阴极、控制极，分别为 A、K、G。3、工作原理：将可控硅按图 l-—-62 连接，可以得到如下结果: ① 开关Ｋ未合上时，灯不亮，可控硅未导通。② 合上 K,灯亮,这时可控硅上约有 1V 的电压降。③ 导通后即使打开Ｋ，灯仍亮，可控硅一经触发导通后，可自己维持导通状态。④ 假如降低电源电压 E，灯泡逐渐变暗，当电流减小到某一定值（称为最小维持电流)以下时,可控硅关断,灯泡突然熄灭。由此可知，要使可控硅导通,必须在 A、K 极间加上正向电压，同时加以适当的正向控制极电压(称触发电压)。一旦导通后,要使可控硅关断，必须实行降低阳极电压、反接或断开电路等措施，使正向电流小于最小维持电流.4、晶闸管的保护 晶闸管虽然具有很多优点，但是，它们承受过电压和过电流的能力很差 ,这是晶闸管的主要弱点，因此,在各种晶闸管装置中必须实行适当的保护措施。 一、晶闸管的过电流保护 由于晶闸管的热容量很小，一旦发生过电流时,温度就会急剧上升而可能把PN 结烧坏，造成元件内...
