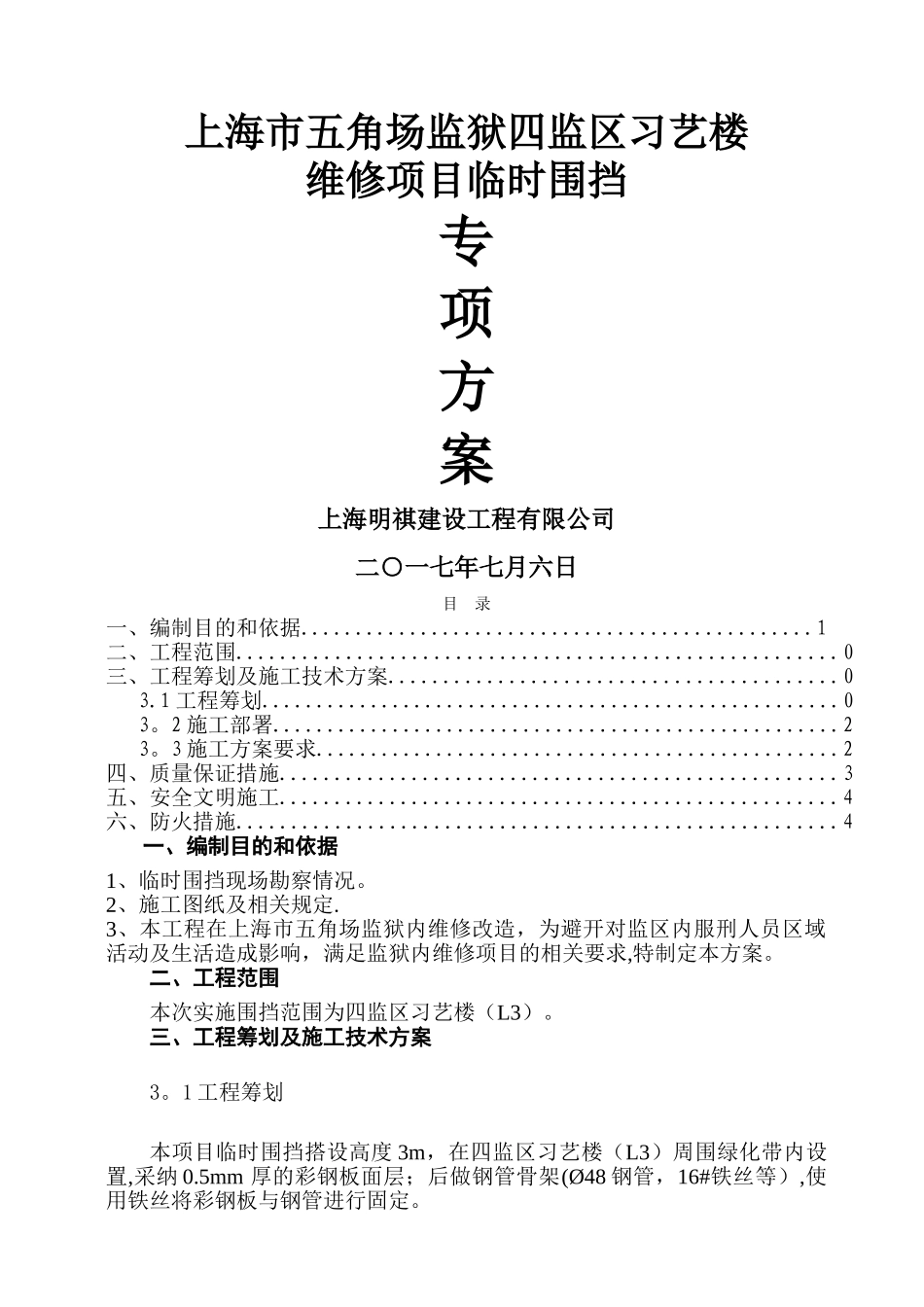

上海市五角场监狱四监区习艺楼维修项目临时围挡专项方案上海明祺建设工程有限公司二○一七年七月六日目 录一、编制目的和依据...............................................1二、工程范围.......................................................0三、工程筹划及施工技术方案.........................................03.1 工程筹划.....................................................03。2 施工部署....................................................23。3 施工方案要求................................................2四、质量保证措施...................................................3五、安全文明施工...................................................4六、防火措施.......................................................4一、编制目的和依据1、临时围挡现场勘察情况。2、施工图纸及相关规定.3、本工程在上海市五角场监狱内维修改造，为避开对监区内服刑人员区域活动及生活造成影响，满足监狱内维修项目的相关要求,特制定本方案。二、工程范围本次实施围挡范围为四监区习艺楼（L3）。三、工程筹划及施工技术方案3。1 工程筹划本项目临时围挡搭设高度 3m，在四监区习艺楼（L3）周围绿化带内设置,采纳 0.5mm 厚的彩钢板面层；后做钢管骨架(Ø48 钢管，16#铁丝等）,使用铁丝将彩钢板与钢管进行固定。 3.2 施工部署1、人员配备施工员：1 名普工：5 人焊工：1 名2、工期要求接到开工通知后 5 天内完工。3。3 施工方案1、围墙定位依据业主下发的施工平面图和现场状况，对临时围挡进行测设定位。放完线后，请业主予以确认，与图纸不符部位及时进行调整。2、立柱及板块制作依据图纸及现场测量尺寸,计算出需要制作立柱与板块的数量。将彩钢板用铁丝连接到钢管龙骨上制成板块，制作好的立柱及板块龙骨都要进行防锈处理,涂刷好防锈漆.3、基础施工首先，根据定设好的围墙位置线及布置图要求,将制作好长 1.0～1。2m钢管用铁锤锤击预埋到绿化带土壤内,上部立杆直接用十字扣件连接固定，高度调整至 3m,立柱钢管高度调整至 3.5m。4、围挡板块安装安装时,进行立杆、板块安装，均匀分隔，水平横杆与立杆用扣件连接固定，全部固定完毕后,对固定情况进行验收，合格后进行板块安装.彩钢板厚度为 0.5mm，彩钢板间骨架横向钢管规格 Ø48mm×3。5mm,纵向钢管 Ø48mm×3。5mm,在每 4 米设置一个支撑架，底部及支架...
