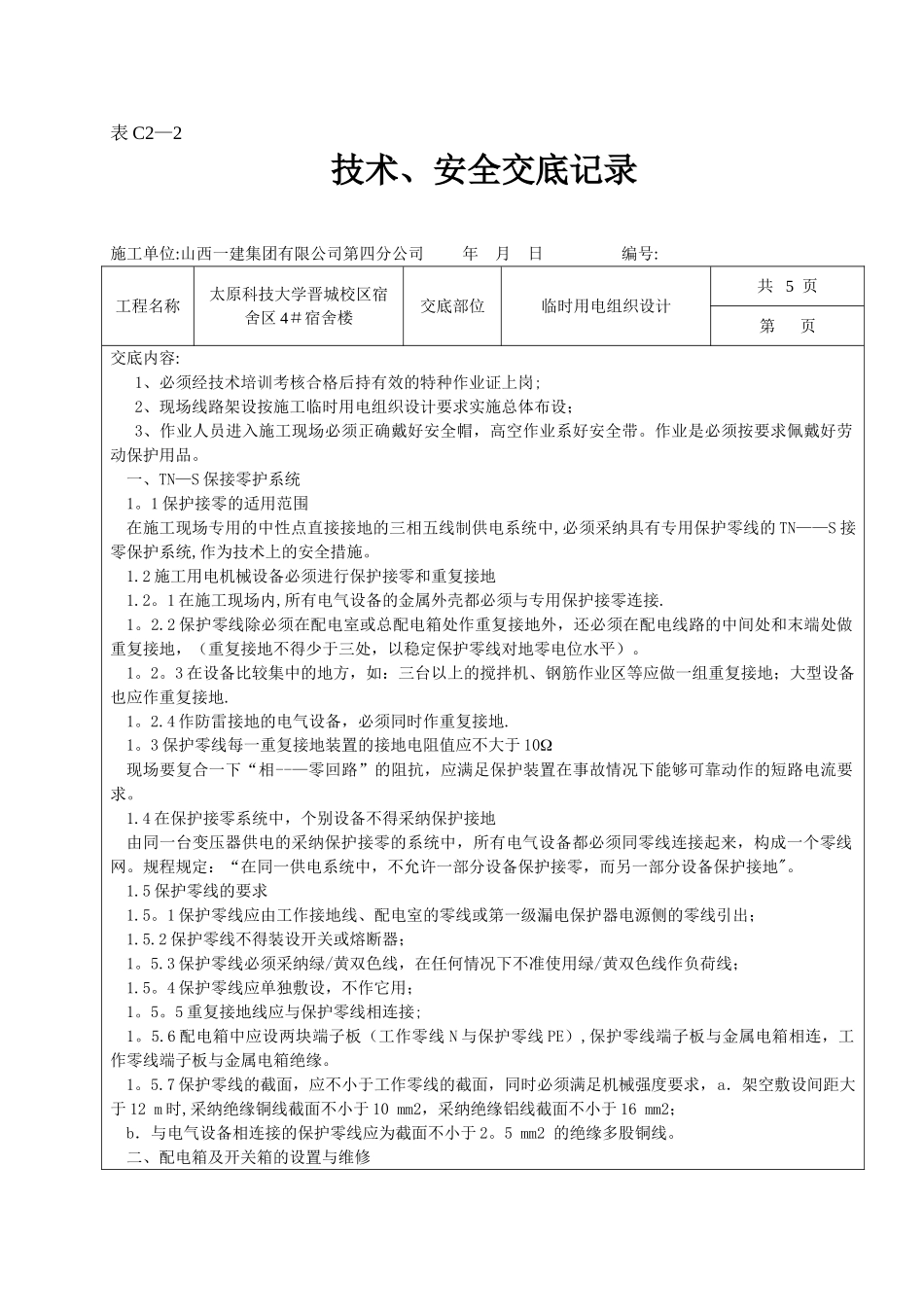

表 C2—2技术、安全交底记录施工单位:山西一建集团有限公司第四分公司 年 月 日 编号: 工程名称太原科技大学晋城校区宿舍区 4＃宿舍楼交底部位临时用电组织设计共 5 页第 页交底内容:1、必须经技术培训考核合格后持有效的特种作业证上岗;2、现场线路架设按施工临时用电组织设计要求实施总体布设；3、作业人员进入施工现场必须正确戴好安全帽，高空作业系好安全带。作业是必须按要求佩戴好劳动保护用品。一、TN—S 保接零护系统1。1 保护接零的适用范围在施工现场专用的中性点直接接地的三相五线制供电系统中,必须采纳具有专用保护零线的 TN——S 接零保护系统,作为技术上的安全措施。1.2 施工用电机械设备必须进行保护接零和重复接地1.2。1 在施工现场内,所有电气设备的金属外壳都必须与专用保护接零连接.1。2.2 保护零线除必须在配电室或总配电箱处作重复接地外，还必须在配电线路的中间处和末端处做重复接地，（重复接地不得少于三处，以稳定保护零线对地零电位水平）。1。2。3 在设备比较集中的地方，如：三台以上的搅拌机、钢筋作业区等应做一组重复接地；大型设备也应作重复接地.1。2.4 作防雷接地的电气设备，必须同时作重复接地.1。3 保护零线每一重复接地装置的接地电阻值应不大于 10W现场要复合一下“相--—零回路”的阻抗，应满足保护装置在事故情况下能够可靠动作的短路电流要求。1.4 在保护接零系统中，个别设备不得采纳保护接地由同一台变压器供电的采纳保护接零的系统中，所有电气设备都必须同零线连接起来，构成一个零线网。规程规定：“在同一供电系统中，不允许一部分设备保护接零，而另一部分设备保护接地"。1.5 保护零线的要求1.5。1 保护零线应由工作接地线、配电室的零线或第一级漏电保护器电源侧的零线引出；1.5.2 保护零线不得装设开关或熔断器；1。5.3 保护零线必须采纳绿/黄双色线，在任何情况下不准使用绿/黄双色线作负荷线；1.5。4 保护零线应单独敷设，不作它用； 1。5。5 重复接地线应与保护零线相连接;1。5.6 配电箱中应设两块端子板（工作零线 N 与保护零线 PE）,保护零线端子板与金属电箱相连，工作零线端子板与金属电箱绝缘。1。5.7 保护零线的截面，应不小于工作零线的截面，同时必须满足机械强度要求，a．架空敷设间距大于 12 m 时,采纳绝缘铜线截面不小于 10 mm2，采纳绝缘铝线截面不小于 16 mm2；b．与电气设备相连接的保护零线应为截面不小于 2。5 mm2 的绝缘...
