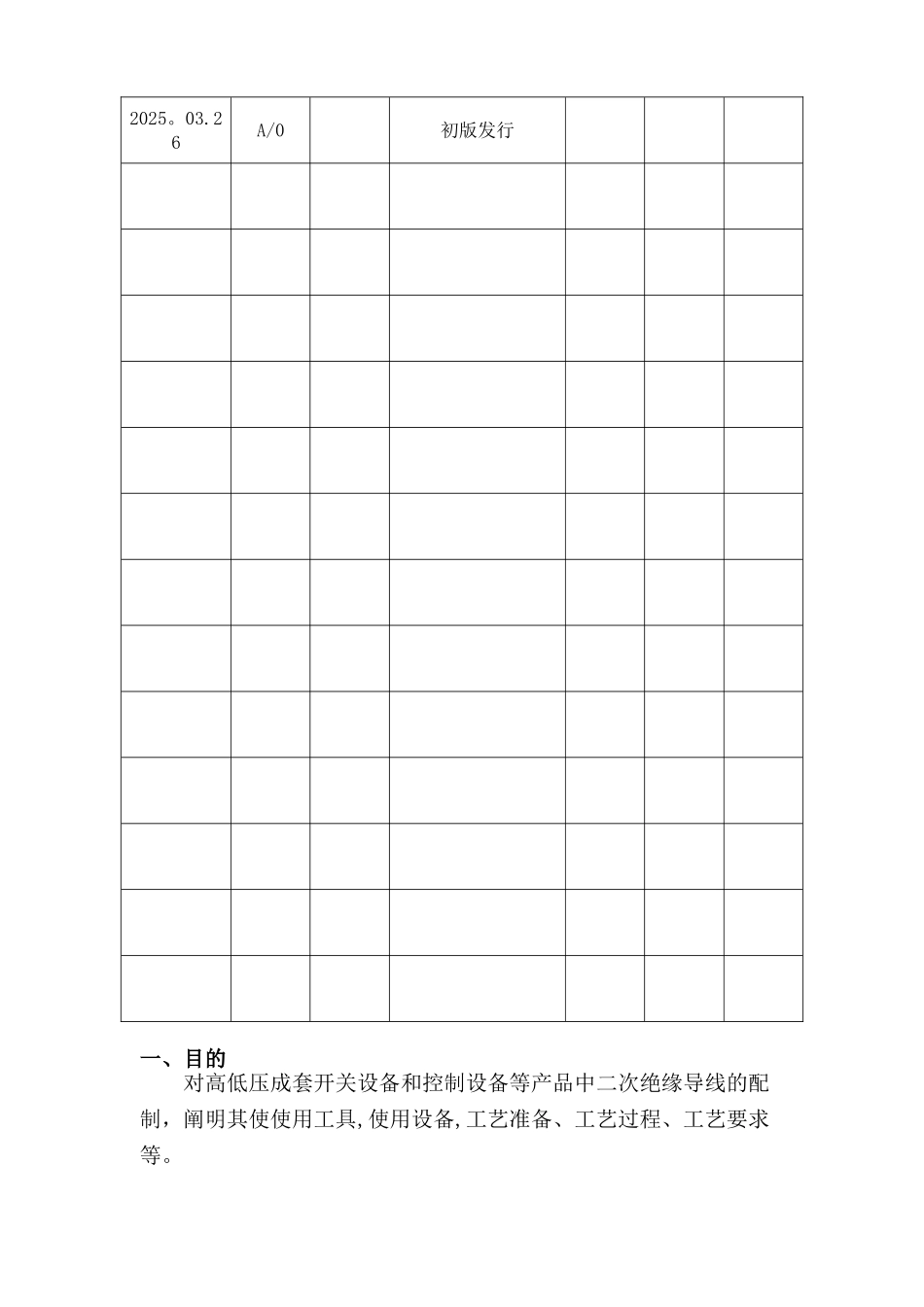

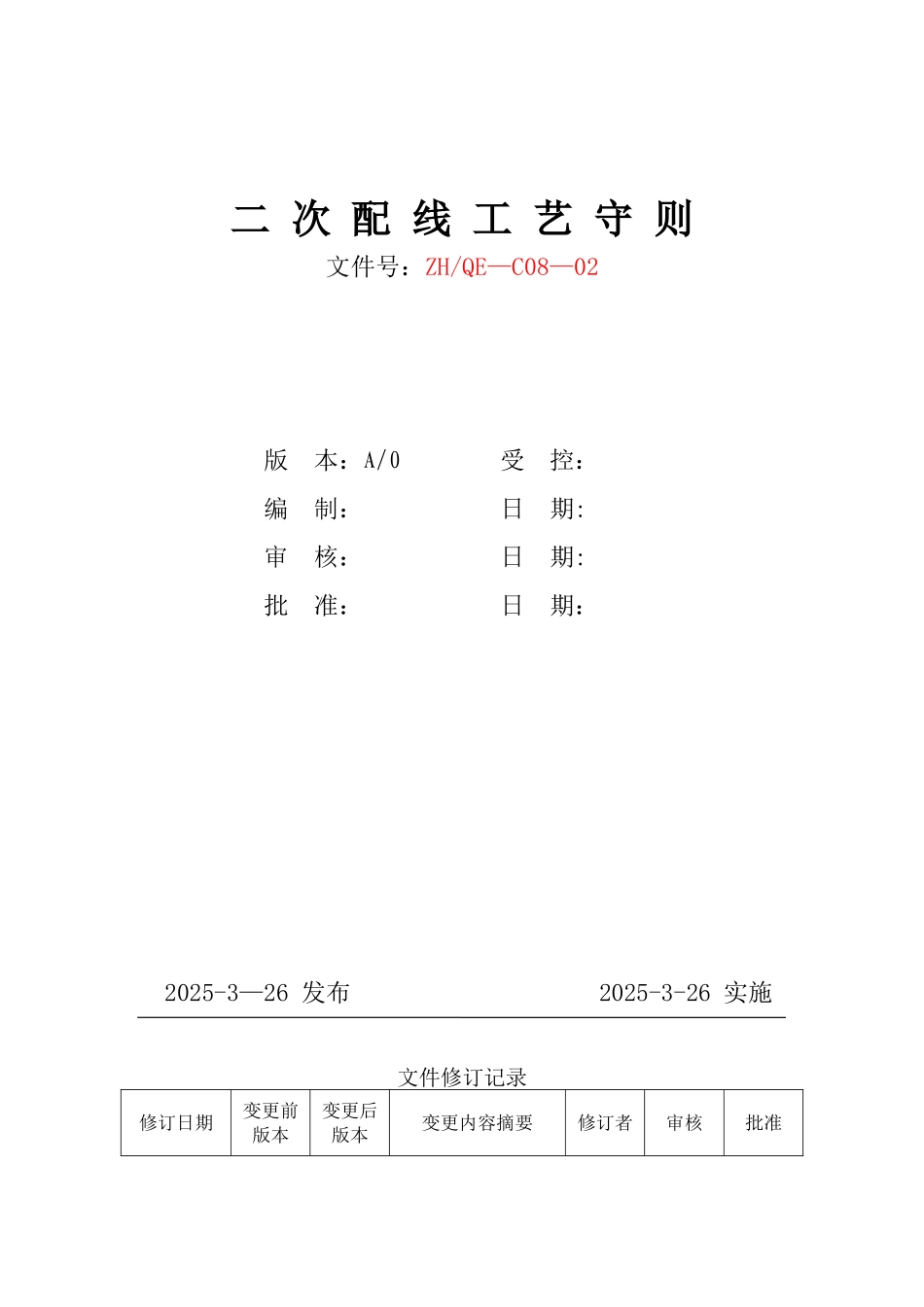

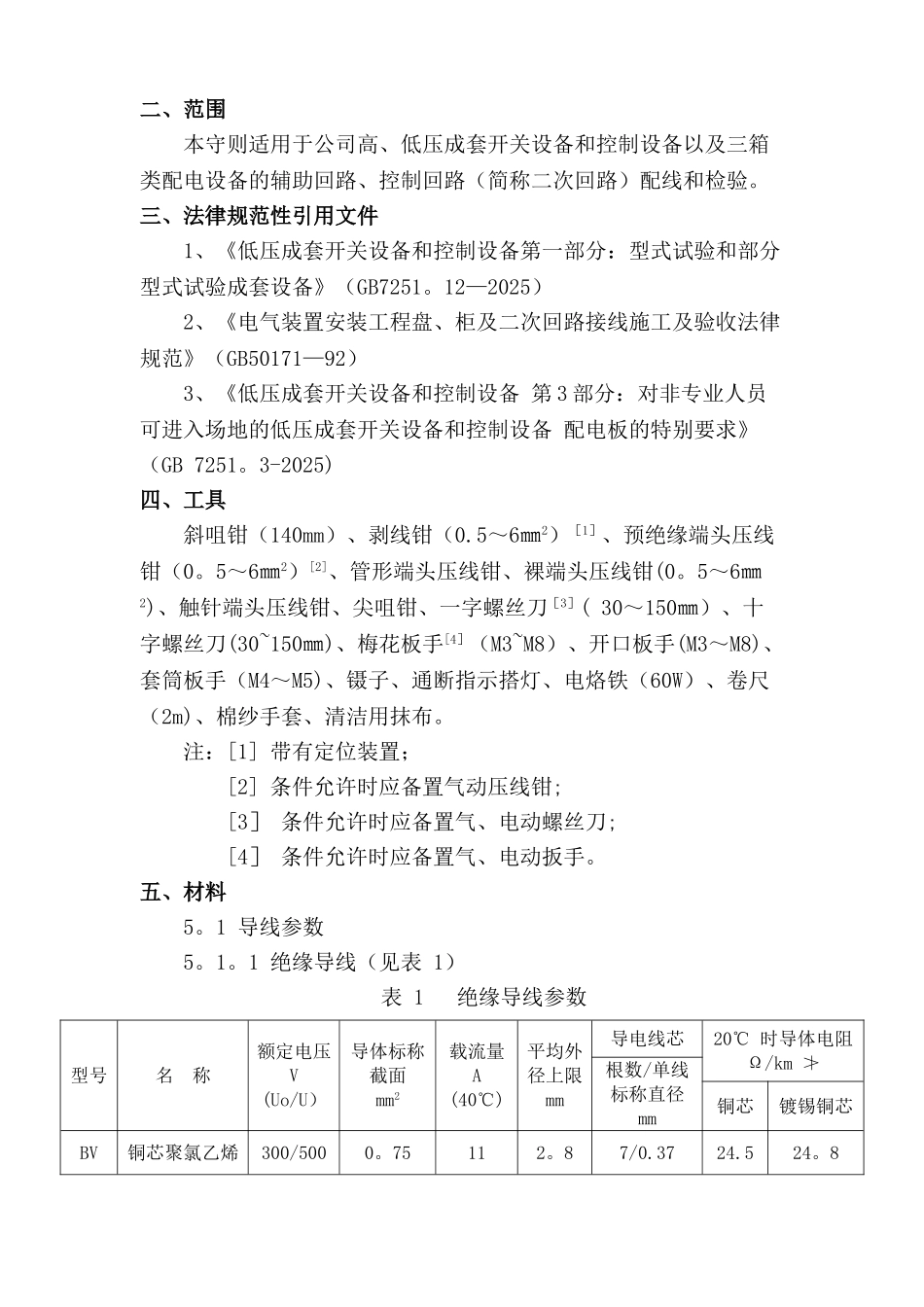

二 次 配 线 工 艺 守 则文件号：ZH/QE—C08—02版 本：A/0 受 控：编 制： 日 期:审 核： 日 期:批 准： 日 期：2025-3—26 发布 2025-3-26 实施文件修订记录修订日期变更前版本变更后版本变更内容摘要修订者审核批准2025。03.26A/0初版发行一、目的对高低压成套开关设备和控制设备等产品中二次绝缘导线的配制，阐明其使使用工具,使用设备,工艺准备、工艺过程、工艺要求等。二、范围本守则适用于公司高、低压成套开关设备和控制设备以及三箱类配电设备的辅助回路、控制回路（简称二次回路）配线和检验。三、法律规范性引用文件 1、《低压成套开关设备和控制设备第一部分：型式试验和部分型式试验成套设备》（GB7251。12—2025）2、《电气装置安装工程盘、柜及二次回路接线施工及验收法律规范》（GB50171—92）3、《低压成套开关设备和控制设备 第 3 部分：对非专业人员可进入场地的低压成套开关设备和控制设备 配电板的特别要求》（GB 7251。3-2025)四、工具斜咀钳（140mm）、剥线钳（0.5～6㎜2）［1］、预绝缘端头压线钳（0。5～6㎜2）[2]、管形端头压线钳、裸端头压线钳(0。5～6㎜2)、触针端头压线钳、尖咀钳、一字螺丝刀［3］( 30～150㎜）、十字螺丝刀(30~150㎜)、梅花板手[4］（M3~M8）、开口板手(M3～M8)、套筒板手（M4～M5)、镊子、通断指示搭灯、电烙铁（60W）、卷尺（2m)、棉纱手套、清洁用抹布。注：[1] 带有定位装置；[2] 条件允许时应备置气动压线钳;[3］ 条件允许时应备置气、电动螺丝刀;[4］ 条件允许时应备置气、电动扳手。五、材料5。1 导线参数5。1。1 绝缘导线（见表 1）表 1 绝缘导线参数型号名 称额定电压V(Uo/U）导体标称截面mm2载流量A(40℃)平均外径上限mm导电线芯20℃ 时导体电阻Ω/km ≯根数/单线标称直径mm铜芯镀锡铜芯BV铜芯聚氯乙烯300/5000。75112。87/0.3724.524。8绝缘导线1.0153.07/0。4318。118.2450/7501.5183.57/0.5212。112。21.5183.51/0。3812.112。22.5254.21/1。787。417。564334.81/2.254.614.71BVR铜芯聚氯乙烯绝缘软导线450/7502.5254.219/0。417.417。564334。819/0.524。614.716435。619/0。643。083.115.1.2 裸铜软导线表 2 裸铜软导线参数型号名 称标称截面积mm2结构计算外径mm20℃ 时导体电阻Ω/km ≯单线总数股数×根数单线标称直径㎜铜芯镀锡铜芯TJR1TJRX1软铜绞线镀锡软铜绞线2.5497×7/0.252。257。587。924。0497×7/0。322。884。64—6.34...
