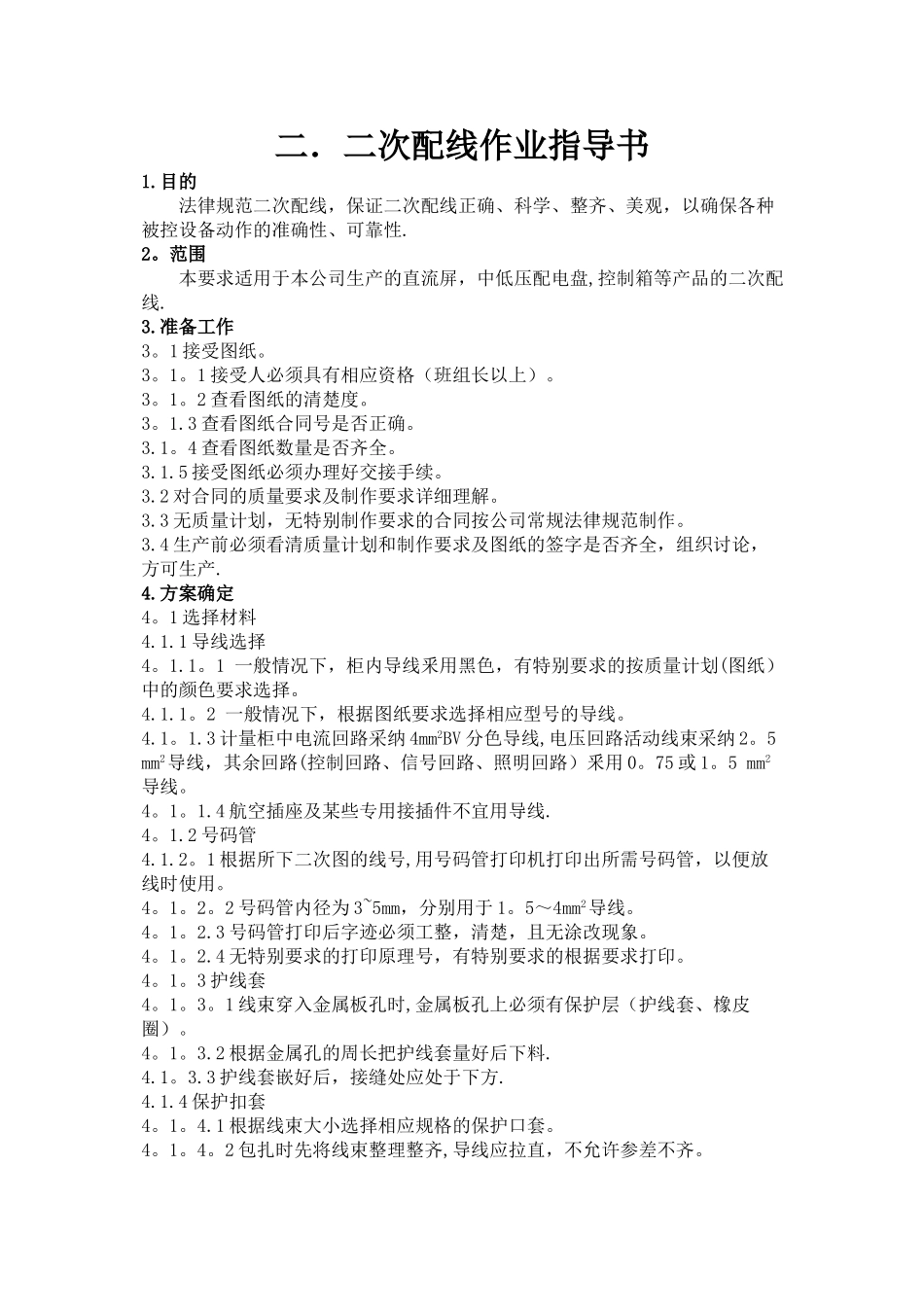

二次配线作业指导书

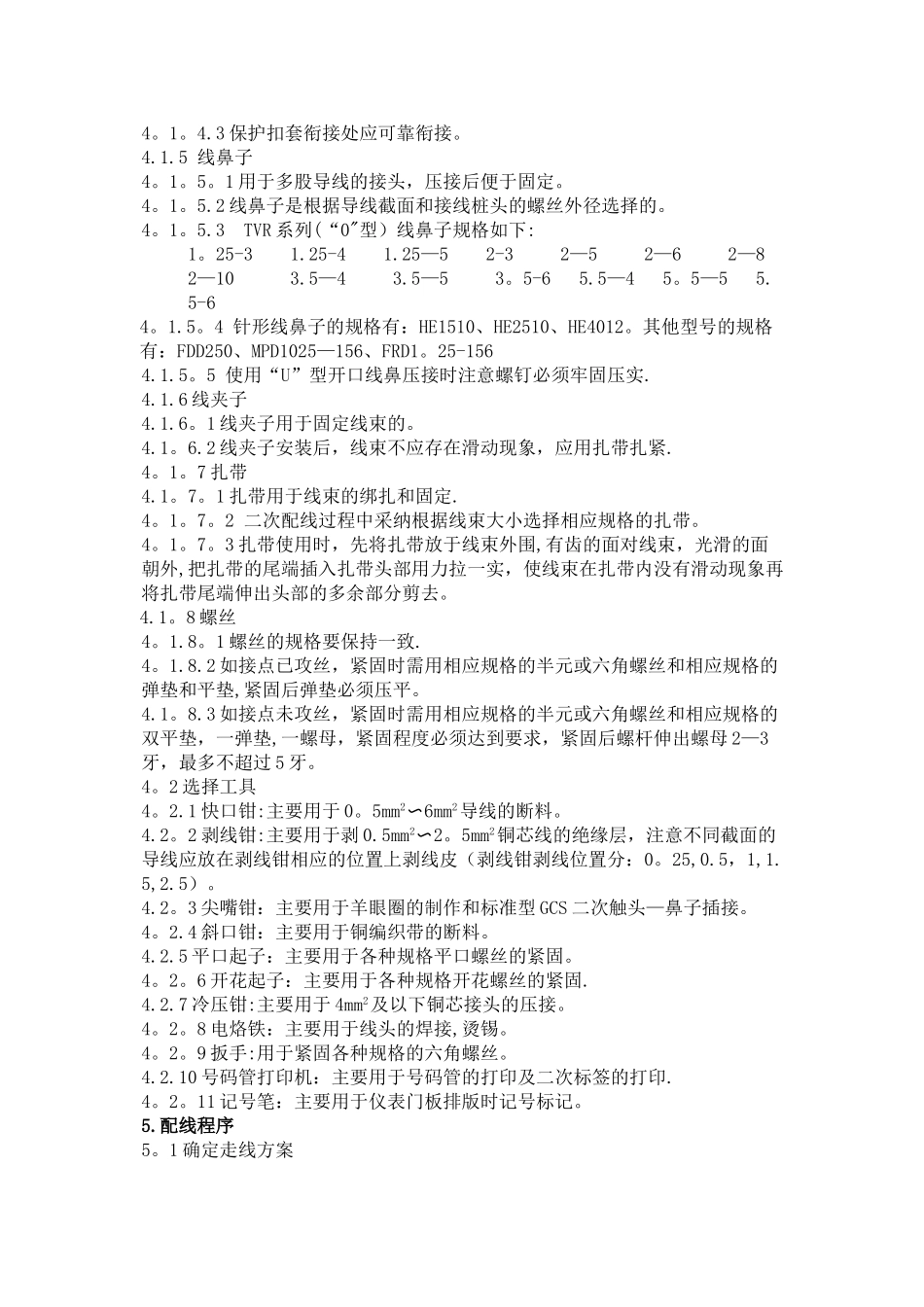

二．二次配线作业指导书1.目的法律规范二次配线，保证二次配线正确、科学、整齐、美观，以确保各种被控设备动作的准确性、可靠性.2。范围本要求适用于本公司生产的直流屏，中低压配电盘,控制箱等产品的二次配线.3.准备工作3。1 接受图纸。3。1。1 接受人必须具有相应资格（班组长以上）。3。1。2 查看图纸的清楚度。3。1.3 查看图纸合同号是否正确。3.1。4 查看图纸数量是否齐全。3.1.5 接受图纸必须办理好交接手续。3.2 对合同的质量要求及制作要求详细理解。3.3 无质量计划，无特别制作要求的合同按公司常规法律规范制作。3.4 生产前必须看清质量计划和制作要求及图纸的签字是否齐全，组织讨论，方可生产.4.方案确定4。1 选择材料4.1.1 导线选择4。1.1。1 一般情况下，柜内导线釆用黑色，有特别要求的按质量计划(图纸）中的颜色要求选择。4.1.1。2 一般情况下，根据图纸要求选择相应型号的导线。4.1。1.3 计量柜中电流回路采纳 4mm2BV 分色导线,电压回路活动线束采纳 2。5mm2导线，其余回路(控制回路、信号回路、照明回路）釆用 0。75 或 1。5 mm2导线。4。1。1.4 航空插座及某些专用接插件不宜用导线.4。1.2 号码管4.1.2。1 根据所下二次图的线号,用号码管打印机打印出所需号码管，以便放线时使用。4。1。2。2 号码管内径为 3~5mm，分别用于 1。5～4mm2导线。4。1。2.3 号码管打印后字迹必须工整，清楚，且无涂改现象。4。1。2.4 无特别要求的打印原理号，有特别要求的根据要求打印。4。1。3 护线套4。1。3。1 线束穿入金属板孔时,金属板孔上必须有保护层（护线套、橡皮圈）。4。1。3.2 根据金属孔的周长把护线套量好后下料.4.1。3.3 护线套嵌好后，接缝处应处于下方.4.1.4 保护扣套4。1。4.1 根据线束大小选择相应规格的保护口套。4。1。4。2 包扎时先将线束整理整齐,导线应拉直，不允许参差不齐。4。1。4.3 保护扣套衔接处应可靠衔接。4.1.5 线鼻子4。1。5。1 用于多股导线的接头，压接后便于固定。4。1。5.2 线鼻子是根据导线截面和接线桩头的螺丝外径选择的。4。1。5.3 TVR 系列(“0"型）线鼻子规格如下:1。25-3 1.25-4 1.25—5 2-3 2—5 2—6 2—82—10 3.5—4 3.5—5 3。5-6 5.5—4 5。5—5 5.5-64。1.5。4 针形线鼻子的规格有：HE1510、HE2510、HE4012。其他型号的规格有：FDD250、MPD1025—156、FRD1。25-1564.1.5。5 使用“U”型开口线鼻压接时注意螺钉必须牢固压实.4.1.6 ...
