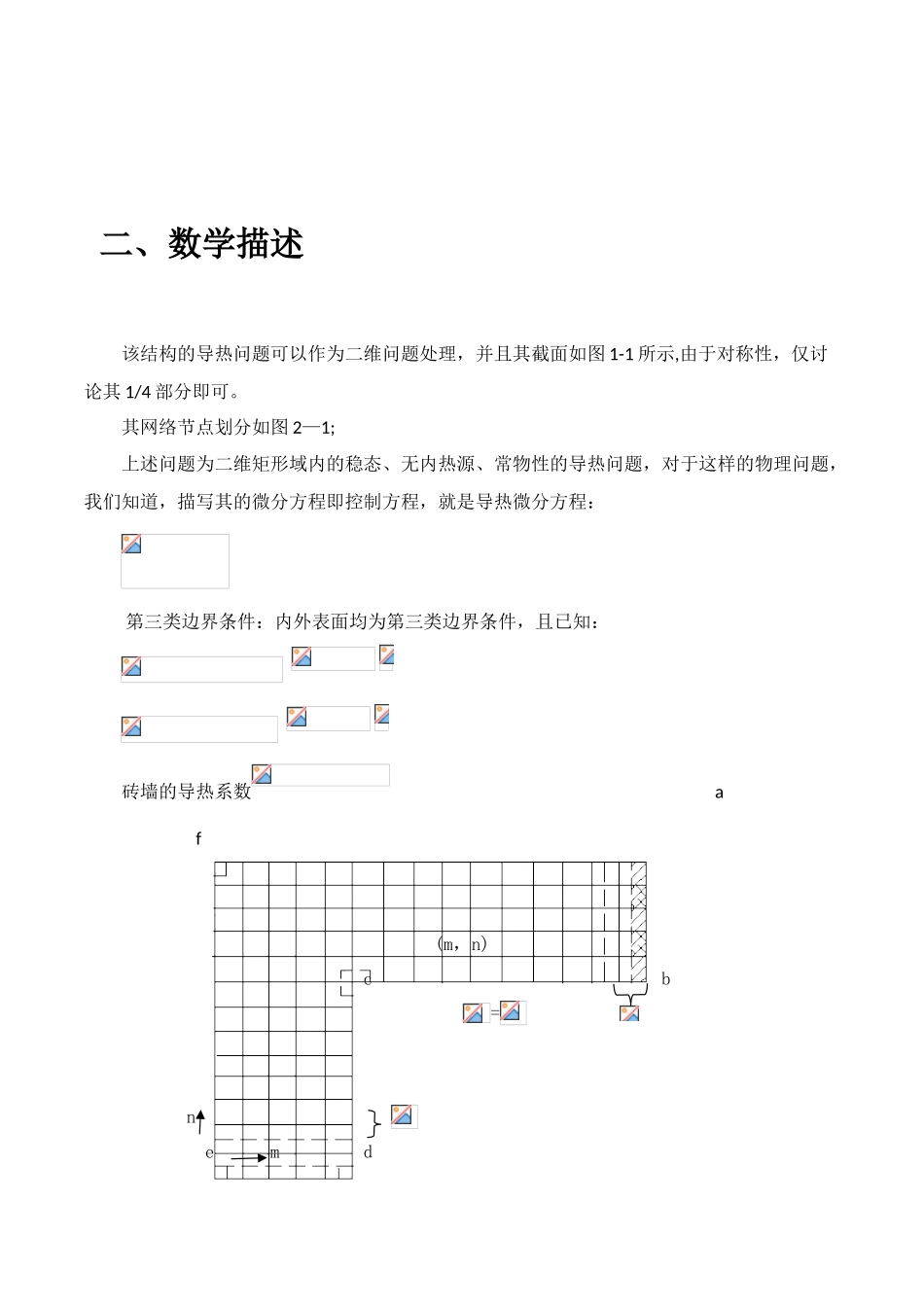

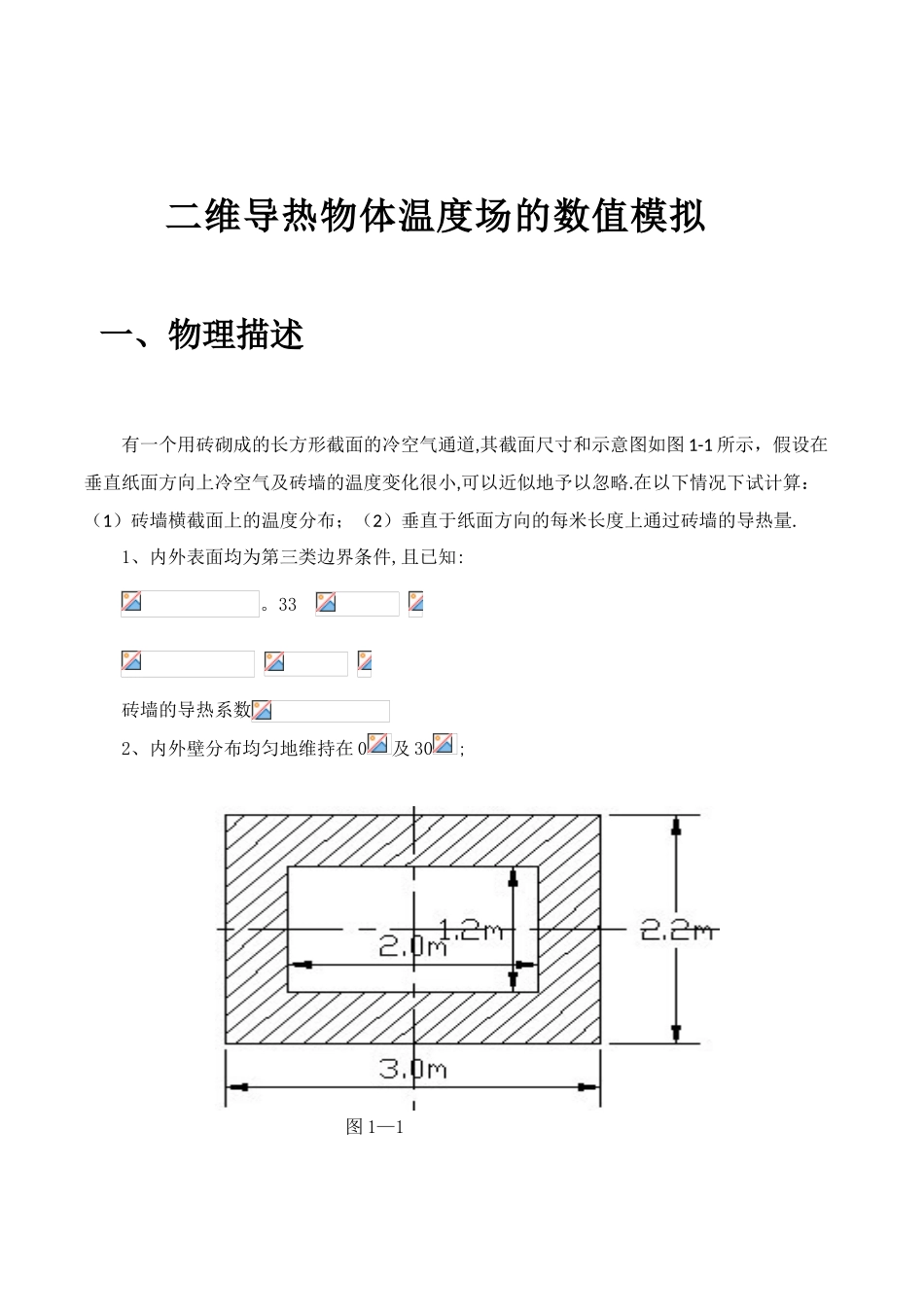

传热学二维导热物体温度场的数值模拟作者：陈振兴学 号：10037005学院（系)：化工学院专业：过程装备与控制工程班级：装备 01指导老师:李增耀实验时间：2025-10二维导热物体温度场的数值模拟 一、物理描述有一个用砖砌成的长方形截面的冷空气通道,其截面尺寸和示意图如图 1-1 所示，假设在垂直纸面方向上冷空气及砖墙的温度变化很小,可以近似地予以忽略.在以下情况下试计算：（1）砖墙横截面上的温度分布；（2）垂直于纸面方向的每米长度上通过砖墙的导热量.1、内外表面均为第三类边界条件,且已知:。33 砖墙的导热系数2、内外壁分布均匀地维持在 0及 30; 图 1—1 二、数学描述该结构的导热问题可以作为二维问题处理，并且其截面如图 1-1 所示,由于对称性，仅讨论其 1/4 部分即可。其网络节点划分如图 2—1;上述问题为二维矩形域内的稳态、无内热源、常物性的导热问题，对于这样的物理问题，我们知道，描写其的微分方程即控制方程，就是导热微分方程： 第三类边界条件：内外表面均为第三类边界条件，且已知： 砖墙的导热系数 a f(m，n)c b = n e m d 图 2—1三:方程的离散如上图 2-1 所示，用一系列与坐标轴平行的网络线把求解区域划分成许多子区域，以网格线的交点作为需要确定温度值的空间位置，即节点，节点的位置已该点在两个方向上的标号 m、n 来表示。每一个节点都可以看成是以它为中心的小区域的代表，如上（m，n）:对于（m，n)为内节点时:由级数展开法或热平衡法都可以得到，当=时： 对于（m，n）为边界节点时：位于平直边界上的节点:外部角点：如图 2—1 中 a、b、d、e、f 点，内部角点：如图 2-1 中 c 点,由已知条件有,当 m=1 或 n=13 时的节点的温度衡为=30，当（m=6 且 n<9）和（n=8且 6#includeint _tmain（int argc, _TCHAR* argv［］）｛ int i,j，l； float dt=1.0，dx=0.1，dy=0。1； float t[13][17]，a［13］[17]; ...
